Blinksignale zeigen an, dass die Bewegungserfassung an die Zentrale
gemeldet wird.
Ist der DIP-Schalter in der Position GBS, so blinkt die LED sehr kurz,
wenn sich der Luftdruck verändert, z.B. durch ein sanftes Klopfen an ein
Fenster. Ein langes Blinksignal zeigt das Auslösen durch Glasbruch und die
Übermittlung eines Signals an die Zentrale an.
Testen und Einstellen des Glasbruchsensors:
Klopfen Sie mit Hilfe eines geeigneten Werkzeugs oder mit einer durch
Handschuhe geschützten Hand an alle Fenster, die durch den Melder
überwacht werden sollen. Das Glas sollte sich sichtbar verformen, ohne
dabei Schaden zu nehmen.
Die Verformung des Glases bewirkt eine Luftdruckveränderung im
Raum. Die LED auf dem Melder blinkt schnell. Der DIP-Schalter muss in
der Position GBS stehen.
Die Empfindlichkeit gegen Luftdruckveränderungen kann durch ein
Potentiometer auf dem
Gehäusevorderseite eingestellt werden. Durch Drehen im Uhrzeigersinn
wird die Empfindlichkeit
Empfindlichkeit, da dies die Batterielebensdauer verkürzen kann.
Die komplette Funktion des Glasbruchmelders kann mit einem
Glasbruchsimulator GBT-212 getestet werden. Beim Klopfen auf das
Glas erzeugt der Simulator automatisch das charakteristische Geräusch
eines Glasbruchs, um den Melder auszulösen.
Falls sich im überwachten Bereich Geräte befinden, die Geräusche
erzeugen, wie z.B. Klimaanlagen, Heizungen, Faxgeräte, Kühlschränke
etc., stellen Sie sicher, dass sie keine Geräusche erzeugen, die wie
Glasbruch klingen, und dadurch Alarm auslösen.

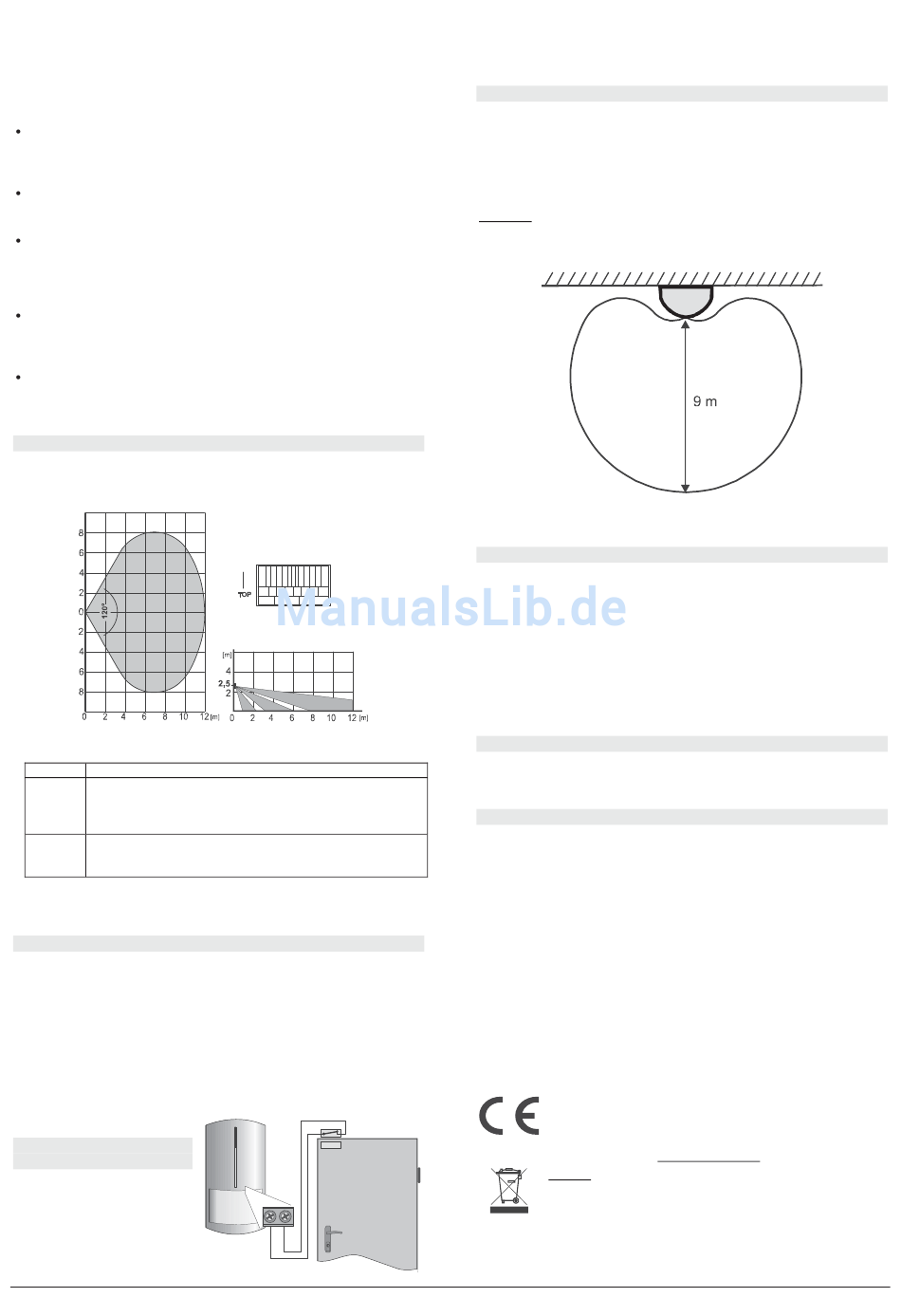

Erfassungsbereich des Bewegungsmelders

Die mitgelieferte werkseingestellte Linse deckt einen Winkel von 120° und
eine Entfernung von 12m ab. Der Bereich wird durch drei Strahlen
abgedeckt, wie in der folgenden Abbildung gezeigt.
Der Erfassungsbereich kann durch optionale Linsen verändert
werden:
JS-7904 Für lange Korridore. Der mittlere Strahl deckt 20m ab.
Verwendet nur einen oberen Strahl mit einem Winkel von
120° und einer Reichweite von 12m. Der Boden wird nicht
JS-7906
überwacht, dadurch werden Bewegungen von Kleintieren
nicht erfasst.
Hat einen vertikalen Strahl, der eine
JS-7901 ähnlich einer Mauer formt. Beim Durchschreiten löst der
Melder aus.
Hinweis: Testen Sie nach dem Auswechseln der Linse, ob der gewünschte
Bereich überwacht wird. Eine fehlerhafte Installation der Linse kann eine
Erfassung verhindern.
Ruhezeit des Bewegungsmelders
Um Batteriestrom zu sparen, schaltet der Bewegungsmelder 15 Minuten
nach dem Schließen des Gehäuses in den Batteriesparmodus. In diesem
Modus ist der Bewegungsmelder weiterhin zum Erfassen von Bewegungen
bereit. Die erste erfasste Bewegung wird sofort an die Zentrale gemeldet,
und in den nächsten 5 Minuten ignoriert der Bewegungsmelder jede
weitere Bewegung. Nach diesen 5 Minuten ist der Bewegungsmelder
wieder zum Erfassen von Bewegungen bereit. Die Ruhezeit kann auf 1
Minute verkürzt werden, indem der Sabotagekontakt während der
Installation der Batterie gedrückt wird. Wird der Sabotagekontakt nicht
gedrückt, so beträgt die Ruhezeit 5 Minuten. Diese Ruhezeit hat keinen
Einfluss auf den Glasbruchsensor, der immer bereit zum Auslösen eines
Glasbruchalarms ist.
Zusätzlicher
Alarmeingang
Im Melder befindet sich ein
Eingang, der unter anderem zur
Erfassung von offenen Türen
oder Fenstern verwendet
werden kann. Ein Öffnen seines
Stromkreises hat die gleiche
Glasbruchsensor PCB
erhöht. Wählen Sie keine
Aufsicht
Seitenansicht
Erfassungsgrenze
Auswirkung wie eine Bewegung vor dem Melder.
Die maximale Kabellänge zum Anschließen eines Öffnersensors an den
Anschluss beträgt 3m. Schließen Sie diese Anschlüsse kurz, wenn der
Eingang nicht benutzt wird.
Erfassungsmerkmale des Glasbruchsensors
Der Glasbruchsensor hat einen fast kugelförmigen Erfassungsbereich
und kann Glasbruch auf eine Entfernung von bis zu 9m erkennen, wie auf
der folgenden Abbildung zu sehen ist. Das Glas sollte mindestens 60 x 60
cm groß sein. Bei kleineren Größen kann der Erfassungsbereich kleiner
sein. Nur bei Glas, das einen Teil der Wände im Erfassungsbereich
darstellt, kann Glasbruch erfasst werden. Alle Arten von Glas können
überwacht werden, einschließlich Fenstern mit Schutzfolie.
Warnung: Diese Art von Meldern ist nicht geeignet, um Löcher zu
erkennen, die durch einen Glasschneider entstanden sind. Daher sollten
Wertgegenstände in der Nähe von Fenstern durch Bewegungsmelder
in der
geschützt werden.
zu hohe

Batteriewechsel

Dieser Melder arbeitet mit zwei Batterien, deren Zustand regelmäßig
überprüft wird. Ist eine der Batterien leer, so wird der Anwender oder
Errichter informiert. Der Melder funktioniert weiterhin, und jede Bewegung
vor dem Melder wird durch ein kurzes Blinken der LED angezeigt. Die
Batterien sollten innerhalb von zwei Wochen im Errichtermodus durch
einen Fachmann ersetzt werden.
Nach dem Ersetzen der Batterien benötigt der Melder zwei Minuten, um
sich zu stabilisieren. Während dieser Zeit leuchtet die LED ständig. Testen
Sie nach dem Batteriewechsel die Funktion beider Sensoren. Geben Sie
leere Batterien nicht in den Hausmüll, sondern entsorgen Sie sie gemäß
den örtlichen Bestimmungen.
Entfernen des Melders aus dem System
Wird ein Melder entfernt, so meldet die Zentrale dies. Vor einem
absichtlichen Entfernen müssen die Adressen der beiden Melder in der
Zentrale gelöscht werden.
Technische Daten
Spannungsversorgung des PIR-Sensors
Spannungsversorgung des Glasbruchsensors
Batterielebensdauerca. 3 Jahre (PIR-sensor Ruhezeit 5 Min.)
Frequenz:
Funkreichweite:
Empfohlene Installationshöhe:
Erfassungsbereich des PIR-Sensors:
Erfassungsbereich des Glasbruchmelders
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
EN 50131-1, EN 50131-2-2, EN 50131-5-3 Klassifikation:
Abmessungen, Gewicht
Entspricht ETSI EN 300220, EN 50130-4, EN 55022, EN 60950-1
Kann gemäß ERC REC 70-03 betrieben werden.
108
Sicht von Oben
Erfassungsbereich des Glasbruchsensors
Lithiumbatterie Typ LS(T)14500 (AA 3.6 V / 2,4Ah)
Lithiumbatterie Typ LS(T)14250 (½ AA 3.6 V / 1,2 Ah)
Hiermit erklärt die Firma JABLOTRON ALARMS a.s., dass sich
das Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 99/5/EC befindet. Die Original-Konformitätserklärung
ist nachlesbar unter www.jablotron.com.
Hinweis: Obwohl dieses Gerät keine schädlichen Materialien
enthält, empfehlen wir, es nach
zurückzugeben.
868 MHz, Oasis Protokoll
ca. 300m (freies Feld)
2 – 2,5m über dem Boden
120° / 12m (mit Basislinse)
9m (Glas min. 60 x 60cm)
II. Innenräume
-10 bis +40 °C
Klasse 2
110 x 60 x 55 mm, 120 g
Gebrauch an den Händler
