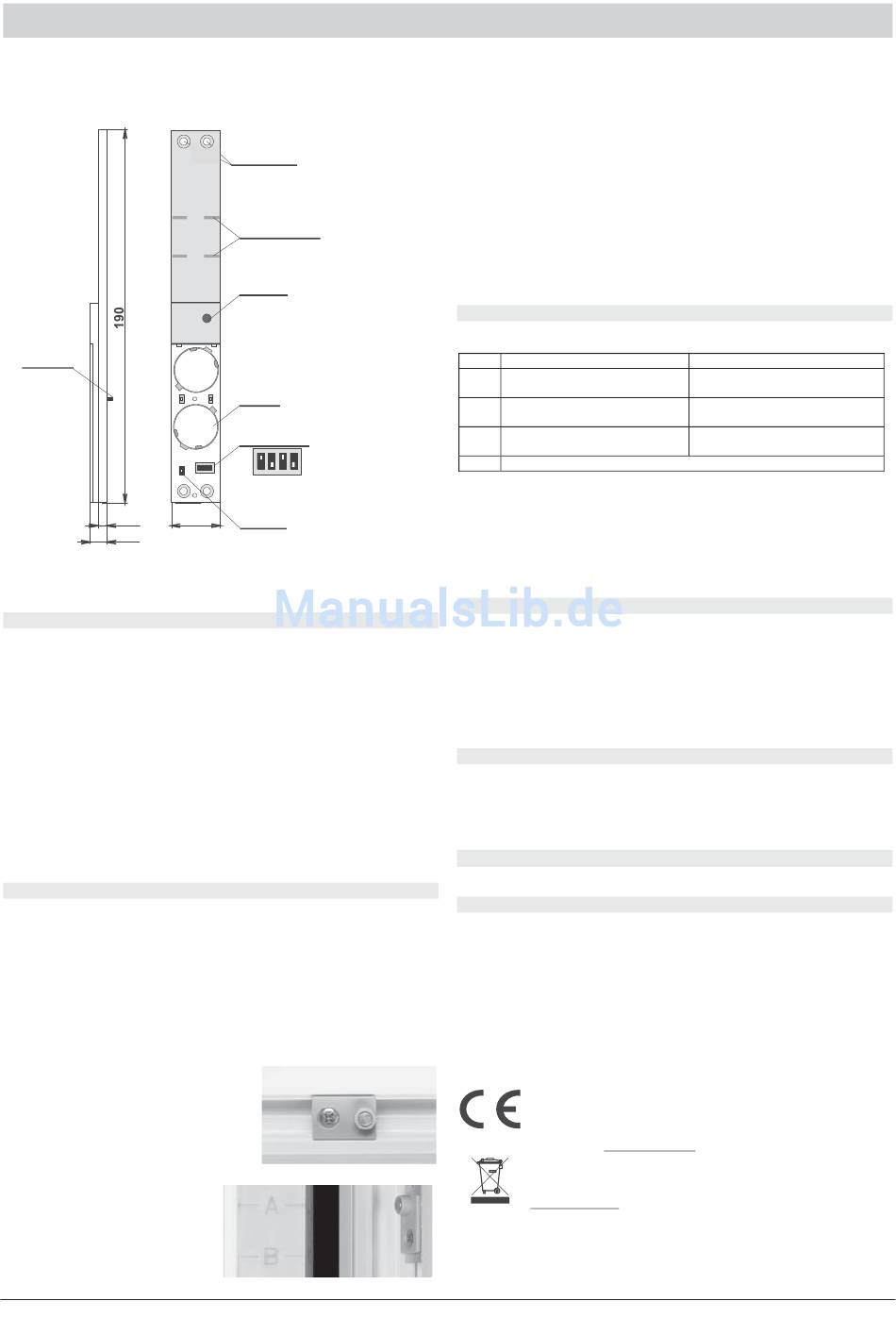

Funk-Kontaktsender - jablotron Oasis Installationsanleitung

Das Produkt ist eine Komponente des Alarmsystems Oasis 80 der Firma
Jablotron Alarms a.s. Es dient zur Detektion von Tür- oder Fensteröffnung. Der
Detektor kann auf Kunststoff- oder Holzrahmen befestigt werden und ist für die
meisten Beschläge geeignet.
Funkprotokoll OASIS und ist batteriegespeist.
Hintere
Sabotage-
kontakte
5
10
Meldeleuchte – 15 Minuten nach dem Schließen des Batteriefachdeckels
zeigt die LED ein Auslösen des Detektors an (ein blinkendes Licht signalisiert
das Öffnen eines Fensters, ein dauerhaft leuchtendes Licht signalisiert das
Auslösen der beiden hinteren Sabotagekontakte).
Installation – Basisinformationen
Der Detektor soll von einem eingewiesenen Techniker mit dem gültigen Herstellerzertifikat
montiert werden . Der Detektor darf nicht verbogen oder auf andere Weise
deformiert werden, da er sonst beschädigt werden könnte.
Das Produkt wird in eine Lücke zwischen dem beweglichen und dem festen
Rahmen installiert (her befindet sich auch der Schließmechanismus eines
Beschlags).
In der Praxis gibt es unterschiedliche Tür- und Fensterrahmen, sowie
Beschlagtypen. Daher sollte vor der Installation geprüft werden, ob der
Detektor in die jeweilig Tür bzw. das Fenster passt. In ein Holzrahmenprofil zu
eng, kann gewöhnlich eine Nut für die Einlegung des Detektors ausgefräst
werden.
Der Detektor wird auf den festen Rahmen montiert, der Auslösemagnet auf
den beweglichen. Der Detektor reagiert auf das Entfernen des magnets bei der
Fensteröffnung. Passt der mitgelieferte Magnet nicht genau zur Bauweise der
des Fensters, so können Sie beim Fensterhersteller einen geeigneten
Magnettyp anfordern, oder Sie können Sie den Magnet mit Hilfe eines
geeigneten Sockels anpassen.
Vorgehensweise bei der Montage
1. Finden Sie eine geeignete Stelle für die Anbringung des Detektors und des
Magnets, so, dass der Magnet bei geschlossenem Fenster über einem der
beiden Striche A oder B befindet. Durch das Öffnen des Fensters sollte
sich der Abstand zwischen Magnet und Detektor um mindestens 2cm
vergrößern.
2. Am bestem sollte für den Detektor eine Stelle herausgesucht werden, wo
im beweglichen Fensterrahmen kein Beschlagmechanismus ist (d.h. der
Detektor soll nicht in nächster Nähe von Metallteilen sein). Ein Bereich
ohne Beschlag ist gewöhnlich an der Seite der Scharniere. Wegen der
möglichen Ansammlung des Kondenswassers wird es nicht empfohlen,
den Detektor auf die untere Rahmenseite zu montieren.
3. Den Magnet auf den beweglichen Teil
gemäß folgender
anschrauben. Falls die Nut im Rahmen
größer als der Kunststoffteil
Magnets ist, bitte eine
nichtmetallische Unterlage unter den
Magnet verwenden.
4. Den Batteriefachdeckel abschrauben
und der Detektor so montieren
dass der Magnet beim Schließen
über einem der beiden Striche A
oder B befindet (siehe folgende
Abbildung). Ziehen Sie
Schrauben des Detektors nicht
Ö
Funk-Kontaktsender JA-82M
Der Detektor kommuniziert
Montage-
öffnungen
A
Markierung für
Justierung
B
LED
Anzeige
+
CR 2354
3V
Batterie
+
CR 2354
DIP Schalter
3V
ON
ON
OFF
1 2 3 4
1 2 3 4
Sabotage -
Kontakt
25
Abbildung
des
geeignete
die
zu fest an, da sonst das Kunststoffgehäuse beschädigt werden könnte.
5. Falls der Rahmen an der Montagestelle des Detektors nicht eben ist, dann
bitte unter den Detektor die mitgelieferte lange Kunststoffunterlage
über das
verwenden. Beim montierten Detektor muss mindestens einer der
Sabotagekontakte auf der Rückseite heruntergedrückt sein.
6. Vorsichtig überprüfen, ob weder der Detektor noch der Magnet das
Schließen des Fensters nicht hindert.
7. Wenn alles in Ordnung ist, die Detektorfunktionen einstellen (siehe DIP-
Schalter).
8. An der Zentrale (am Empfänger) den Anmeldemodus einstellen, danach
Batterien in
festschrauben (2 Schrauben). Nach dem Anschließen der Batterie sendet
der Detektor ein Anmeldesignal. Es dauert bis zu 10 Sekunden, bis der
Detektor auf
Drücken/Loslassen der Sabotagekontakte reagiert.
9. Nachdem der Detektor angemeldet wurde, ist es möglich, seine Funktion
zu testen (an der Zentrale bitte auch die Signalqualität überprüfen).
DIP-Schalter
Unter dem Batteriefachdeckel befinden sich vier Umschalter für die
Detektoreinstellung:
Nr.
1 Hintere
AUS
2 Der
dauerhaft angezeigt
3***
Das System gewährt die Aus-
/Eingangsverzögerung
4
Werkseitig vorgenommene Einstellungen sind fett ausgedruckt
* Um einen Einbruch zu erkennen, sollte der Schalter auf ON stehen.
** Schalterstellung ON (es wird nur Öffnen angezeigt) ist für Schlafräume
geeignet, wo die Fenster während des Überwachungszeitraums zum
Lüften geöffnet sind.
*** Diese Einstellung gilt, wenn der Detektor gemeinsam mit der Zentrale
Oasis, in der für seine Adresse eine natürliche Reaktion programmiert
wurde, verwendet wird.
Detektorfunktion
Steht der DIP-Schalter Nr. 2 auf OFF, so signalisiert der
dauerhafte Fensteröffnung. Wird das System scharfgeschaltet, während das
Fenster geöffnet ist, so führt die Zentrale einen Bypass des Detektors durch.
Wird jedoch das Fenster geschlossen, während das System scharfgeschaltet
ist, so löst ein späteres Öffnen (z.B. nach dem Verschieben-Ziehen der Klinke
mit Hilfe einer Schnur in die Position „Geöffnet") einen Alarm aus. Wenn an
der Tastatur eine dauerhafte Fensteröffnung nicht angezeigt werden soll, muss
der DIP-Schalter Nr.2 auf ON gestellt werden (dann wird nur das Öffnen des
Fensters gemeldet).
Batteriewechsel
Das System kontrolliert den Batteriezustand, und falls diese fast entladen ist, informiert es
den Benutzer (ggf. auch den Servicetechniker). Der Detektor funktioniert weiter, es wird aber
empfohlen, die Batterie spätestens innerhalb von 2 Wochen auszutauschen. Tauschen Sie
jeweils die beiden Batterien gegen neue aus, und verwenden Sie nur hochwertige
Markenbatterien (z.B. Panasonic) Es wird empfohlen, nach dem Batterieaustausch die
Detektorfunktion zu testen.
Entnahme des Detektors aus dem System
Das System meldet einen möglichen Detektorverlust. Wenn Sie den Detektor absichtlich
demontieren, müssen Sie ihn auch in der Zentrale löschen.
Technische Daten
Spannungsversorgung
Typische Batterielebensdauer
Kommunikationsbereich:
Kommunikationsreichweite:
Abmessungen
Betriebsumgebung gemäß EN 50131-1
Arbeitstemperaturbereich
Klassifizierung nach EN 50131-1, CLC/TS 50131-2-6, EN 50131-5-3
Weiter werden erfüllt:
Betriebsbedingungen
Der Detektor wurde in Übereinstimmung mit den einschlägigen
Bestimmungen
Regierung Nr. 426/2000 Slg., wenn er nach deren Bestimmung
verwendet wird. Das Original der Übereinstimmungserklärung
finden Sie auf
Bemerkung: Das Produkt, obwohl es keine schädlichen
enthält, bitte nicht im Hausmüll entsorgen, sondern an einer Sammelstelle
für Elektronikabfall abgeben. Ausführliche Informationen finden Sie auf
www.jablotron.com
