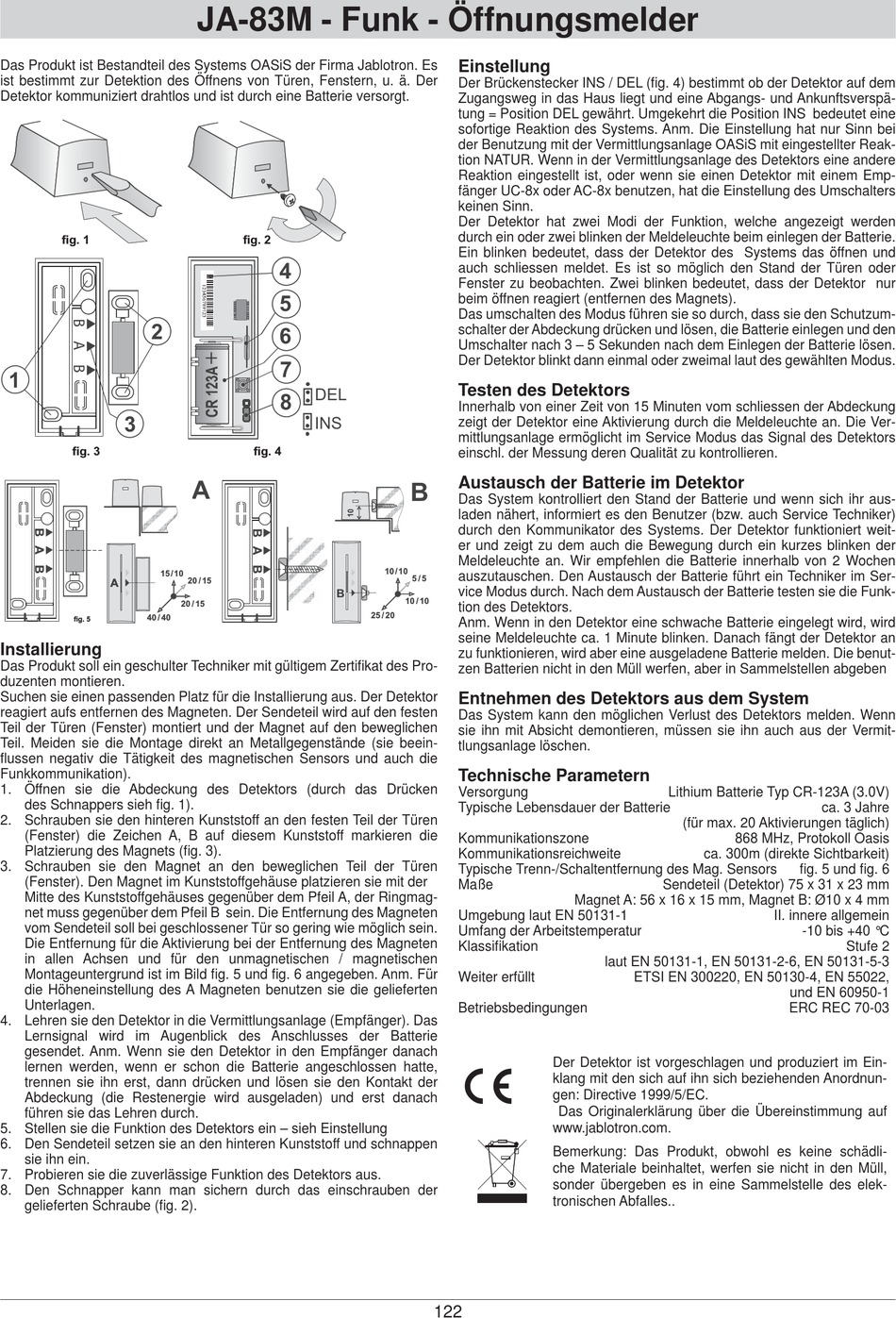

Das Produkt ist Bestandteil des Systems OASiS der Firma Jablotron. Es
ist bestimmt zur Detektion des Öffnens von Türen, Fenstern, u. ä. Der
Detektor kommuniziert drahtlos und ist durch eine Batterie versorgt.
i f
. g
1
2
1
3
i f
. g
3
15 / 10
A A
40 / 40
fig. 5
Installierung
Das Produkt soll ein geschulter Techniker mit gültigem Zertifi kat des Pro-
duzenten montieren.
Suchen sie einen passenden Platz für die Installierung aus. Der Detektor
reagiert aufs entfernen des Magneten. Der Sendeteil wird auf den festen
Teil der Türen (Fenster) montiert und der Magnet auf den beweglichen
Teil. Meiden sie die Montage direkt an Metallgegenstände (sie beein-
fl ussen negativ die Tätigkeit des magnetischen Sensors und auch die
Funkkommunikation).
1. Öffnen sie die Abdeckung des Detektors (durch das Drücken
des Schnappers sieh fi g. 1).
2. Schrauben sie den hinteren Kunststoff an den festen Teil der Türen
(Fenster) die Zeichen A, B auf diesem Kunststoff markieren die
Platzierung des Magnets (fi g. 3).
3. Schrauben sie den Magnet an den beweglichen Teil der Türen
(Fenster). Den Magnet im Kunststoffgehäuse platzieren sie mit der
Mitte des Kunststoffgehäuses gegenüber dem Pfeil A, der Ringmag-
net muss gegenüber dem Pfeil B sein. Die Entfernung des Magneten
vom Sendeteil soll bei geschlossener Tür so gering wie möglich sein.
Die Entfernung für die Aktivierung bei der Entfernung des Magneten
in allen Achsen und für den unmagnetischen / magnetischen
Montageuntergrund ist im Bild fi g. 5 und fi g. 6 angegeben. Anm. Für
die Höheneinstellung des A Magneten benutzen sie die gelieferten
Unterlagen.
4. Lehren sie den Detektor in die Vermittlungsanlage (Empfänger). Das
Lernsignal wird im Augenblick des Anschlusses der Batterie
gesendet. Anm. Wenn sie den Detektor in den Empfänger danach
lernen werden, wenn er schon die Batterie angeschlossen hatte,
trennen sie ihn erst, dann drücken und lösen sie den Kontakt der
Abdeckung (die Restenergie wird ausgeladen) und erst danach
führen sie das Lehren durch.
5. Stellen sie die Funktion des Detektors ein – sieh Einstellung
6. Den Sendeteil setzen sie an den hinteren Kunststoff und schnappen
sie ihn ein.
7. Probieren sie die zuverlässige Funktion des Detektors aus.
8. Den Schnapper kann man sichern durch das einschrauben der
gelieferten Schraube (fi g. 2).
JA-83M - Funk - Öffnungsmelder
i f
. g
2
4
5
6
+
7
8
DEL
INS
i f
. g
4
A
20 / 15
B
20 / 15
Einstellung
Der Brückenstecker INS / DEL (fi g. 4) bestimmt ob der Detektor auf dem
Zugangsweg in das Haus liegt und eine Abgangs- und Ankunftsverspä-
tung = Position DEL gewährt. Umgekehrt die Position INS bedeutet eine
sofortige Reaktion des Systems. Anm. Die Einstellung hat nur Sinn bei
der Benutzung mit der Vermittlungsanlage OASiS mit eingestellter Reak-
tion NATUR. Wenn in der Vermittlungsanlage des Detektors eine andere
Reaktion eingestellt ist, oder wenn sie einen Detektor mit einem Emp-
fänger UC-8x oder AC-8x benutzen, hat die Einstellung des Umschalters
keinen Sinn.
Der Detektor hat zwei Modi der Funktion, welche angezeigt werden
durch ein oder zwei blinken der Meldeleuchte beim einlegen der Batterie.
Ein blinken bedeutet, dass der Detektor des Systems das öffnen und
auch schliessen meldet. Es ist so möglich den Stand der Türen oder
Fenster zu beobachten. Zwei blinken bedeutet, dass der Detektor nur
beim öffnen reagiert (entfernen des Magnets).
Das umschalten des Modus führen sie so durch, dass sie den Schutzum-
schalter der Abdeckung drücken und lösen, die Batterie einlegen und den
Umschalter nach 3 – 5 Sekunden nach dem Einlegen der Batterie lösen.
Der Detektor blinkt dann einmal oder zweimal laut des gewählten Modus.
Testen des Detektors
Innerhalb von einer Zeit von 15 Minuten vom schliessen der Abdeckung
zeigt der Detektor eine Aktivierung durch die Meldeleuchte an. Die Ver-
mittlungsanlage ermöglicht im Service Modus das Signal des Detektors
einschl. der Messung deren Qualität zu kontrollieren.
B
Austausch der Batterie im Detektor
Das System kontrolliert den Stand der Batterie und wenn sich ihr aus-
laden nähert, informiert es den Benutzer (bzw. auch Service Techniker)
durch den Kommunikator des Systems. Der Detektor funktioniert weit-
er und zeigt zu dem auch die Bewegung durch ein kurzes blinken der
Meldeleuchte an. Wir empfehlen die Batterie innerhalb von 2 Wochen
10 / 10
auszutauschen. Den Austausch der Batterie führt ein Techniker im Ser-
5 / 5
vice Modus durch. Nach dem Austausch der Batterie testen sie die Funk-
10 / 10
tion des Detektors.
25 / 20
Anm. Wenn in den Detektor eine schwache Batterie eingelegt wird, wird
seine Meldeleuchte ca. 1 Minute blinken. Danach fängt der Detektor an
zu funktionieren, wird aber eine ausgeladene Batterie melden. Die benut-
zen Batterien nicht in den Müll werfen, aber in Sammelstellen abgeben
Entnehmen des Detektors aus dem System
Das System kann den möglichen Verlust des Detektors melden. Wenn
sie ihn mit Absicht demontieren, müssen sie ihn auch aus der Vermit-
tlungsanlage löschen.
Technische Parametern
Versorgung
Typische Lebensdauer der Batterie
Kommunikationszone
Kommunikationsreichweite
Typische Trenn-/Schaltentfernung des Mag. Sensors
Maße
Umgebung laut EN 50131-1
Umfang der Arbeitstemperatur
Klassifi kation
Weiter erfüllt
Betriebsbedingungen
C
122
Lithium Batterie Typ CR-123A (3.0V)
(für max. 20 Aktivierungen täglich)
ca. 300m (direkte Sichtbarkeit)
Sendeteil (Detektor) 75 x 31 x 23 mm
Magnet A: 56 x 16 x 15 mm, Magnet B: Ø10 x 4 mm
laut EN 50131-1, EN 50131-2-6, EN 50131-5-3
ETSI EN 300220, EN 50130-4, EN 55022,
Der Detektor ist vorgeschlagen und produziert im Ein-
klang mit den sich auf ihn sich beziehenden Anordnun-
gen: Directive 1999/5/EC.
Das Originalerklärung über die Übereinstimmung auf
www.jablotron.com.
Bemerkung: Das Produkt, obwohl es keine schädli-
che Materiale beinhaltet, werfen sie nicht in den Müll,
sonder übergeben es in eine Sammelstelle des elek-
tronischen Abfalles..
ca. 3 Jahre
868 MHz, Protokoll Oasis
fi g. 5 und fi g. 6
II. innere allgemein
-10 bis +40 °C
Stufe 2
und EN 60950-1
ERC REC 70-03
