jablotron Oasis Installationsanleitung Seite 51

Beschreibung: 1. Antennenanschluss; 2. Funkmodul; 3. Anzeige-LED für Signalstärke; 4. Reset-Jumper; 5; DIP-Schalter für Einstellungen; 6.
Anschlussklemmen; 7. Magnetteil des rückseitigen Manipulationssensors; 8. Kontakt (Kontaktzunge) Teil des rückseitigen Manipulationssensors; 9.
optionaler akustischer Signalgeber; 10. Netzsicherung (T200 mA); 11. Transformator; 12. Manipulationskontakt Gehäuseabdeckung;
Technische Daten
Versorgung
Netzteil
Sicherungsakku
Ausgang der Notstromversorgung
Anzahl der Funkgeräte-Adressen
Fest verdrahtete Eingänge
1x Öffnungseingang reserviert für den rückseitigen Tamper- Kontakt
EW externer Alarmausgang
IW interner Alarmausgang
PGX, PGY Ausgänge
Arbeitsfrequenz (JA-82R)
Sicherheitsstufe
gemäß EN50131-1, EN 50131-3, EN 50131-6 und EN 50131-5-3
Umgebung, Klasse II. innen-allgemein (-10 bis +40 °C) gemäß EN 50131-1
Strahlungsemission
EMV
Sicherheit
Betriebsbedingungen
JABLOTRON ALARMS a.s. erklärt hiermit, dass dieses Produkt
JA-80Z mit den Grundanforderungen und weiteren betreffenden
Bestimmungen der Richtlinie 1999/5/ES übereinstimmt. Das
Original der Konformitätserklärung
www.jablotron.com in der Sektion Beratung.
Hinweis: Entsorgen Sie die Batterien ordnungsgemäß entsprechend
Batterietyp und gesetzlicher Vorschriften. Obwohl dieses Produkt keine
schädlichen Materialien enthält, empfehlen wir Ihnen, dass Sie das
Produkt nach Ende der Gebrauchsdauer direkt zum Händler
zurückbringen.

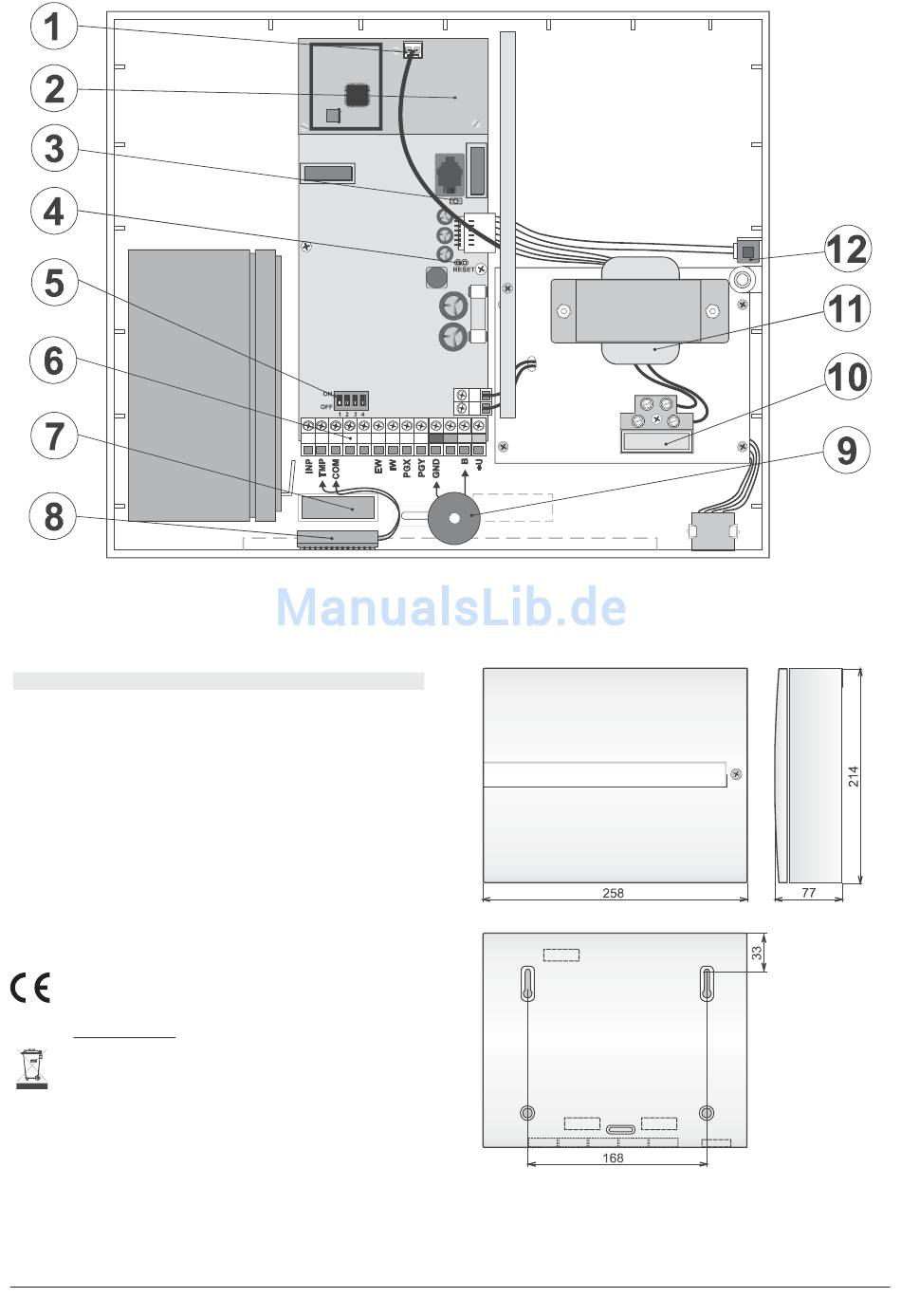

Abb. 1 Aufbau Repeatergehäuse
230 V / 50 Hz, max. 0,1 A, Schutzklasse II
Typ A (EN 50131-6)
12 V, 2,2 Ah
maximale Dauerlast 0,7 A
1x doppelt symmetrischer Eingang
Schaltung auf GND, max. Belastung 0,5A
Schaltung auf GND, max. Belastung 0,5A
max. 0,1A, Schaltung auf GND
868 MHz
ETSI EN 300220
EN 50130-4, EN 55022
EN 60950-1
VO-R/10/03.2007-4
finden Sie
+
40
2
auf
Abb. 2 Abmessungen des Repeatergehäuses
51
