JA-81M drahtloser Öffnungsmelder und Universalsender
Das Produkt ist Bestandteil des Systems Oasis der Firma Jablotron Alarms a.s.. Es dient
zur Detektion des Tür-, Fensteröffnens usw. JA-81M kann auch durch einen zusätzlichen
Sensor mit Öffnungs- oder Schaltkontakt am Ausgang ergänzt werden. Der Detektor ist
auch zur Erfassung der Betätigung eines Vorfensterrollos bestimmt, ausgestattet mit einem
Rollobewegungsmelder CT-01 mit Zahngesperre. Das Signal von dem Zahngesperre wird
so gefiltert, dass kleine Rollobewegungen bei Windstössen unterdrückt werden. Der
Detektor JA-81M kann auch gemeinsam mit dem Überflutungsmelder LD-81 benutzt
werden.
Installation
Das Produkt soll von einem geschulten Techniker mit gültigem Herstellerzertifikat montiert
werden. Der Detektor reagiert auf das Entfernen des Magnetes. Die Elektronik wird auf den
festen Tür-/ Fensterteil montiert und der Magnet auf den beweglichen Teil. Es wird von uns
empfohlen, den Detektor vertikal zu montieren. Bitte die Anbringung des Magnets direkt auf
Stahlgegenstände vermeiden (sie beeinflussen negativ die Tätigkeit des magnetischen
Sensors und auch der Funkkommunikation). Falls die Tür (das Fenster) aus Stahl sind, soll
der drahtlose Detektor außerhalb des Stahlteiles montiert werden, und zur Detektion wird ein
externer magnetischer Sensor (siehe Anschluss des externen Sensors) benutzt.

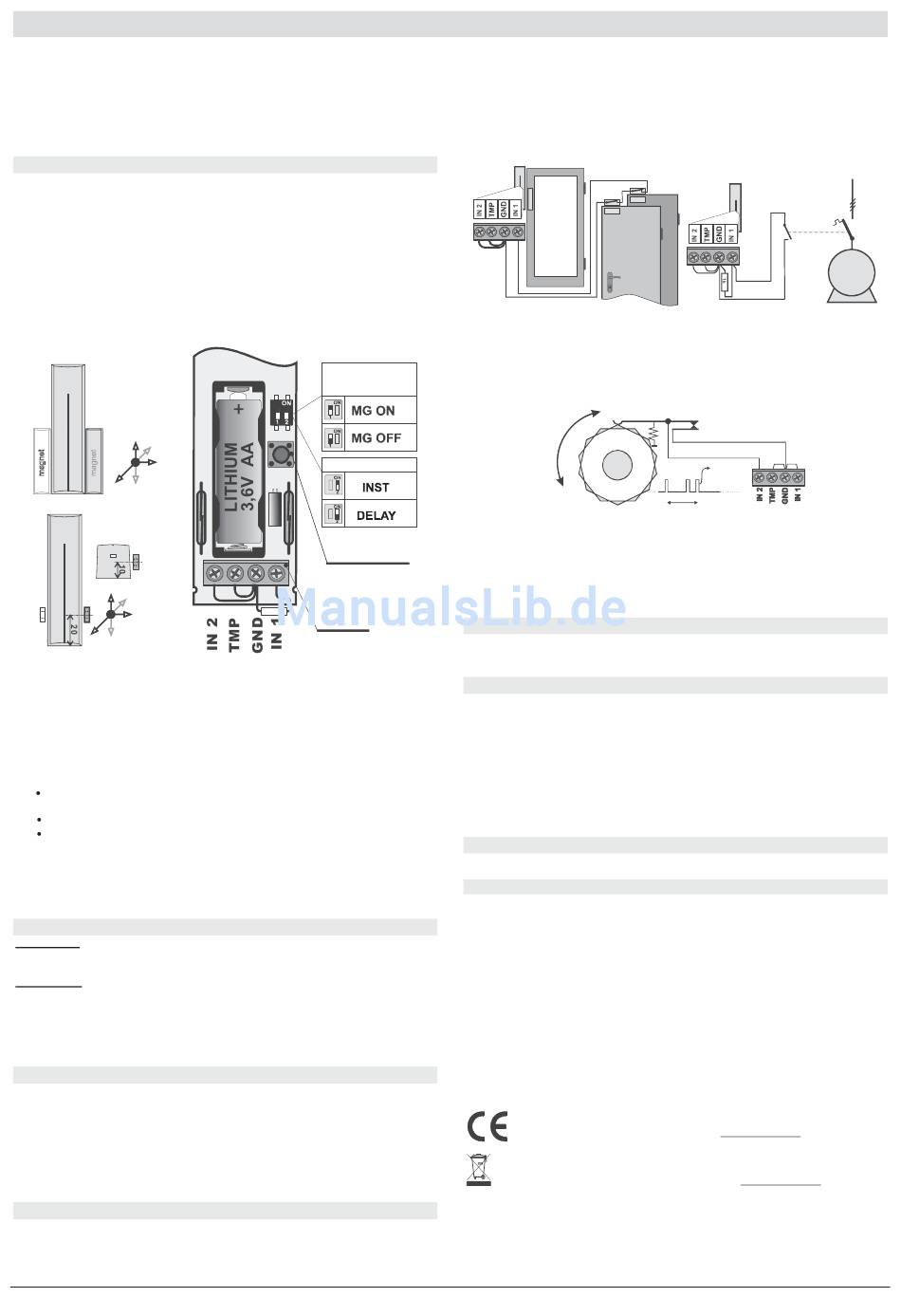

Zum Lieferumfang des JA-81M gehören zwei Magnettypen. Der standardmäßige Magnet
im Kunststoffgehäuse (A) und der Ringmagnet (B) für die Verwendung bei
Montageraummangel, ggf. für die Einbohrung ins Türblatt oder in den Fensterflügel. Die
richtigen Anbringungen der beiden Magnete sind aus den folgenden Bildern ersichtlich,
sowie die Detektionsabstände (in mm) bei der Magnetentfernung in drei Bewegungsachsen.
A
10
20
10
mm
45 10
B
10
10
10
mm
20 10
Montagevorgang:
1. Das Detektorgehäuse öffnen (Drücken der Klinke)
2. Den hinteren Kunststoffteil an einen festen Teil der Tür (des Fensters) anschrauben
3. Den Magnet an den beweglichen Teil anschrauben, seine Entfernung vom Detektor
soll bei geschlossener Tür nicht größer als 5 mm sein, die untere Kante des
Kunststoffgehäuses des Magnets muss sich mit der unteren Kante des Detektorgehäuses
decken (der Magnet kann von links oder von rechts montiert werden)
4. Die Batterie abgeschaltet und das Gehäuse geöffnet lassen. Weiter nach dem
Installationshandbuch der Zentrale (des Empfängers) vorgehen. Grundvorgang:
Die Zentrale in den Servicemodus umschalten und mit der Taste 1 den
Lernvorgang einschalten
Batterie in den Detektor einlegen – damit wird er angemeldet
Den Lernvorgang mit der Taste # beenden
Zur Erfüllung der Norm EN 50131-2-2 ist es notwendig, die Deckelklinke mit der
mitgelieferten Schraube zu sichern.
Sollten Sie den Detektor an den Empfänger erst dann einlernen, wenn er schon an die
Batterie angeschlossen war, schalten Sie diese erst ab, danach drücken und lösen Sie den
Gehäusekontakt (es wird die Restenergie entladen) und erst danach führen Sie den
.
Lehrvorgang durch

Einstellungsumschalter

Umschalter 1: MG ON / MG OFF ermöglicht, den inneren magnetischen Sensor im Detektor
auszuschalten (OFF = Sensor ausgeschaltet). Wird in dem Falle genutzt, wann nur die
Aktivierung des externen Sensors gemeldet werden soll (angeschlossen in die Klemmleiste).
Umschalter 2: INST / DELAY bestimmt, ob der Detektor am Zugangsweg ins Haus liegt
und die Eingangs- und Ausgangsverzögerung gewährt = Stellung DELAY. Die
Einstellung ist nur bei der Verwendung gemeinsam mit der Zentrale Oasis mit eingestellter
Reaktion NATUR von Bedeutung. Falls in der Zentrale dem Detektor eine andere Reaktion
zugeordnet ist, oder wenn Sie den Detektor gemeinsam mit dem Empfänger UC-8x oder
AC-8x verwenden, hat die Umschaltereinstellung keine Bedeutung.
Auf die Öffnung des Gehäuses reagiert der Detektor jeweils mit einem Sabotagesignal.
Detektion des Öffnens und Schließens
Der Detektor verfügt über zwei Funktionsregime, die durch ein oder zwei Blinken der
Meldeleuchte beim Batterieeinlegen angezeigt werden. Ein Blinken bedeutet, dass der Detektor
dem System sowie das Öffnen als auch das Schliessen meldet (werksseitige Einstellung).
Es kann so der Zustand des Fensters oder der Tür überwacht werden. Zweimaliges Blinken
bedeutet, dass der Detektor nur beim Öffnen (Magnetentfernung) reagiert.
Die Regimeumschaltung wird so durchgeführt, dass der Schutzschalter des Gehäuses
gedrückt und gehalten wird; danach wird die Batterie eingelegt und schließlich der Schalter
nach 3-5 Sekunden nach dem Batterieeinlegen gelöst. Der Detektor wird dann ein- oder
zweimal, je nach dem gewählten Regime, blinken.
Anschluss externer Sensoren
Der Detektor ermöglicht einen weiteren externen Sensor(en) anzuschließen. Man kann
so gleichzeitig mehrere Türen, bzw. andere Sensoren überwachen. Die Eingänge IN2 und
ausschalten des
magn. Sensors
Reaktion
Kontakt
der Abdeckung
Externe
1k
Sensoren
120
TMP reagieren auf das Trennen von der gemeinsamen Klemme GND. Der Eingang IN1
kann durch den Resistor 1 k abgeglichen werden, oder er reagiert wie IN2 auf das Trennen
von GND (automatische Detektion).
Eingang IN 1 Bei der Aktivierung dieses Eingangs übermittelt der Detektor das gleiche
Signal wie bei dem Entfernen des Magnets. Der eingebaute magnetische Sensor kann
mittels Umschalter 1 ausgeschaltet werden.
Die Möglichkeit des abgeglichenen Eingangs wird beim Anschließen des Detektors mit dem
Schließkontakt am Ausgang benutzt. Durch das Schließen kommt es zum Überbrücken des
Widerstandes und somit zur Aktivierung.
NC
Beispiel des Anschließens der externen Sensoren mit dem Öffnungs- und Schließkontakt
Eingang IN2 Dieser Eingang ist für das Signal vom Klinkenrad (Typ CT-01) bestimmt.
Das Alarmsignal wird gesendet, wenn es zu mindestens drei Kontaktöffnungen des
Klinkenrads innerhalb von 5 Sekunden kommt. Es wird somit eine zufällige Kontaktöffnung
(zufälliges Überspringen des Klinkenrads durch den Windeinfluss) filtriert und das
Alarmsignal wird nicht gesendet. Bei der Kontaktöffnung für länger als 1 Sekunde kommt es
zur Auslösung eines Sabotagealarmes.
Beispiel des Anschließens des Eingangs IN2
Eingang TMP – bei der Öffnung dieses Eingangs sendet der Detektor ein Signal der
Gehäuseöffnung (Sabotage).
Hinweis: wenn einer der Eingänge IN oder TMP nicht benutzt wird, muss seine Klemme mit
der Klemme GND verbunden sein.
Für den Anschluss von der externen Detektoren sollte kein Kabel, der länger als 3 m
ist, benutz werden.
Testen des Detektors
Innerhalb von 15 Minuten nach dem Schließen des Gehäuses indiziert der Detektor jede
Aktivierung durch die Meldeleuchte. Die Zentrale OASIS ermöglicht, im Servicemodus das
Detektorsignal zu überprüfen und dessen Qualität zu messen.
Batterieaustausch im Detektor
Das System kontrolliert den Batteriezustand, und falls diese fast entladen ist, informiert es
den Benutzer (ggf. auch den Kundendienst). Der Detektor funktioniert weiter und zeigt
zudem die Aktivierung durch Blinken der Meldeleuchte an. Es wird empfohlen, die Batterie
innerhalb von 2 Wochen auszutauschen. Der Batterieaustausch wird vom Techniker im
Servicemodus durchgeführt. Nach dem Batterieaustausch bitte die Detektorfunktion
überprüfen.
Wurde in dem Detektor eine schwache Batterie eingelegt, wird dessen Meldeleuchte ca.
1 min blinken. Danach beginnt der Detektor zu funktionieren, wird aber eine entladene
Batterie melden.
Gebrauchte Batterien bitte nicht im Hausmüll entsorgen, sondern an einer Sammelstelle
abgeben.
Entnahme des Detektors aus dem System
Das System meldet einen möglichen Detektorverlust. Wenn Sie den Detektor absichtlich
demontieren, müssen Sie ihn auch in der Zentrale löschen.
Technische
Versorgung
Typische Batterielebensdauer
Kommunikationsbereich
Kommunikationsreichweite
Typische Öffnungs-/Schaltungsentfernung des Mag. Sensors
Eingänge für den externen Sensor
Maße, Gewicht
Umgebung laut EN 50131-1
Arbeitstemperaturenbereich
Klassifizierung nach EN 50131-1, EN 50131-2-6, EN 50131-5-3
Weiter werden erfüllt: ETSI EN 300220, EN50130-4, EN55022, EN 60950-1
Betriebsbedingungen
Der Detektor wurde in Übereinstimmung mit den einschlägigen Bestimmungen
entwickelt und hergestellt: Anordnung der Regierung Nr. 99/5/EC, wenn der
Detektor nach deren Bestimmung verwendet wird. Das Original der
Übereinstimmungserklärung finden Sie auf
Beratung
Bemerkung: Das Produkt, obwohl es keine schädlichen Materialien enthält, bitte
nicht im Hausmüll entsorgen, sondern an einer Sammelstelle für Elektronikabfall
abgeben. Ausführliche Informationen finden Sie auf
NO
ALARM
t < 5s
Lithium Batterie Typ LS(T)14500 AA (3,6V / 2,4 Ah)
ca.3 Jahre (für max. 20 Aktivierungen täglich)
868 MHz, Protokoll Oasis
ca. 300m (direkte Sichtbarkeit)
IN2 und TMP = Öffnungsschleife
IN1=einfach abgeglichene Schleife
Elektronik:110 x 31 x 26 mm, 90g
Magnet: 56 x 16 x 15 mm
II. innere allgemein
-10 bis +40 °C
ERC REC 70-03
www.jablotron.com in der Sektion
www.jablotron.com
M
siehe Bild
Stufe 2
