Der Kommunikator ist ein Bestandteil des Alarmsystems OASiS 80 der Firma
JABLOTRON ALARMS. Er ist für die Kommunikation im GSM- Netz bestimmt,
wird direkt in den Schrank der Zentrale OASiS installiert, und ermöglicht
folgendes:
die Ereignisse in der Form von SMS Nachrichten (bis zu 8
Telefonnummern) zu melden
Ereignisse durch Anruf und Übergabe einer Stimmennachricht zu melden
(es können bis zu 7 Nachrichten für verschiedene Ereignisse
aufgezeichnet werden
das System über ein Telefon fern zu steuern und zu programmieren (Anruf
und Benutzung des Stimmenmenüs oder mittels SMS Befehle)
das System (oder Verbraucher im Hause) fern zu steuern – durch
Durchklingeln aus einer autorisierten Nummer (kostenlos)
das System per Internet mit dem Programm OLink Ver. 2.0 und höher
fern zu steuern und einzustellen
Daten an den Zentralschutzpult (PCO) zu übergeben – bis zu 2 Pulte
Aufnahmen aus Detektoren an ein gesichertes Server zu übergeben
Upload der, des Sprach- und Textsatzes des Kommunikators mit Hilfe des
Programms OLink
1. Montage der Komm. in die Zentrale
Wenn Sie den Kommunikator separat gekauft haben, installieren Sie ihn in die
Zentrale OASiS folgendermaßen:
a)
Die Zentrale muss von der Spannung getrennt sein (Akkumulator, Netz)
b)
Den Kommunikator in die Zentrale einschrauben und dessen Kabel an die
Platine der Zentrale anschließen
c)
Die GSM Antenne in die Zentrale einkleben (kann auf einer geeigneten
Stelle des Kunststoffgehäuses der Zentrale angebracht werden) und mit
dem Kommunikator verbinden. Achtung: ohne angeschlossener
Antenne darf die Speisung nicht eingeschaltet werden!!!

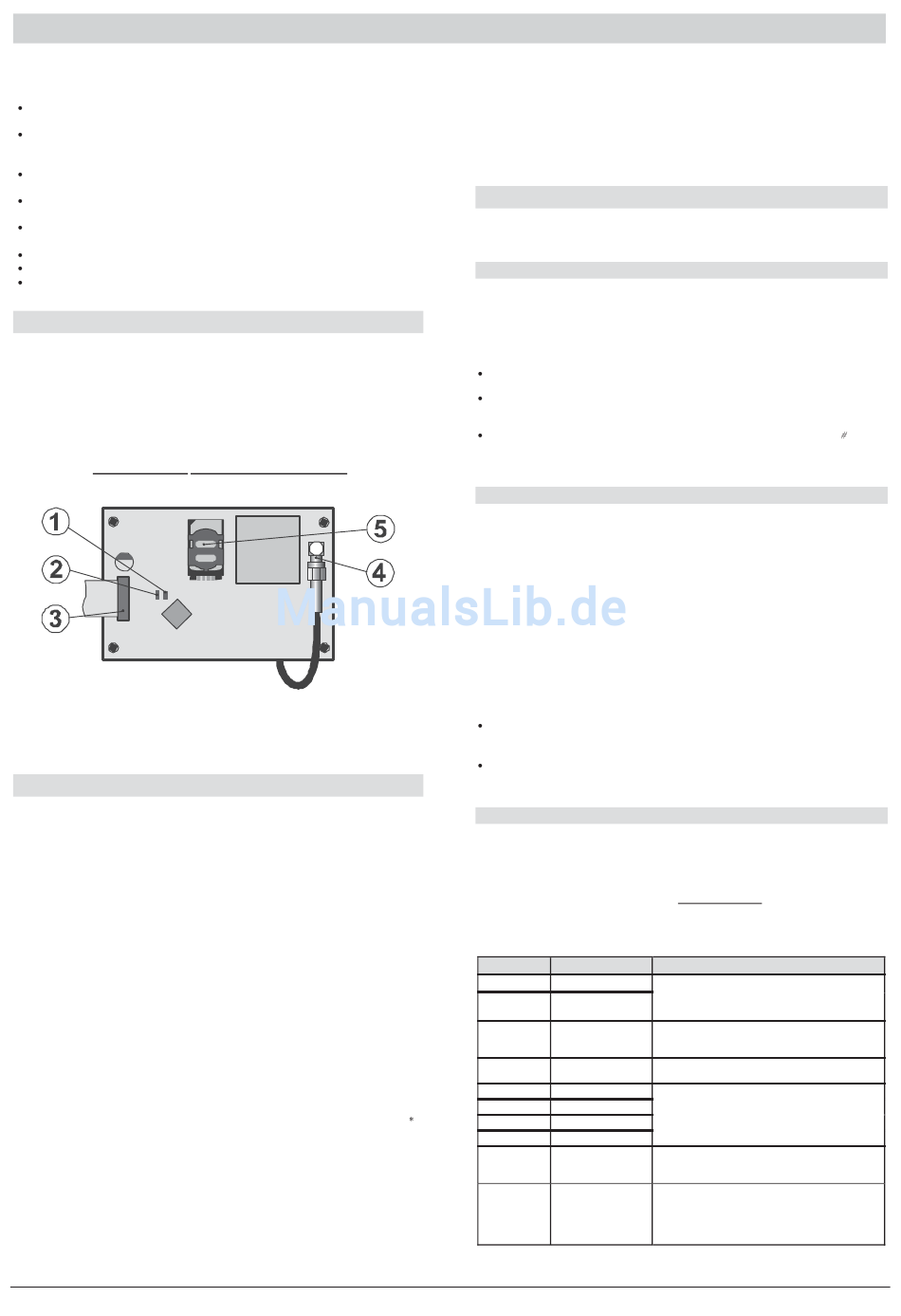

Abb. 1 Schaltung des Kommunikators
Beschreibung: 1. rote, den Anschluss ans GSM Netz signalisierende LED; 2.
grüne, die Übertragung der Aufnahmen signalisierende LED; 3.Kabel für den
Anschluss zur Zentrale; 4.GSM Stecker; 5.SIM Karte
2. Einschalten des Kommunikators
a)
Wenn der Kommunikator in der Zentrale installiert wurde und die GSM-
Antenne angeschlossen ist:
b)
Eine geeignete SIM Karte vorbereiten. Sie muss aktiviert sein (deren
Funktion bitte in einem Handy testen). Die SIM Karte muss über folgende
aktivierte Dienste verfügen: SMS, DATA (GPRS), Stimmendienste und CLIP
(Identifizierung des Anrufers). Falls die SIM Karte bei der Einschaltung des
Telefons einen PIN fordert, dann bitte nach der ersten Einschaltung des
Telefons die PIN Forderung ausschalten (siehe 6.27); z.B. Nokia: Menü,
Einstellungen, Sicherheitseinstellung,
Ausschalten. Der Kommunikator kann zwar mit einer vorausbezahlten Karte
arbeiten, für einen sicheren Betrieb wird aber die Verwendung einer
Tarifkarte empfohlen
c)
Die SIM Karte in den Kommunikator einlegen (der Halter wird nach dem
Verschieben des Rahmens ausgeklappt)
d)
Die Speisung der Zentrale einschalten (Akku, Netz). Es leuchtet die rote
Meldeleuchte des Kommunikators auf = Anmeldung ins GSM- Netz, in ca 1
Minute erlischt sie = angemeldet
e)
Wenn die Meldeleuchte zu blinken anfängt, die Speisung ausschalten und
mittels Handy überprüfen, ob die SIM Karte funktionsfähig ist und keinen
PIN mehr fordert.
f)
Das Gehäuse der Zentrale schließen, das System soll sich im
Servicemodus befinden (falls nicht, bitte im entsichertem Zustand
Servicekode - werksseitig 8080 - eingeben)
g)
Mittels Tastatur die Sequenz 99102 eingeben – es werden die
Kommunikatortexte und Stimmennachrichten in die tschechische Sprache
eingestellt
h)
Mittels Tastatur 888 eingeben, es wird die GSM- Signalmessung
eingeschaltet (es wird eine Zahl im Bereich von 1/4 bis zu 4/4 angezeigt).
Für einen sicheren Betrieb werden mindestens 2/4 empfohlen. Ist das
Signal zu schwach, muss die Zentrale auf eine andere Stelle versetzt, oder
eine andere SIM Karte eines anderen Operators benutzt werden (es wird
GS
GSM- Kommunikator JA-82Y
Anforderung des
PIN-
Kodes,
0
nicht empfohlen, größere oder gerichtete GSM- Antennen zu benutzen –
siehe Messung des GSM Signals 6.2)
i)
Ist das Signal genügend, kann die Funktion des Kommunikators überprüft
werden (Systemsteuerung aus dem Handy usw.), siehe folgende
Beschreibung
Hinweis: In den Grenzgebieten droht bei der Signalschwenkung der Roaming, und
damit auch eine erhebliche Preiserhöhung der Kommunikation. Dies kann durch
Roaming- Verbot auf der SIM Karte verhindert werden (Auskunft vom
Mobilnetzbetreiber).
3. Benutzereigene Funktionen des Komm.
In folgenden Text werden alle Kommunikatorfunktionen beschrieben. Der
Monteur sollte nach der Beendigung der Installation den Benutzer mit den
Funktionen, die eingestellt sind, bekannt machen.
3.1. Ereignismeldung auf das Benutzertelefon
Der Kommunikator meldet Ereignisse im System OASiS durch Sendung einer SMS
Nachricht und / oder Anruf und Übergabe einer Stimmennachricht. Die Meldung kann
für bis zu 8 Telefonnummern eingestellt werden. Die am öftesten benutzten
Meldungsvarianten sind Werksseitig voreingestellt, sie können aber beliebig eingestellt
werden.
Bemerkungen:
Die Übertragungen auf den Zentralschutzpult (PCO), falls sie eingestellt sind,
haben absoluten Vorrang (siehe 7.4).
Der Anruf wird gewöhnlich zur Anzeige einer detaillierten SMS- Nachricht benutzt.
Falls auch die Meldung durch SMS ist, werden zuerst alle SMS Nachrichten
gesendet, und erst danach ruft der Kommunikator die eingestellten Nummern an.
Das Überspielen der Stimmennachricht kann durch Drücken der Taste
Tastatur des Telefons unterbrochen werden. Die Tastatur des Telefons geht dann in
den Mode der Tastatursimulation, und die Nachrichten auf weitere voreingestellte
Nummern werden schon nicht übergeben.
3.2. Fernbedienung des Systems mittels Telefontastatur
Der Kommunikator ermöglicht, das System aus dem Telefon fern zu bedienen:
a)
Die Nummer der SIM Karte des Kommunikators anrufen
b)
nach
15s
des
Begrüssungsnachricht des Sprachmenüs und fordert die Eingabe des
Kodes an
c)
aus der Telefontastatur den gültigen Zugangskode der Zentrale eingeben –
den Masterkode (werksseitig 1234) oder den Benutzerkode (werksseitig 8080)
d)
Nach der Eingabe des Kodes bietet das Sprachmenü die Basisfunktionen des
Systems an – siehe Abb.2
e)
Die Verbindung wird durch Beendigung des Gesprächs beendet. Wenn
innerhalb von 1 Minute nichts eingegeben wird, wird die Verbindung automatisch
beendet.
f)
Die Maximallänge der Verbindung ist auf 30 Minuten begrenzt
Bemerkungen:
Das System kann auf die gleiche Weise auch aus einer festen Leitung
fern gesteuert werden, der Telefonapparat muss aber die Tonwahl
verwenden (DTMF)
Die Sequenz soll am Telefon nicht zu schnell eingegeben werden , die
Absendung jeder Taste dauert einige Zeit (hängt vom Telefontyp und der
Qualität der Verbindung ab)
3.3. Fernbedienung des Systems durch SMS- Befehle
Der Kommunikator kontrolliert jede ankommende SMS Nachricht, und falls es
sich um einen Systembefehl handelt, wird dieser durchgeführt. Jeder
Steuerbefehl muss folgendes Format haben:
Gültiger Kode Befehl
(gültiger Kode Zwischenraum Befehl)
Gültiger Kode = beliebiger gültiger Zugangskode (z.B. 8080, 1234)
Werksseitig voreingestellten Befehlstexte (können geändert werden, siehe Befehl
TXT)
Befehl
Funktion
SCHARF
Scharfschaltung
UNSCHARF
Unscharfschaltung
Mitteilung des
ZUSTAND
Systemzustands
Mitteil. der letzten
SPEICHER
Ereignisse
Schließung PGX
PGX EIN
Öffnung PGX
PGX AUS
Schließung PGY
PGY EIN
Öffnung PGY
PGY AUS
Rückgabe
KREDIT
Kredits bei voraus-
bezahl. Karte
Sendet SMS über
DINFO
Gerätversion
66
Klingelns
antwortet
das
System
Bemerkung
Sichert oder entsichert das System (ähnlich wie
der verwendete Kode), wenn das System
schon im Zielzustand ist, verbleibt es so
Einschl. der GSM- Signalqualität, der GPRS
Verbindung und Verbindung mit dem PCO
(MS1, MS2 a MS3)
Es handelt sich um die 3 letzten Ereignisse aus
dem Speicher der Zentrale
Der PG- Ausgang muss auf die Funktion
EIN/AUS (Sequenz 237/247) oder Impuls
(Sequenz 238/248) voreingestellt werden
des
Vor dem ersten Gebrauch muss voreingestellt
werden siehe 6.21
Sendet durch eine SMS Nachricht die
Information über die Firmware- und
Hardwareversion, Reg. Schlüssel,
Kodierungsschlüssen für den Fernzugang
mittels OLink
auf der
mit
einer
