LAN / PSTN Kommunikationsmodul JA-80V
Das Kommunikationsmodul ist eine Komponente des Alarmsystems
OASIS 80 der Firma Jablotron Alarms s.r.o. Das Produkt dient zur
Kommunikation über das Computernetz LAN (Ethernet) und über die
klassische Telefonleitung. Dieses Handbuch ist bestimmt für die Version
XA65005 des Kommunikationsmoduls. Installiert direkt in das Gehäuse
der Zentrale Oasis, ermöglicht es folgendes:
Ereignismeldungen per SMS (an bis zu 8 Telefonnummern)
Ereignismeldungen per Telefonanruf und Übergabe eines akustischen
Signals
Datenübertragung an eine Alarmempfangsstelle (AES) –
bis zu 2 Alarmempfangsstellen
Systemfernsteuerung und -programmierung per Telefon (durch
Telefonanruf und Verwendung der Telefontastatur oder per SMS-
Befehle)
Systemfernsteuerung und -programmierung per Internet
(www.GSMlink.cz)
Das Kommunikationsmodul kann auch nur an eine Telefonleitung oder
nur an ein LAN-Netzwerk angeschlossen werden. Dann hat es die
folgenden Funktionen:
Nur Telefonleitung: Fernsteuerung per Telefon,
Ereignismeldungen per SMS und Telefonanrufe und
Ereignismeldungen an die Alarmempfangsstelle 2 (CID Protokoll)
Nur LAN: Fernzugang über das Internet, Ereignismeldungen an
die Alarmempfangsstelle 1 (IP CID Protokoll)
1. Installation des Moduls in die Zentrale
Wenn Sie das Kommunikationsmodul separat gekauft haben, sollte es
zunächst wie folgt in der OASIS-Zentrale installiert werden:
a) Die Stromzufuhr der Zentrale muss unterbrochen werden
(Netzstrom und Batterie).
b) Das
Kommunikationsmodul
einschrauben und mit Hilfe des beigelegten RJ Kabels mit der
Elektronikplatine der Zentrale verbinden.
c) Die Telefonzuleitung in den RJ Stecker anschließen – um alle
Funktionen des Kommunikationsmoduls ausnützen zu können, wird
es empfohlen, eine Telefonleitung mit aktiviertem CLIP Protokoll für
die Identifizierung des Anrufers und für die Übertragung von SMS
Nachrichten in der Textform zu verwenden. Falls es sich um die O2
Leitung handelt, verbinden Sie sich mit dem Dienstleistungszentrum
(800 123 456).

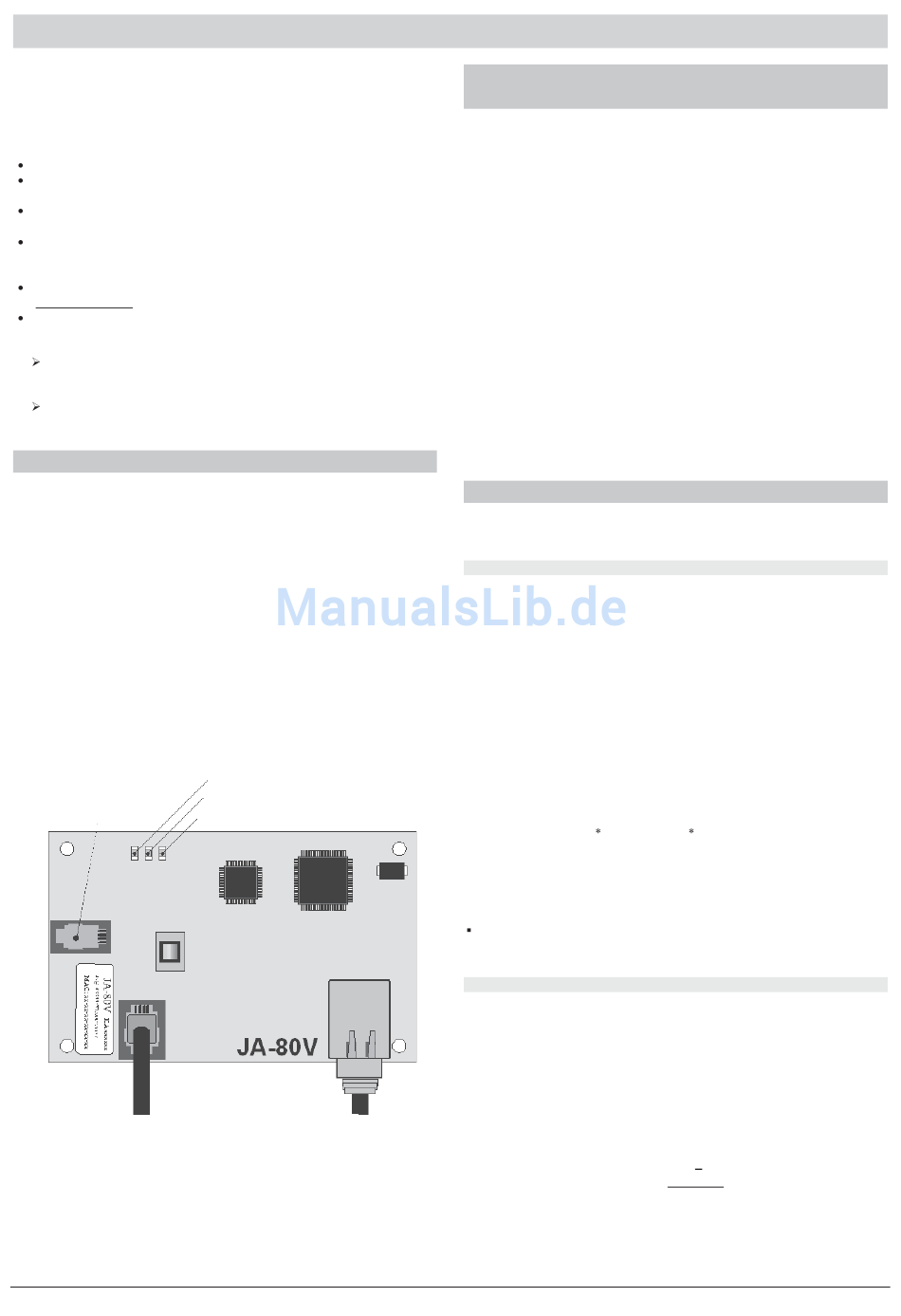

Abb. 1 Verdrahtung des Kommunikationsmoduls
OASIS
BUS
Telefonleitung
in
das
Gehäuse
der
Ethernet Status LED
AES Status
AES Kommunikiationsfehler
Ethernet-LAN
Kabel
2. Inbetriebnahme des
Kommunikationsmoduls
Ist das JA-80V in der Zentrale installiert, dann:
a) Halten Sie das LAN-(Ethernet)Kabel bereit.
b) Schalten Sie die Stromzufuhr der Zentrale ein (Netzstrom und
Batterie). Die grüne LED des JA-80V sollte leuchten = keine
Ereignismeldung an die Alarmempfangsstelle nötig.
c) Verfügt Ihr LAN-Netzwerk nicht über die automatische Zuordnung
der IP Adresse einer neuen Peripherie (DHCP), müssen die
Ethernet-Netzwerkparameter vor dem Netzanschluss
programmiert werden (siehe Abschnitt 5.18).
d) Das
Ethernet-Kabel
Kommunikation mit dem Netzwerk ordnungsgemäß funktioniert, so
leuchtet die gelbe LED konstant.
e) Falls die Signalleuchte anfängt zu blinken, überprüfen Sie die
Parameter für den Anschluss (DHCP nicht funktionsfähig), falls die
Signalleuchte nicht scheint (Blinken für ca 3s = Anmeldung), ist der
Ethernetanschluss nicht funktionsfähig.
f)
An der Tastatur die Sequenz 98102 eingeben – die Texte des
Kommunikationsmoduls werden in die tschechische Sprache
eingestellt.
g) Für die richtige Kommunikation mit der AES müssen die
Anschlussparameter nach den Unterlagen aus der AES, an welche
die Informationen übermittelt werden, eingestellt werden.
3. Anwenderfunktionen des JA-80V
Der folgende Text beschreibt alle benutzereigenen Eigenschaften des
Kommunikationsmoduls. Der Errichter sollte dem Anwender zeigen, wie
die Funktionen in der betreffenden Installation zu verwenden sind.
Zentrale
3.1. Systemfernbedienung über eine Telefontastatur
Das Kommunikationsmodul ermöglicht, das System mit Hilfe
Telefontastatur fern zu steuern:
a) Wählen Sie die Telefonnummer des Kommunikationsmoduls
b) Nach 25 Sekunden Klingeln (programmierbar) antwortet das System mit
einem kurzen Piepton.
c) Auf der Telefontastatur geben Sie einen gültigen Zugangscode der
Zentrale (werksseitig 8080) oder beliebigen Benutzercode (z.B.1234),
ein.
d) Die Telefontastatur funktioniert wie eine Systemtastatur, und ein
akustisches Signal im Hörer zeigt den Status der Zentrale an: 1
Piepton = scharfgeschaltet, 2 Pieptöne = unscharf geschaltet, 3 Pieptöne
= Servicemodus, 4 Pieptöne = fehlerhafte Code-Eingabe, Sirenenton =
Alarm
e) Jetzt kann das System von der Telefontastatur aus auf die gleiche
Weise wie von der Systemtastatur aus bedient werden – einschließlich
der Befehle, die mit beginnen (z.B. 81 zum Einschalten des Ausgangs
PGX).
f) Zum Verlassen dieses Modus beenden Sie den Telefonanruf (wird
innerhalb einer Minute nichts eingegeben, so wird die Verbindung
automatisch beendet)
Hinweise:
Ein Festnetztelefon kann ebenfalls verwendet werden, um das
System auf die gleiche Weise fernzusteuern (das Telefon muss aber
die Tonwahl verwenden).
3.2. SMS-Befehle zur Fernsteuerung des Systems
Das Kommunikationsmodul ermöglicht, SMS- Nachrichten aus einer
festen Telefonleitung zu empfangen. Zu diesem Zweck muss aber diese
Telefonleitung das CLIP Protokoll unterstützen, damit SMS in Textform
übermittelt werden können. Die Parameter für die Übermittlung von
SMS-Nachrichten sollten ebenfalls programmiert sein – siehe Abschnitte
5.11 und 5.12.
Alle aus der festen Telefonleitung eingehenden SMS-Nachrichten
werden vom JA-80V überprüft, und falls es sich um einen Systembefehl
handelt, wird er vom System ausgeführt. Jeder SMS-Befehl muss das
folgende Format haben:
Gültiger Code = jeder gültige Zugangscode (z.B. 8080, 1234 etc.)
Die werkseitig eingestellten Befehlstexte (editierbar – siehe Befehl TXT)
79
(10/100
Mbit)
anschließen.
Gültiger Code
Befehl
(gültiger Code Leerstelle Befehl)
manuell
Wenn
die
der
