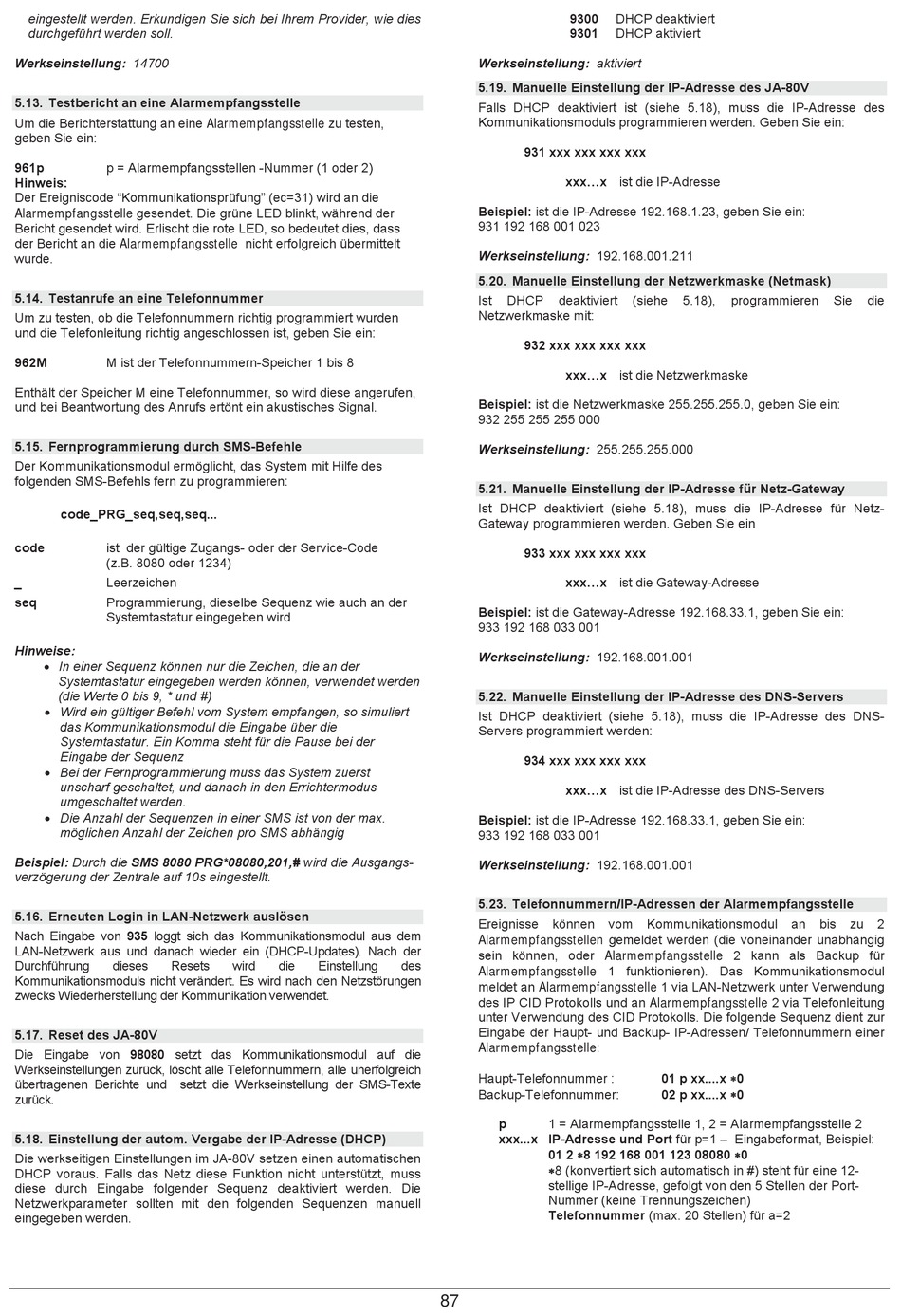

jablotron Oasis Installationsanleitung Seite 87

eingestellt werden. Erkundigen Sie sich bei Ihrem Provider, wie dies
durchgeführt werden soll.
Werkseinstellung: 14700
5.13. Testbericht an eine Alarmempfangsstelle
Um die Berichterstattung an eine Alarmempfangsstelle zu testen,
geben Sie ein:
961p p = Alarmempfangsstellen -Nummer (1 oder 2)
Hinweis:
Der Ereigniscode "Kommunikationsprüfung" (ec=31) wird an die
Alarmempfangsstelle gesendet. Die grüne LED blinkt, während der
Bericht gesendet wird. Erlischt die rote LED, so bedeutet dies, dass
der Bericht an die Alarmempfangsstelle nicht erfolgreich übermittelt
wurde.
5.14. Testanrufe an eine Telefonnummer
Um zu testen, ob die Telefonnummern richtig programmiert wurden
und die Telefonleitung richtig angeschlossen ist, geben Sie ein:
962M M ist der Telefonnummern-Speicher 1 bis 8
Enthält der Speicher M eine Telefonnummer, so wird diese angerufen,
und bei Beantwortung des Anrufs ertönt ein akustisches Signal.
5.15. Fernprogrammierung durch SMS-Befehle
Der Kommunikationsmodul ermöglicht, das System mit Hilfe des
folgenden SMS-Befehls fern zu programmieren:
code_PRG_seq,seq,seq...
code ist der gültige Zugangs- oder der Service-Code
(z.B. 8080 oder 1234)
_ Leerzeichen
seq Programmierung, dieselbe Sequenz wie auch an der
Systemtastatur eingegeben wird
Hinweise:
In einer Sequenz können nur die Zeichen, die an der
Systemtastatur eingegeben werden können, verwendet werden
(die Werte 0 bis 9, * und #)
Wird ein gültiger Befehl vom System empfangen, so simuliert
das Kommunikationsmodul die Eingabe über die
Systemtastatur. Ein Komma steht für die Pause bei der
Eingabe der Sequenz
Bei der Fernprogrammierung muss das System zuerst
unscharf geschaltet, und danach in den Errichtermodus
umgeschaltet werden.
Die Anzahl der Sequenzen in einer SMS ist von der max.
möglichen Anzahl der Zeichen pro SMS abhängig
Beispiel: Durch die SMS 8080 PRG*08080,201,# wird die Ausgangs-
verzögerung der Zentrale auf 10s eingestellt.
5.16. Erneuten Login in LAN-Netzwerk auslösen
Nach Eingabe von 935 loggt sich das Kommunikationsmodul aus dem
LAN-Netzwerk aus und danach wieder ein (DHCP-Updates). Nach der
Durchführung dieses Resets
Kommunikationsmoduls nicht verändert. Es wird nach den Netzstörungen
zwecks Wiederherstellung der Kommunikation verwendet.
5.17. Reset des JA-80V
Die Eingabe von 98080 setzt das Kommunikationsmodul auf die
Werkseinstellungen zurück, löscht alle Telefonnummern, alle unerfolgreich
übertragenen Berichte und setzt die Werkseinstellung der SMS-Texte
zurück.
5.18. Einstellung der autom. Vergabe der IP-Adresse (DHCP)
Die werkseitigen Einstellungen im JA-80V setzen einen automatischen
DHCP voraus. Falls das Netz diese Funktion nicht unterstützt, muss
diese durch Eingabe folgender Sequenz deaktiviert werden. Die
Netzwerkparameter sollten mit den folgenden Sequenzen manuell
eingegeben werden.
wird die Einstellung des
9300
9301
Werkseinstellung: aktiviert
5.19. Manuelle Einstellung der IP-Adresse des JA-80V
Falls DHCP deaktiviert ist (siehe 5.18), muss die IP-Adresse des
Kommunikationsmoduls programmieren werden. Geben Sie ein:
931 xxx xxx xxx xxx
xxx...x ist die IP-Adresse
Beispiel: ist die IP-Adresse 192.168.1.23, geben Sie ein:
931 192 168 001 023
Werkseinstellung: 192.168.001.211
5.20. Manuelle Einstellung der Netzwerkmaske (Netmask)
Ist DHCP deaktiviert
Netzwerkmaske mit:
932 xxx xxx xxx xxx
xxx...x ist die Netzwerkmaske
Beispiel: ist die Netzwerkmaske 255.255.255.0, geben Sie ein:
932 255 255 255 000
Werkseinstellung: 255.255.255.000
5.21. Manuelle Einstellung der IP-Adresse für Netz-Gateway
Ist DHCP deaktiviert (siehe 5.18), muss die IP-Adresse für Netz-
Gateway programmieren werden. Geben Sie ein
933 xxx xxx xxx xxx
xxx...x ist die Gateway-Adresse
Beispiel: ist die Gateway-Adresse 192.168.33.1, geben Sie ein:
933 192 168 033 001
Werkseinstellung: 192.168.001.001
5.22. Manuelle Einstellung der IP-Adresse des DNS-Servers
Ist DHCP deaktiviert (siehe 5.18), muss die IP-Adresse des DNS-
Servers programmiert werden:
934 xxx xxx xxx xxx
xxx...x ist die IP-Adresse des DNS-Servers
Beispiel: ist die IP-Adresse 192.168.33.1, geben Sie ein:
933 192 168 033 001
Werkseinstellung: 192.168.001.001
5.23. Telefonnummern/IP-Adressen der Alarmempfangsstelle
Ereignisse können vom
Alarmempfangsstellen gemeldet werden (die voneinander unabhängig
sein können, oder Alarmempfangsstelle 2 kann als Backup für
Alarmempfangsstelle 1 funktionieren). Das Kommunikationsmodul
meldet an Alarmempfangsstelle 1 via LAN-Netzwerk unter Verwendung
des IP CID Protokolls und an Alarmempfangsstelle 2 via Telefonleitung
unter Verwendung des CID Protokolls. Die folgende Sequenz dient zur
Eingabe der Haupt- und Backup- IP-Adressen/ Telefonnummern einer
Alarmempfangsstelle:
Haupt-Telefonnummer :
Backup-Telefonnummer:
p 1 = Alarmempfangsstelle 1, 2 = Alarmempfangsstelle 2
xxx...x IP-Adresse und Port für p=1 – Eingabeformat, Beispiel:
01 2 8 192 168 001 123 08080 0
8 (konvertiert sich automatisch in #) steht für eine 12-
stellige IP-Adresse, gefolgt von den 5 Stellen der Port-
Nummer (keine Trennungszeichen)
Telefonnummer (max. 20 Stellen) für a=2
87
DHCP deaktiviert
DHCP aktiviert
(siehe 5.18), programmieren
Kommunikationsmodul
01 p xx....x 0
02 p xx....x 0
Sie die
an bis zu 2
