Das Produkt ist eine Komponente des Alarmsystems OASIS JA-80 der
Firma Jablotron Alarms a.s. und verfügt über zwei funkgesteuerte Relais.
Die Speisung erfolgt durch eine externe Spannungsquelle 12V DC und
kann folgendermaßen benutzt werden:
Für den drahtlosen Ausgang der Signale PGX und PGY der Zentrale
JA-80K
Fernsteuern von Geräten mit Hilfe von RC-8x Fernbedienungen
Signalempfang aus Funkmeldern JA-8x
Rasten
1
2
3
4
Installation
Das Produkt soll von einem geschulten Techniker mit gültigem
Herstellerzertifikat montiert werden. Öffnen Sie das Gehäuse und
nehmen Sie die Platine heraus (2 federnde Rasten). Montieren Sie den
Kunststoffteil an der gewünschten Stelle, setzen Sie die Platine wieder
hinein, schließen Sie die Kabel an, und melden Sie die gewünschten
Peripherien an.
Dort, wo die interne Antenne des Moduls keinen genügenden Empfang
hat, kann eine externe Antenne (Typ AN-80, AN-81), angeschlossen in
den entsprechenden Antennestecker, verwendet werden.
Klemmleiste
+U, GND
Stromversorgung, 10 bis 14V DC, Ruhestromabnahme ca.
20mA
Modus
Reaktion
Komponente
Fernbedienung
1
1 Sek. Impuls
Detektor
Fernbedienung
2
2 Min. Impuls
Detektor
Zustandwechsel
Fernbedienung
3
Sabotage
Detektor
Fernbedienung
EIN / AUS
PG- Ausgang der
4
Zentrale
Aktivierung
Detektor

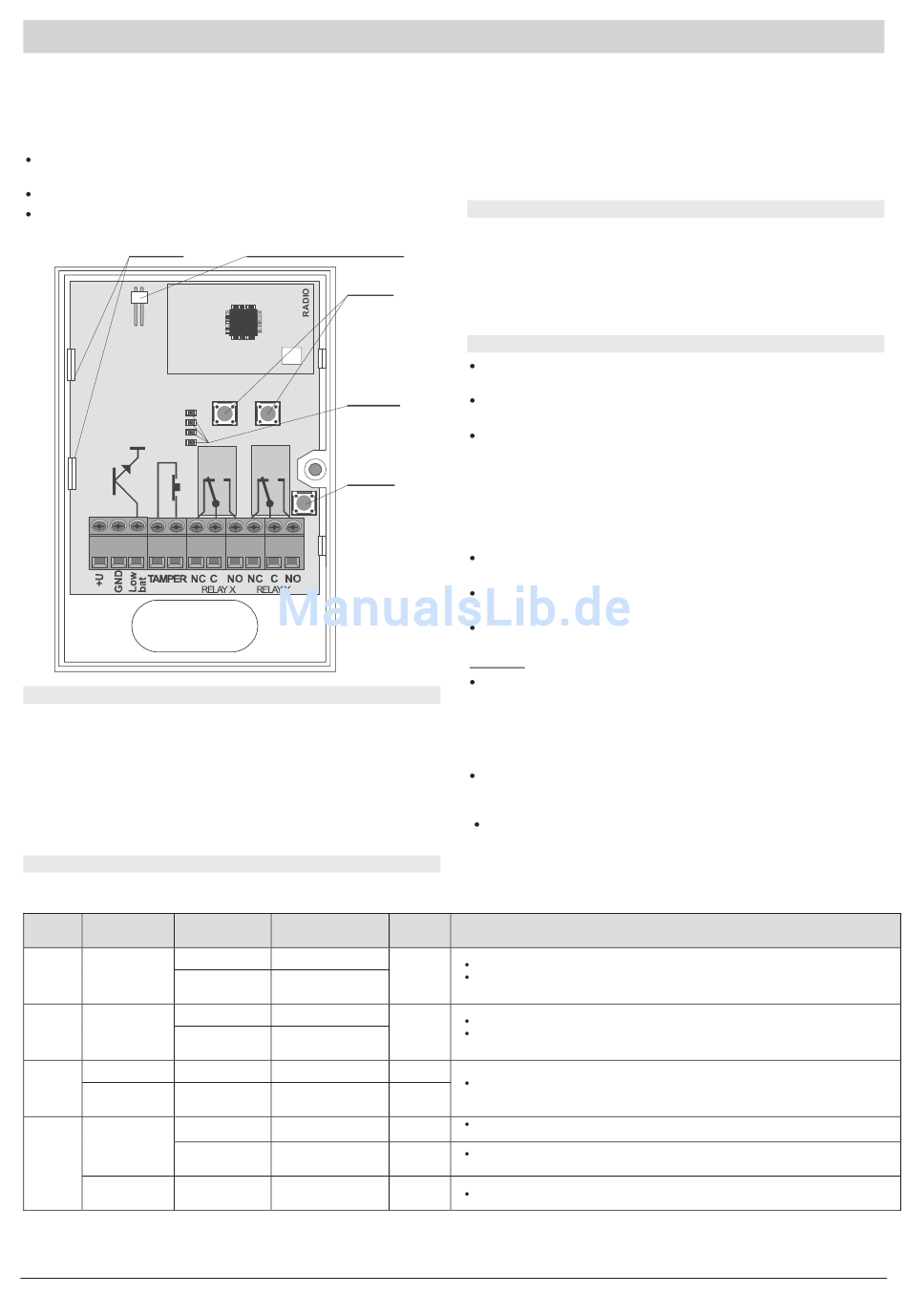

Drahtloser Relaismodul UC-82
Gültig ab Version SW HT62002b3, HW HT11201
ext. Antennenanschluss
Tasten
Y
X
LEDs
X
Y
Sabotage
kontakt
Anmeldemethode
Drücken der Taste
Anschließen der
Batterie
Drücken der Taste
Anschließen der
Batterie
Drücken der Taste
Anschließen der
Batterie
Drücken der Taste
Eingabe von 299 im
Servicemodus
Anschließen der
Batterie
Low bat
Ausgang für die Anzeige bei schwacher Batterie, schaltet auf
Masse (max. 100mA/24V)
TAMPER
Gehäusekontakt, öffnet durch Öffnung des Gehäuses (max.
100mA/24V)
NC, C, NO Umschaltkontakte
NC=Öffnungskontakt, NO=Schaltkontakt, C=beweglich (max.
2A/24V DC oder 2A/120V AC)
Anmelden von Sendern
Die Relais X und Y sind voneinander unabhängig. Mit Hilfe der
Anmeldetasten X und Y können an jedem der beiden Relais Sender
angemeldet werden (Jablotron, Reihe Oasis). Mittels Tasten kann man
zwischen 4 verschiedenen Anmeldemodi (1 bis 4, siehe Tabelle unten)
blättern. Die Reaktion eines Relais auf ein Signal aus dem Sender hängt
davon ab, in welchem Anmeldemodus die Komponente angemeldet
wurde.
Anmeldevorgang
Je nachdem, ob der Sender am Relais X oder Y angemeldet werden
soll, die Taste X oder Y verwenden.
Durch Tastendruck den Anmeldemodus 1 bis 4 auswählen (dieser
wird durch Blinken der entsprechenden LED 1 bis 4 angezeigt).
Während die Meldeleuchte blinkt, den Sender aktivieren:
o Fernbedienung –Tastendruck
o Detektor
angeschlossen wurde, nach dem Herausnehmen ca 10s abwarten
oder den Sabotageschalter des Detektors drücken)
o PG- Ausgang der Zentrale
Servicemodus der Zentrale
Die Anmeldung wird durch Blinken aller Meldeleuchten bestätigt
und der Anmeldevorgang wird beendet.
Wurde innerhalb von 10 Sekunden kein Anmeldesignal empfangen,
wird der Anmeldevorgang automatisch beendet.
Falls eine weitere Komponente am Relais angemeldet werden soll,
den oben genannten Anmeldevorgang wiederholen.
Hinweise:
Meldet sich eine Komponente nicht an, so ist sie entweder zu weit
vom Empfänger entfernt oder ist am Relais bereits eine andere
Peripherie angemeldet, mit der die erste Komponente nicht
kombiniert werden kann (siehe Tabelle), oder wurde die maximal
mögliche
Anzahl
überschritten.
Die Komponenten können für dieselben Funktionen angemeldet
werden, oder es können die Funktionen verschieden kombiniert
werden.
Das Relais führt immer den zuletzt erhaltenen Befehl aus (wenn z.B. das
Relais dauerhaft angezogen ist und ein Signal für einen Puls von 2 Minuten
erhält, so bleibt das Relais für weitere 2 Minuten angezogen und danach
fällt es ab).
Max.
Hinweise
Anzahl
Fernbedienungen und Melder können kombiniert werden
60
Das Relais bleibt 1 Sek. angezogen und erst nach dem Abfallen kann es erneut für 1s aktiviert
werden (der Puls wird nicht verlängert)
Fernbedienungen und Melder können kombiniert werden
60
Wenn während des Pulses eine weitere Anforderung auf die Schließung für 2 Minuten empfangen
wird, so bleibt das Relais für weitere 2 Minuten angezogen (der Puls wird verlängert)
60
Fernbedienungen und Melder können nicht kombiniert werden
8
Fernbedienungen können nicht mit Meldern oder mit dem PG- Ausgang einer Zentrale kombiniert
60
werden
Melder können nicht mit Fernbedienungen oder Detektoren kombiniert werden
1
8
Ein PG- Ausgang der Zentrale kann nicht mit Fernbedienungen kombiniert werden
136
der
Ausgangsrelais
–
Anschließen
der
Batterie
– durch Eingabe von 299 im
der
am
Relais
angelernten
X
und
Y,
(wenn
sie
bereits
Komponenten
