Das Produkt ist eine Komponente des Alarmsystems Oasis 80 der
Firma Jablotron Alarms a.s. Es ermöglicht, die Funk-Türklingel fern zu
aktivieren, Panikalarm auszulösen oder elektrische Verbraucher zu
steuern. Die Taste kommuniziert über das Protokoll Oasis und wird
batterieversorgt.
Installation
Die Taste bitte nicht auf Metallobjekte montieren (diese können die
Arbeitsreichweite negativ beeinflussen).

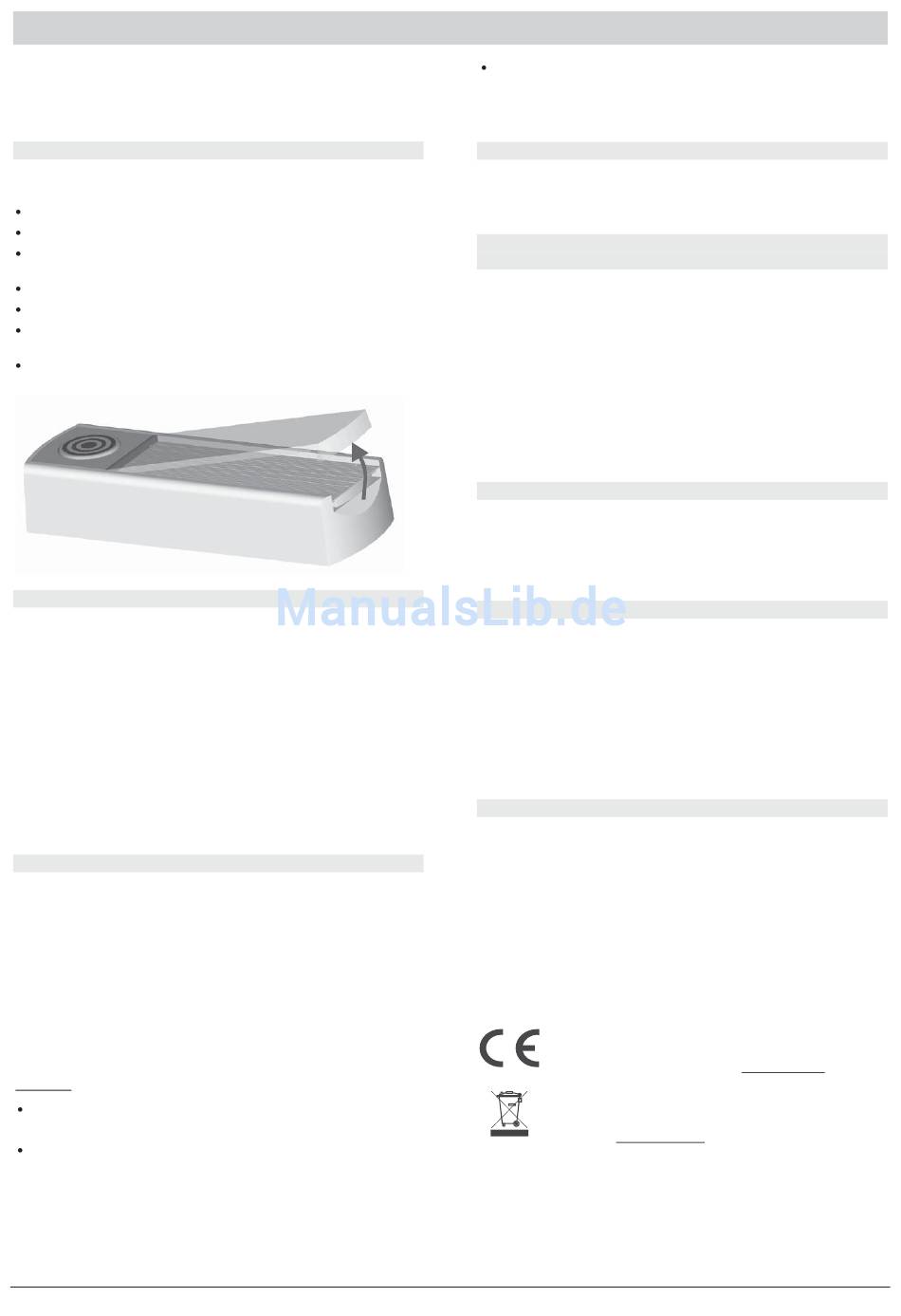

Die transparente Abdeckung öffnen (siehe Abbildung)
Die Schraube unter dieser Abdeckung herausdrehen
Durch
Drücken
auf
die
Tastenabdeckung herausschieben.
Die hintere Abdeckung am gewünschten Montageort befestigen.
Die Taste auf die hintere Abdeckung montieren.
Das Namensschild beschriften und die Abdeckung einrasten
lassen.
Die Zuordnung der Taste nach der Betriebsanleitung des
Empfängers (der Zentrale) durchführen.
Verwendung der RC-89 als Türklingel
Soll die RC-89 als Funk-Türklingel eingesetzt werden, so muss sie
wie folgt an dem Empfänger JA-80L angemeldet werden:
1.
Den Empfänger in die Steckdose stecken.
2.
Sobald die Tastenmeldeleuchte aufleuchtet, die Taste am
Empfänger drücken und gedrückt halten, bis ein Piepton ertönt
und die Meldeleuchte zu blinken anfängt (Lernmodus).
3.
Die Funktaste RC-89 drücken – es ertönt ein Klingelton (durch
wiederholtes Drücken der Taste können Sie eine der 8
verschiedenen Melodien auswählen).
4.
Um den Lernmodus zu verlassen, die Taste am Empfänger
drücken (deren Meldeleuchte erlischt).
Verwendung der Taste als Paniktaste
Die Taste kann wie folgt an einer Oasis Zentrale als Paniktaste
angemeldet werden:
1. Die Zentrale in den Servicemodus umschalten und die Taste 1
drücken (um in den Anmeldemodus zu gelangen). Mit Hilfe der
Pfeiltasten kann die gewünschte Adresse ausgewählt werden.
2. Die Taste so lange gedrückt halten, bis die Tastenmeldeleuchte
dreimal blinkt.
3. Die Taste wird auf die gewählte Adresse angemeldet.
Den Lernmodus mit der Taste # beenden.
4.
Hinweise:
Die natürliche Reaktion der Taste ist der Panikalarm. Durch
Einstellung in der Zentrale kann die Reaktion geändert werden.
Die Taste erkennt nicht den Abriss aus der Montagestelle, meldet
dem System nicht den Batteriezustand und überprüft die
Verbindung mit der Zentrale nicht. Nach EU-Richtlinien kann die
RC-89 nur als tragbare Paniktaste verwendet werden - sie sollte
nicht dauerhaft montiert werden. Wird eine dauerhaft befestigte
Paniktaste mit den o.a. Eigenschaften benötigt, bitte die
Ausführung RC-88 im Panikmelder-Regime verwenden.
Funktaste RC-89
gelöste
Schraube
die
hintere
Außer dem Halten der gedrückten Taste kann die Taste auch durch
das Einsetzen deren Batterie an einer Zentrale angemeldet
werden.
Testen der Paniktaste
Die Zentrale Oasis ermöglicht, im Servicemodus das Signal der
angemeldeten Taste zu kontrollieren und die Signalqualität zu messen.
Verwendung der Taste gemeinsam mit anderen
Produkten
Die Taste kann gemeinsam mit anderen Produkten der Firma
Jablotron Alarms a.s., die über das Oasis Protokoll kommunizieren
(z.B. Relaisempfänger der Reihe UC-8x und AC-8x). Details betr. Die
Anmeldeweise siehe Handbücher der einzelnen Produkte.
Die Taste RC-89 sendet beim Drücken ein gleiches Signal, wie die
drahtlose Fernbedienung RC-80 beim Drücken beider Tasten
gleichzeitig.
Die Taste kann an mehreren Empfängern gleichzeitig angemeldet
werden (wenn z.B. jemand an der Tür klingelt, kann der Empfänger
AC-8x das Licht im Hause für 2 Minuten anmachen u.ä.).
Batterieaustausch
Wenn die Taste nicht mehr ordnungsgemäß funktioniert, muss die
Batterie ersetzt werden. Um das Gehäuse zu öffnen, muss die unter
dem Namenschild angebrachte Schraube herausgedreht werden.
Gebrauchte Batterien bitte nicht im Hausmüll entsorgen, sondern
an einer Sammelstelle abgeben.
Schutzdach
Zum Lieferumfang der taste gehört auch ein Schutzdach, welches
die Taste vor den Witterungseinflüssen schützt. Die Montage wird
durch Einlegen der Taste mit den Arretierbolzen in die Öffnungen im
Dach, danach werden die beiden Teile gemeinsam durch ihre
Montageöffnungen an die Wand angeschraubt.
Der Manipulation mit der transparenten Abdeckung muss erhöhte
Vorsicht gewidmet werden. Falls es nötig ist, die Abdeckung
abzunehmen, ist es empfehlenswert, einen Instrument unter den
herausragenden
Teil
anzuheben.
Technische Daten
Versorgung
Typische Batterielebensdauer:
Kommunikationsbereich
Kommunikationsreichweite
Umgebung nach EN 50131-1
Schutzart
Arbeitstemperaturbereich
Relative Luftfeuchtigkeit
Betriebsbedingungen
Die Taste erfüllt die Normen ETSI EN 300220, EN 55022, EN 50130-4,
EN 50134-2, EN 60950-1
Das Produkt wurde in Übereinstimmung mit den einschlägigen Bestimmungen
entwickelt und hergestellt: Anordnung der Regierung Nr. 426/2000 Slg., wenn
es
nach
deren
Übereinstimmungserklärung finden Sie auf
Beratung
Bemerkung: Das Produkt, obwohl es keine schädlichen Materialien
enthält, bitte nicht im Hausmüll entsorgen, sondern an einer
Sammelstelle für Elektronikabfall abgeben. Ausführliche Informationen
finden Sie auf
135
der
Abdeckung
einschieben
alkalische Batterie Typ L1016 (6.0 V)
ca. 2 Jahre (im Außenbereich bei 3
Aktivierungen täglich)
868 MHz, Oasis Protokoll
ca. 50 m (freies Feld)
Klasse III, Außenbereich geschützt
VO-R/10/05.2006-22
Bestimmung
verwendet
wird.
www.jablotron.com
www.jablotron.com
und
diese
IP-41
-25 bis +50 °C
25 bis 75%
Das
Original
der
in der Sektion
