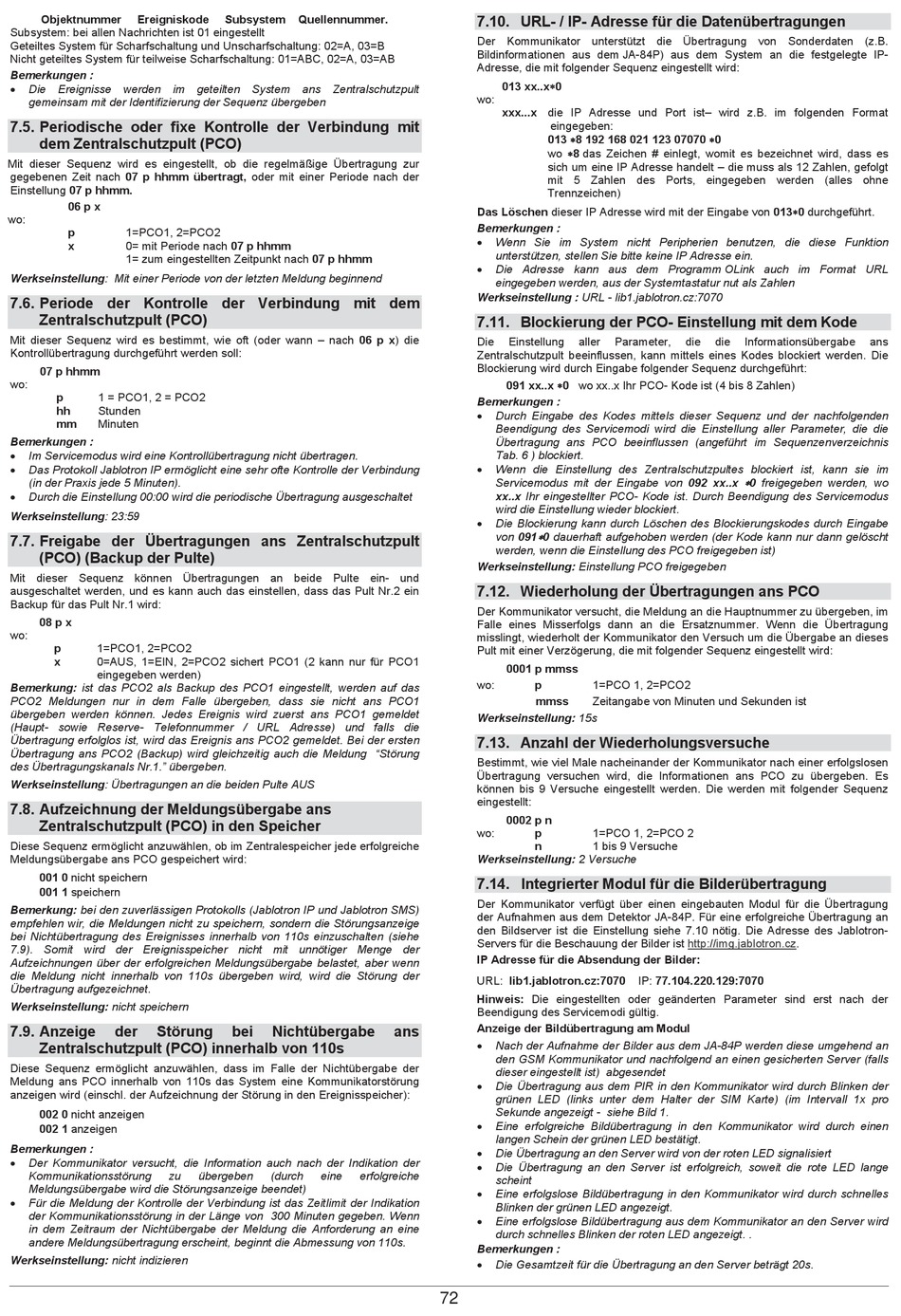

Objektnummer
Ereigniskode
Subsystem: bei allen Nachrichten ist 01 eingestellt
Geteiltes System für Scharfschaltung und Unscharfschaltung: 02=A, 03=B
Nicht geteiltes System für teilweise Scharfschaltung: 01=ABC, 02=A, 03=AB
Bemerkungen :
Die
Ereignisse werden
im
gemeinsam mit der Identifizierung der Sequenz übergeben
7.5. Periodische oder fixe Kontrolle der Verbindung mit
dem Zentralschutzpult (PCO)
Mit dieser Sequenz wird es eingestellt, ob die regelmäßige Übertragung zur
gegebenen Zeit nach 07 p hhmm übertragt, oder mit einer Periode nach der
Einstellung 07 p hhmm.
06 p x
wo:
p
1=PCO1, 2=PCO2
x
0= mit Periode nach 07 p hhmm
1= zum eingestellten Zeitpunkt nach 07 p hhmm
Werkseinstellung: Mit einer Periode von der letzten Meldung beginnend
7.6. Periode der Kontrolle der Verbindung mit dem
Zentralschutzpult (PCO)
Mit dieser Sequenz wird es bestimmt, wie oft (oder wann – nach 06 p x) die
Kontrollübertragung durchgeführt werden soll:
07 p hhmm
wo:
p
1 = PCO1, 2 = PCO2
hh
Stunden
mm
Minuten
Bemerkungen :
Im Servicemodus wird eine Kontrollübertragung nicht übertragen.
Das Protokoll Jablotron IP ermöglicht eine sehr ofte Kontrolle der Verbindung
(in der Praxis jede 5 Minuten).
Durch die Einstellung 00:00 wird die periodische Übertragung ausgeschaltet
Werkseinstellung: 23:59
7.7. Freigabe der Übertragungen ans Zentralschutzpult
(PCO) (Backup der Pulte)
Mit dieser Sequenz können Übertragungen an beide Pulte ein- und
ausgeschaltet werden, und es kann auch das einstellen, dass das Pult Nr.2 ein
Backup für das Pult Nr.1 wird:
08 p x
wo:
p
1=PCO1, 2=PCO2
x
0=AUS, 1=EIN, 2=PCO2 sichert PCO1 (2 kann nur für PCO1
eingegeben werden)
Bemerkung: ist das PCO2 als Backup des PCO1 eingestellt, werden auf das
PCO2 Meldungen nur in dem Falle übergeben, dass sie nicht ans PCO1
übergeben werden können. Jedes Ereignis wird zuerst ans PCO1 gemeldet
(Haupt- sowie Reserve- Telefonnummer / URL Adresse) und falls die
Übertragung erfolglos ist, wird das Ereignis ans PCO2 gemeldet. Bei der ersten
Übertragung ans PCO2 (Backup) wird gleichzeitig auch die Meldung "Störung
des Übertragungskanals Nr.1." übergeben.
Werkseinstellung: Übertragungen an die beiden Pulte AUS
7.8. Aufzeichnung der Meldungsübergabe ans
Zentralschutzpult (PCO) in den Speicher
Diese Sequenz ermöglicht anzuwählen, ob im Zentralespeicher jede erfolgreiche
Meldungsübergabe ans PCO gespeichert wird:
001 0 nicht speichern
001 1 speichern
Bemerkung: bei den zuverlässigen Protokolls (Jablotron IP und Jablotron SMS)
empfehlen wir, die Meldungen nicht zu speichern, sondern die Störungsanzeige
bei Nichtübertragung des Ereignisses innerhalb von 110s einzuschalten (siehe
7.9). Somit wird der Ereignisspeicher nicht mit unnötiger Menge der
Aufzeichnungen über der erfolgreichen Meldungsübergabe belastet, aber wenn
die Meldung nicht innerhalb von 110s übergeben wird, wird die Störung der
Übertragung aufgezeichnet.
Werkseinstellung: nicht speichern
7.9. Anzeige
der
Störung
Zentralschutzpult (PCO) innerhalb von 110s
Diese Sequenz ermöglicht anzuwählen, dass im Falle der Nichtübergabe der
Meldung ans PCO innerhalb von 110s das System eine Kommunikatorstörung
anzeigen wird (einschl. der Aufzeichnung der Störung in den Ereignisspeicher):
002 0 nicht anzeigen
002 1 anzeigen
Bemerkungen :
Der Kommunikator versucht, die Information auch nach der Indikation der
Kommunikationsstörung
zu
Meldungsübergabe wird die Störungsanzeige beendet)
Für die Meldung der Kontrolle der Verbindung ist das Zeitlimit der Indikation
der Kommunikationsstörung in der Länge von 300 Minuten gegeben. Wenn
in dem Zeitraum der Nichtübergabe der Meldung die Anforderung an eine
andere Meldungsübertragung erscheint, beginnt die Abmessung von 110s.
Werkseinstellung: nicht indizieren
Subsystem
Quellennummer.
geteilten
System
ans
Zentralschutzpult
bei
Nichtübergabe
übergeben
(durch
eine
erfolgreiche
7.10. URL- / IP- Adresse für die Datenübertragungen
Der Kommunikator unterstützt die Übertragung von Sonderdaten (z.B.
Bildinformationen aus dem JA-84P) aus dem System an die festgelegte IP-
Adresse, die mit folgender Sequenz eingestellt wird:
013 xx..x 0
wo:
xxx...x die IP Adresse und Port ist– wird z.B. im folgenden Format
eingegeben:
013 8 192 168 021 123 07070 0
wo 8 das Zeichen # einlegt, womit es bezeichnet wird, dass es
sich um eine IP Adresse handelt – die muss als 12 Zahlen, gefolgt
mit 5 Zahlen des Ports, eingegeben werden (alles ohne
Trennzeichen)
Das Löschen dieser IP Adresse wird mit der Eingabe von 013 0 durchgeführt.
Bemerkungen :
Wenn Sie im System nicht Peripherien benutzen, die diese Funktion
unterstützen, stellen Sie bitte keine IP Adresse ein.
Die Adresse kann aus dem Programm OLink auch im Format URL
eingegeben werden, aus der Systemtastatur nut als Zahlen
Werkseinstellung : URL - lib1.jablotron.cz:7070
7.11. Blockierung der PCO- Einstellung mit dem Kode
Die
Einstellung
Zentralschutzpult beeinflussen, kann mittels eines Kodes blockiert werden. Die
Blockierung wird durch Eingabe folgender Sequenz durchgeführt:
091 xx..x 0 wo xx..x Ihr PCO- Kode ist (4 bis 8 Zahlen)
Bemerkungen :
Durch Eingabe des Kodes mittels dieser Sequenz und der nachfolgenden
Beendigung des Servicemodi wird die Einstellung aller Parameter, die die
Übertragung ans PCO beeinflussen (angeführt im Sequenzenverzeichnis
Tab. 6 ) blockiert.
Wenn die Einstellung des Zentralschutzpultes blockiert ist, kann sie im
Servicemodus mit der Eingabe von 092 xx..x 0 freigegeben werden, wo
xx..x Ihr eingestellter PCO- Kode ist. Durch Beendigung des Servicemodus
wird die Einstellung wieder blockiert.
Die Blockierung kann durch Löschen des Blockierungskodes durch Eingabe
von 091 0 dauerhaft aufgehoben werden (der Kode kann nur dann gelöscht
werden, wenn die Einstellung des PCO freigegeben ist)
Werkseinstellung: Einstellung PCO freigegeben
7.12. Wiederholung der Übertragungen ans PCO
Der Kommunikator versucht, die Meldung an die Hauptnummer zu übergeben, im
Falle eines Misserfolgs dann an die Ersatznummer. Wenn die Übertragung
misslingt, wiederholt der Kommunikator den Versuch um die Übergabe an dieses
Pult mit einer Verzögerung, die mit folgender Sequenz eingestellt wird:
0001 p mmss
wo:
p
mmss
Werkseinstellung: 15s
7.13. Anzahl der Wiederholungsversuche
Bestimmt, wie viel Male nacheinander der Kommunikator nach einer erfolgslosen
Übertragung versuchen wird, die Informationen ans PCO zu übergeben. Es
können bis 9 Versuche eingestellt werden. Die werden mit folgender Sequenz
eingestellt:
0002 p n
wo:
p
n
Werkseinstellung: 2 Versuche
7.14. Integrierter Modul für die Bilderübertragung
Der Kommunikator verfügt über einen eingebauten Modul für die Übertragung
der Aufnahmen aus dem Detektor JA-84P. Für eine erfolgreiche Übertragung an
den Bildserver ist die Einstellung siehe 7.10 nötig. Die Adresse des Jablotron-
Servers für die Beschauung der Bilder ist http://img.jablotron.cz.
IP Adresse für die Absendung der Bilder:
URL: lib1.jablotron.cz:7070
Hinweis: Die eingestellten oder geänderten Parameter sind erst nach der
Beendigung des Servicemodi gültig.
Anzeige der Bildübertragung am Modul
ans
Nach der Aufnahme der Bilder aus dem JA-84P werden diese umgehend an
den GSM Kommunikator und nachfolgend an einen gesicherten Server (falls
dieser eingestellt ist) abgesendet
Die Übertragung aus dem PIR in den Kommunikator wird durch Blinken der
grünen LED (links unter dem Halter der SIM Karte) (im Intervall 1x pro
Sekunde angezeigt - siehe Bild 1.
Eine erfolgreiche Bildübertragung in den Kommunikator wird durch einen
langen Schein der grünen LED bestätigt.
Die Übertragung an den Server wird von der roten LED signalisiert
Die Übertragung an den Server ist erfolgreich, soweit die rote LED lange
scheint
Eine erfolgslose Bildübertragung in den Kommunikator wird durch schnelles
Blinken der grünen LED angezeigt.
Eine erfolgslose Bildübertragung aus dem Kommunikator an den Server wird
durch schnelles Blinken der roten LED angezeigt. .
Bemerkungen :
Die Gesamtzeit für die Übertragung an den Server beträgt 20s.
72
aller
Parameter,
die
die
Informationsübergabe
1=PCO 1, 2=PCO2
Zeitangabe von Minuten und Sekunden ist
1=PCO 1, 2=PCO 2
1 bis 9 Versuche
IP: 77.104.220.129:7070
ans
