11

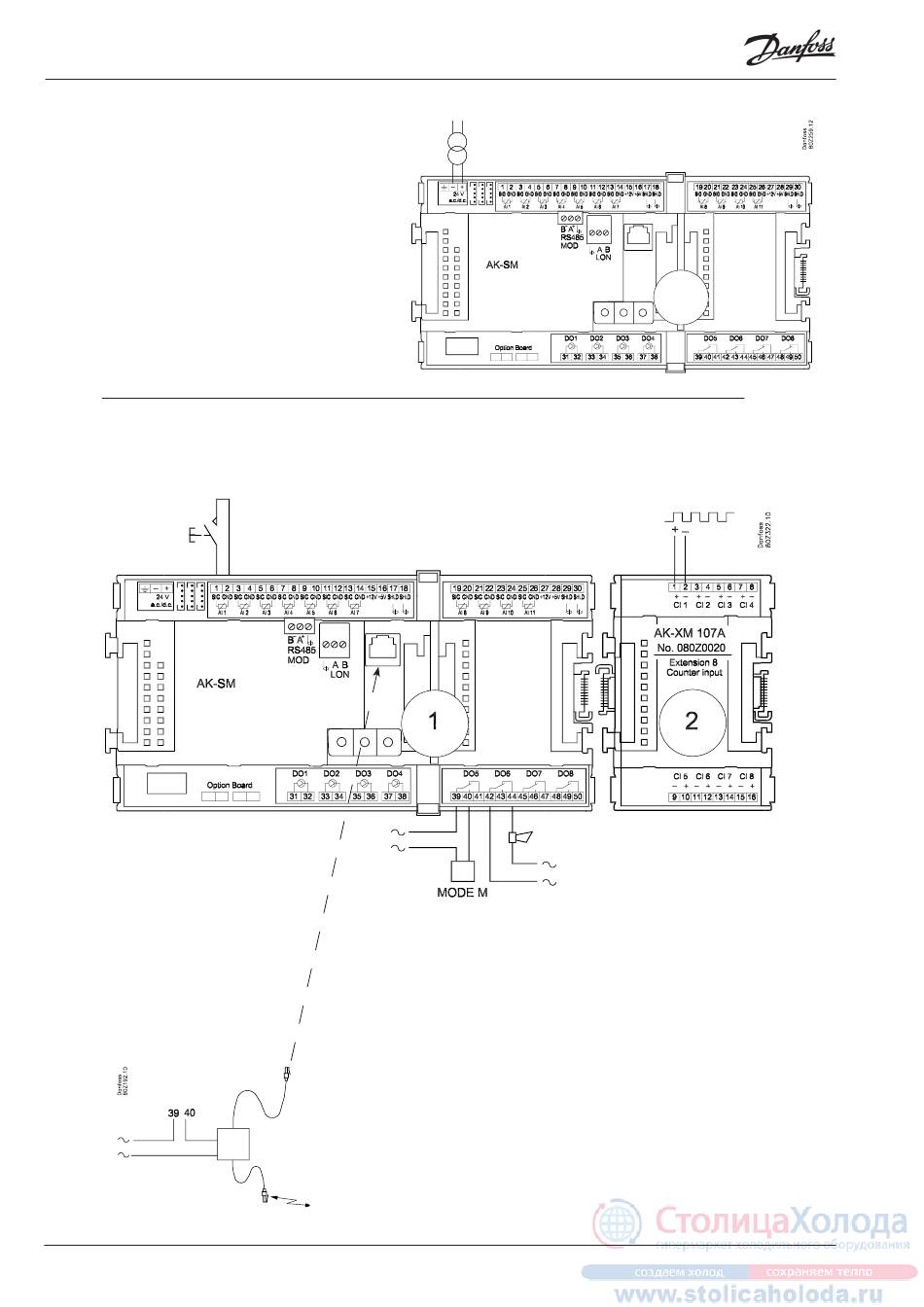

Anschlussdiagramm
Die Zeichnungen der einzelnen Module kön-
nen bei Danfoss angefordert werden.
Format = dwg und dxf.
Sie können dann selbst die Modulnummer im
Kreis eintragen und die einzelnen Anschlüsse
skizzieren.
Beispiel fortgesetzt:
34
Die Modemverbindung wird zu
dieser Buchse vorgenommen,
doch die Buchse wird auch vom
AK-ST 500 verwendet.
Der Modemstecker kann also erst
eingesteckt werden, wenn alle
Einstellungen im Systemmanager
abgeschlossen sind.
Systemmanager RS8EC503 © Danfoss 02-2012
AK-SM 720
