Anschluß und Montage
14a
der Temperaturfühler

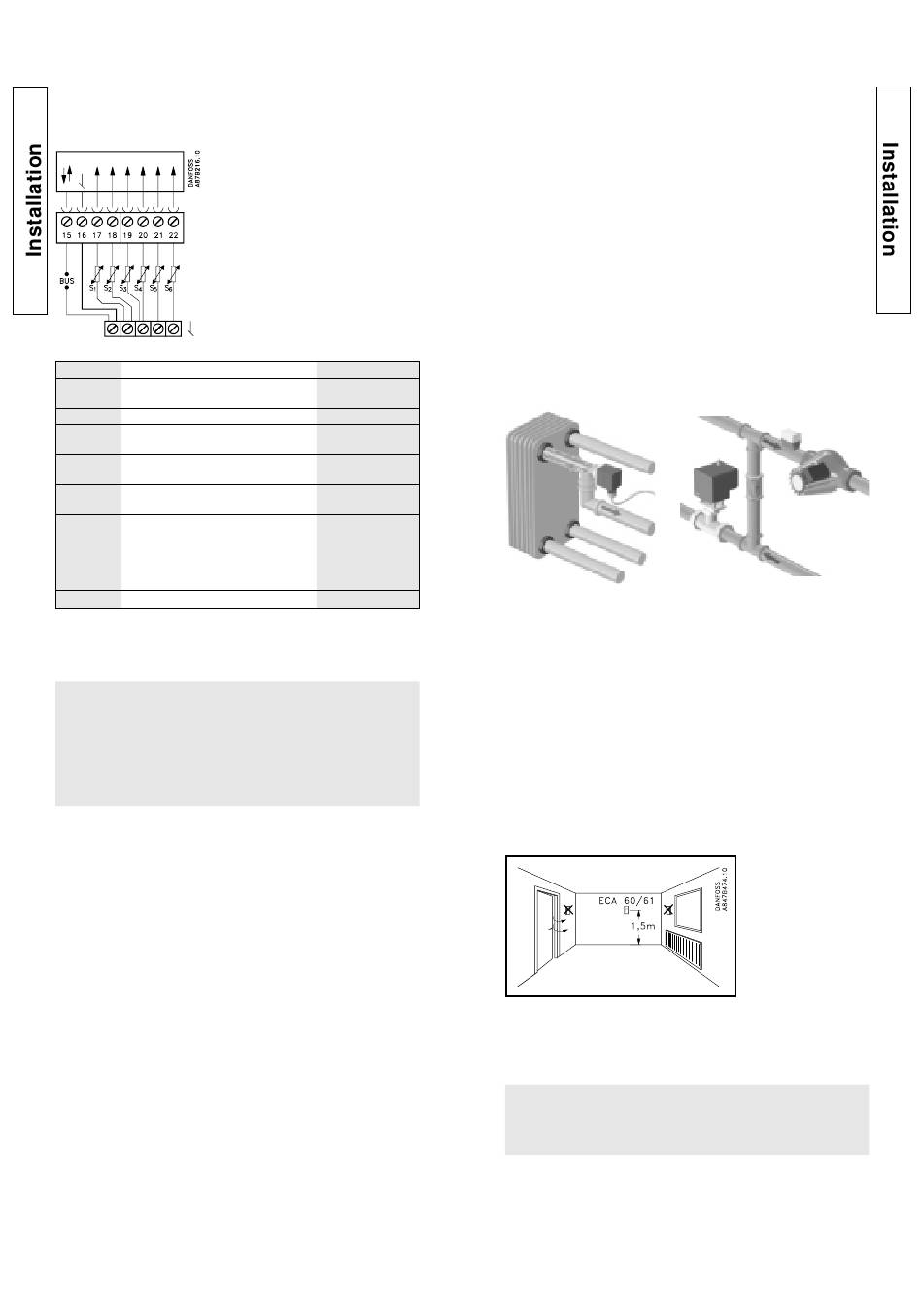

Anschluß der Temperaturfühler und der Bus-Leitung
Klemme Bezeichnung
15 und 16 Gerätebus/Raumleitgerät
Fernbedieningseinheit
17 und 16 Außentemperaturfühler
18 und 16 Vorlauftemperaturfühler
Kreis I
19 und 16 Rücklauftemperaturfühler
Kreis I
20 und 16 Vorlauftemperaturfühler
Kreis II
21 und 16 Rücklauftemperaturfühler
Kreis II
oder
unterer Speicherfühler
Kreis II
22 und 16 Oberer Speicherfühler
Verbinden Sie Klemme 16 und die Masseklemme.
Leitungsquerschnitt für Fühleranschlüsse: Min. 0,4 mm
Kabellänge: Max. 120 Meter (Fühler und Gerätebus).
Kabeltyp: Kupferkabel
Bitte beachten Sie:
Kabel, die länger als 100 Meter sind, können von
Störspannungen beeinflußt werden (EMC).
Typ
(empfohlen)
ECA 60/
ECA 61
S1 ESM-10
S2 ESMU/ESM-11/
ESMC
S3 ESMU/ESM-11/
ESMC
S4 ESMU/ESM-11/
ESMC
S5 ESMU/ESM-11/
ESMC
ESMB
S6 ESMU/ESMB
2
Es ist äußerst wichtig, daß die Fühler an den richtigen
Stellen plaziert sind.
Außentemperaturfühler (ESM-10)
Der Außentemperaturfühler sollte an der Nordseite des
Gebäudes angebracht werden, um ihn vor direktem
Sonnenlicht zu schützen. Er sollte nicht in der Nähe von
Türen oder Fenstern plaziert sein.
Vorlauftemperaturfühler (ESMU, ESM-11 oder ESMC)
Plazieren Sie den Fühler höchstens 15 cm vom Misch-
punkt entfernt. Für Anlagen mit Wärmeübertrager ist es
empfehlenswert, Fühler vom Typ ESMU in den Wärme-
übertragerausgang zu setzen. Vergewissern Sie sich, daß
die Oberfläche des Rohrs an der Stelle, wo Sie einen
Anlegefühler anbringen, sauber und trocken ist.
Nach der Montage sollte der Fühler keinen mechanischen
Belastungen ausgesetzt sein, da es sonst zu Beschädi-
gungen kommen kann.
Rücklauftemperaturfühler
(ESMU, ESM-11 oder ESMC)
Rücklauftemperaturfühler sollten möglichst dicht am
Mischpunkt bzw. im Rücklaufaustritt des Wärmeübertragers
plaziert sein.
Raumleitgerät ECA 60 und
Fernbedienungseinheit ECA 61
Plazieren Sie die Geräte weder an Außenwänden, noch in
der Nähe von Heizkörper, Fenstern und Türen.
(ESMU oder ESMB)
Plazieren Sie den Fühler entsprechend
der Herstellerangabe im Speicher.
Beachten Sie bitte:
Nach der Montage sollte der Fühler ESM-11 keinen
mechanischen Belastungen ausgesetzt sein, da es sonst zu
Beschädigungen kommen kann.
14b
