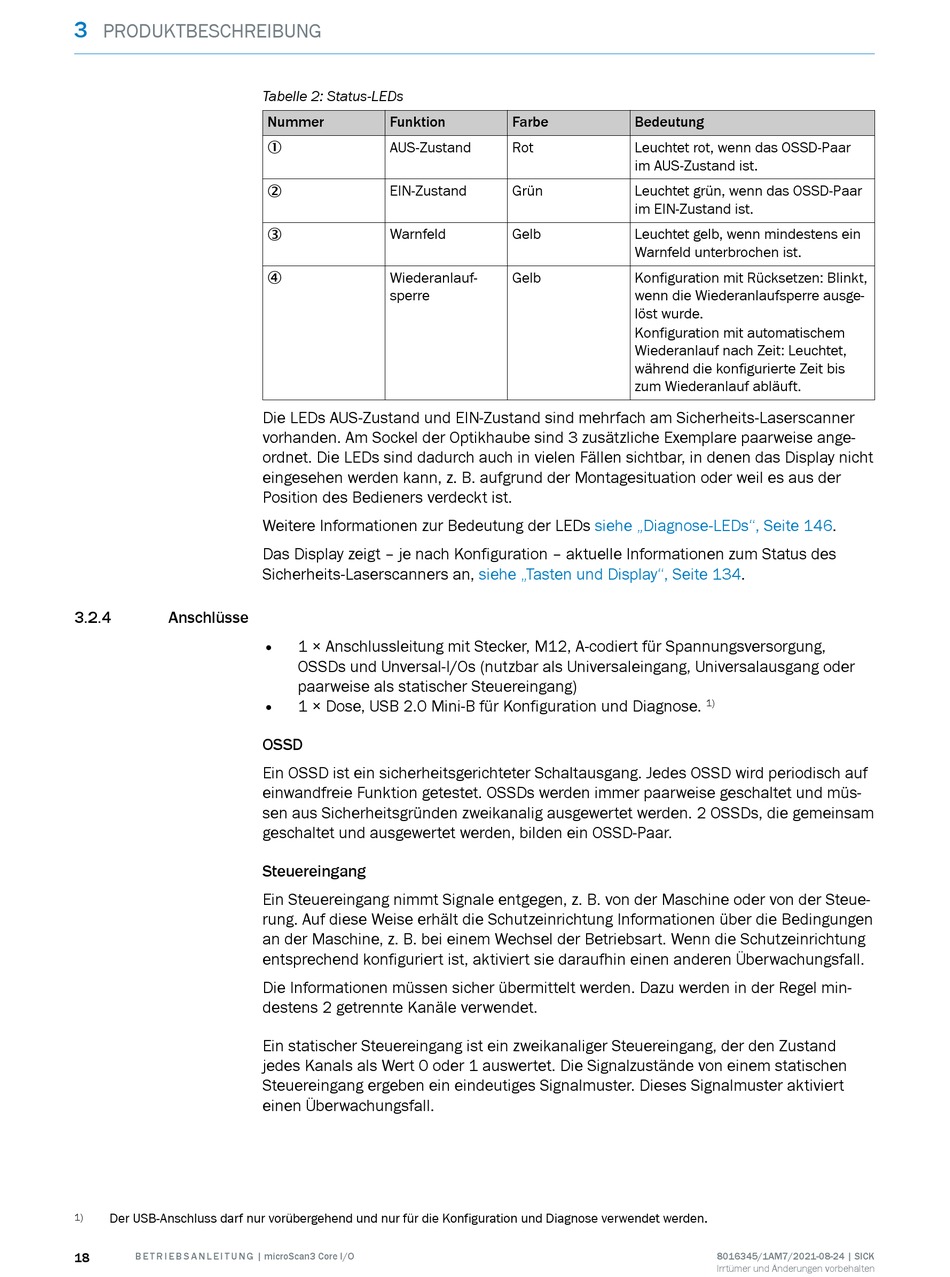

3
PRODUKTBESCHREIBUNG
3.2.4 Anschlüsse
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
1)
18 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
Tabelle 2: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Weitere Informationen zur Bedeutung der LEDs
Das Display zeigt – je nach Konfiguration – aktuelle Informationen zum Status des
Sicherheits-Laserscanners an,
• 1 × Anschlussleitung mit Stecker, M12, A-codiert für Spannungsversorgung,
OSSDs und Unversal-I/Os (nutzbar als Universaleingang, Universalausgang oder
paarweise als statischer Steuereingang)
• 1 × Dose, USB 2.0 Mini-B für Konfiguration und Diagnose.
OSSD
Ein OSSD ist ein sicherheitsgerichteter Schaltausgang. Jedes OSSD wird periodisch auf
einwandfreie Funktion getestet. OSSDs werden immer paarweise geschaltet und müs‐
sen aus Sicherheitsgründen zweikanalig ausgewertet werden. 2 OSSDs, die gemeinsam
geschaltet und ausgewertet werden, bilden ein OSSD-Paar.
Steuereingang
Ein Steuereingang nimmt Signale entgegen, z. B. von der Maschine oder von der Steue‐
rung. Auf diese Weise erhält die Schutzeinrichtung Informationen über die Bedingungen
an der Maschine, z. B. bei einem Wechsel der Betriebsart. Wenn die Schutzeinrichtung
entsprechend konfiguriert ist, aktiviert sie daraufhin einen anderen Überwachungsfall.
Die Informationen müssen sicher übermittelt werden. Dazu werden in der Regel min‐
destens 2 getrennte Kanäle verwendet.
Ein statischer Steuereingang ist ein zweikanaliger Steuereingang, der den Zustand
jedes Kanals als Wert 0 oder 1 auswertet. Die Signalzustände von einem statischen
Steuereingang ergeben ein eindeutiges Signalmuster. Dieses Signalmuster aktiviert
einen Überwachungsfall.
Farbe Bedeutung
Rot Leuchtet rot, wenn das OSSD-Paar
im AUS-Zustand ist.
Grün Leuchtet grün, wenn das OSSD-Paar
im EIN-Zustand ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Konfiguration mit Rücksetzen: Blinkt,
wenn die Wiederanlaufsperre ausge‐
löst wurde.
Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
siehe „Diagnose-LEDs", Seite
siehe „Tasten und Display", Seite
146.
134.
1)
