7.11 Überwachungsfälle

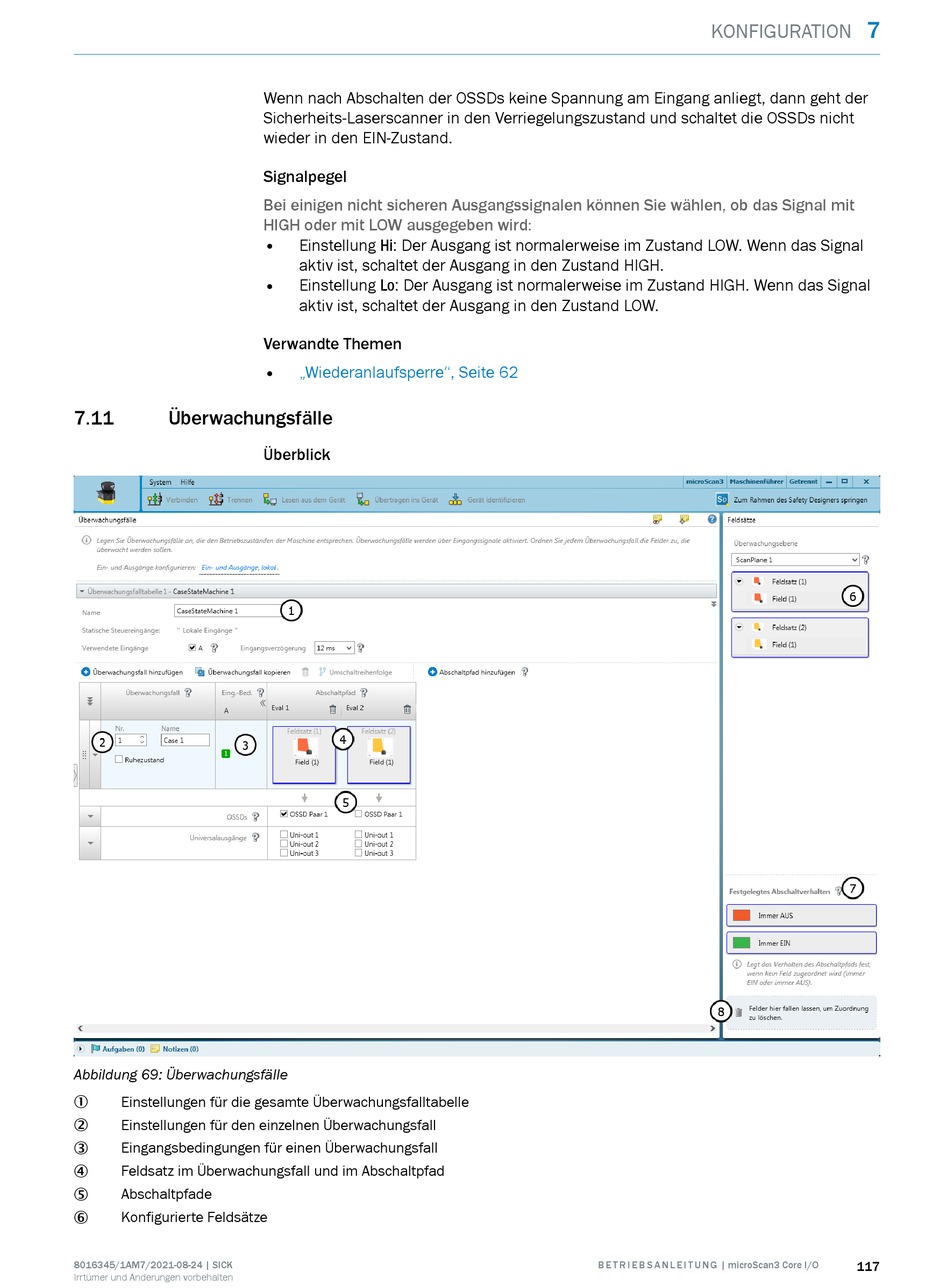

Abbildung 69: Überwachungsfälle
Einstellungen für die gesamte Überwachungsfalltabelle
1
Einstellungen für den einzelnen Überwachungsfall
2
Eingangsbedingungen für einen Überwachungsfall
3
Feldsatz im Überwachungsfall und im Abschaltpfad
4
Abschaltpfade
5
Konfigurierte Feldsätze
6
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Wenn nach Abschalten der OSSDs keine Spannung am Eingang anliegt, dann geht der
Sicherheits-Laserscanner in den Verriegelungszustand und schaltet die OSSDs nicht
wieder in den EIN-Zustand.
Signalpegel
Bei einigen nicht sicheren Ausgangssignalen können Sie wählen, ob das Signal mit
HIGH oder mit LOW ausgegeben wird:
• Einstellung Hi: Der Ausgang ist normalerweise im Zustand LOW. Wenn das Signal
aktiv ist, schaltet der Ausgang in den Zustand HIGH.
•
Einstellung Lo: Der Ausgang ist normalerweise im Zustand HIGH. Wenn das Signal
aktiv ist, schaltet der Ausgang in den Zustand LOW.
Verwandte Themen
• „Wiederanlaufsperre", Seite 62
