7
KONFIGURATION
7.14
Überwachungsfälle

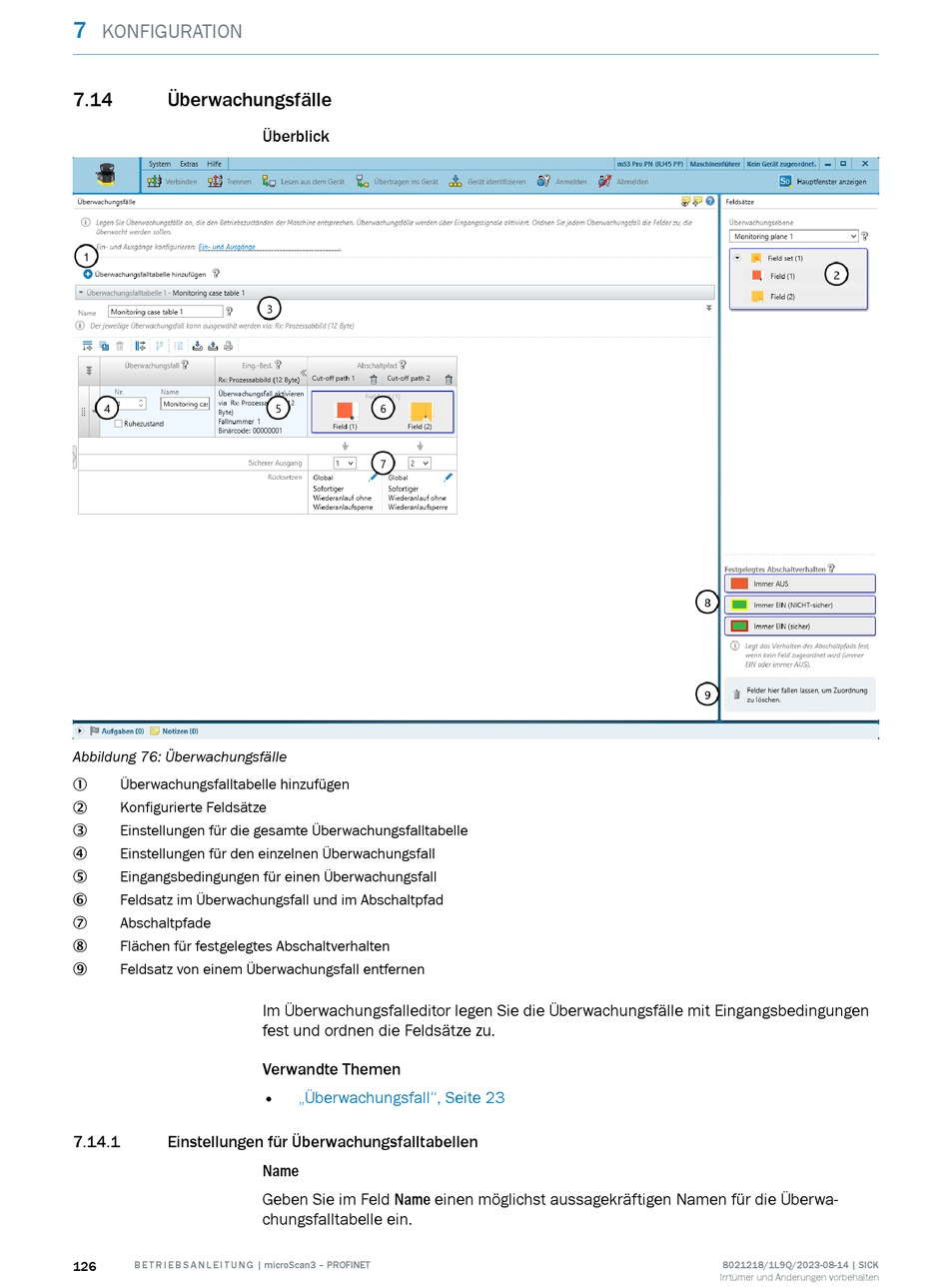

Abbildung 76: Überwachungsfälle
Überwachungsfalltabelle hinzufügen
1
Konfigurierte Feldsätze
2
Einstellungen für die gesamte Überwachungsfalltabelle
3
Einstellungen für den einzelnen Überwachungsfall
4
Eingangsbedingungen für einen Überwachungsfall
5
Feldsatz im Überwachungsfall und im Abschaltpfad
6
Abschaltpfade
7
Flächen für festgelegtes Abschaltverhalten
8
Feldsatz von einem Überwachungsfall entfernen
9
7.14.1
Einstellungen für Überwachungsfalltabellen
126
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Überblick
Im Überwachungsfalleditor legen Sie die Überwachungsfälle mit Eingangsbedingungen
fest und ordnen die Feldsätze zu.
Verwandte Themen
•
„Überwachungsfall", Seite 23
Name
Geben Sie im Feld Name einen möglichst aussagekräftigen Namen für die Überwa‐
chungsfalltabelle ein.
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
