Ein- Und Ausgänge - Sick Microscan3 Betriebsanleitung

7
KONFIGURATION
7.12 Ein- und Ausgänge

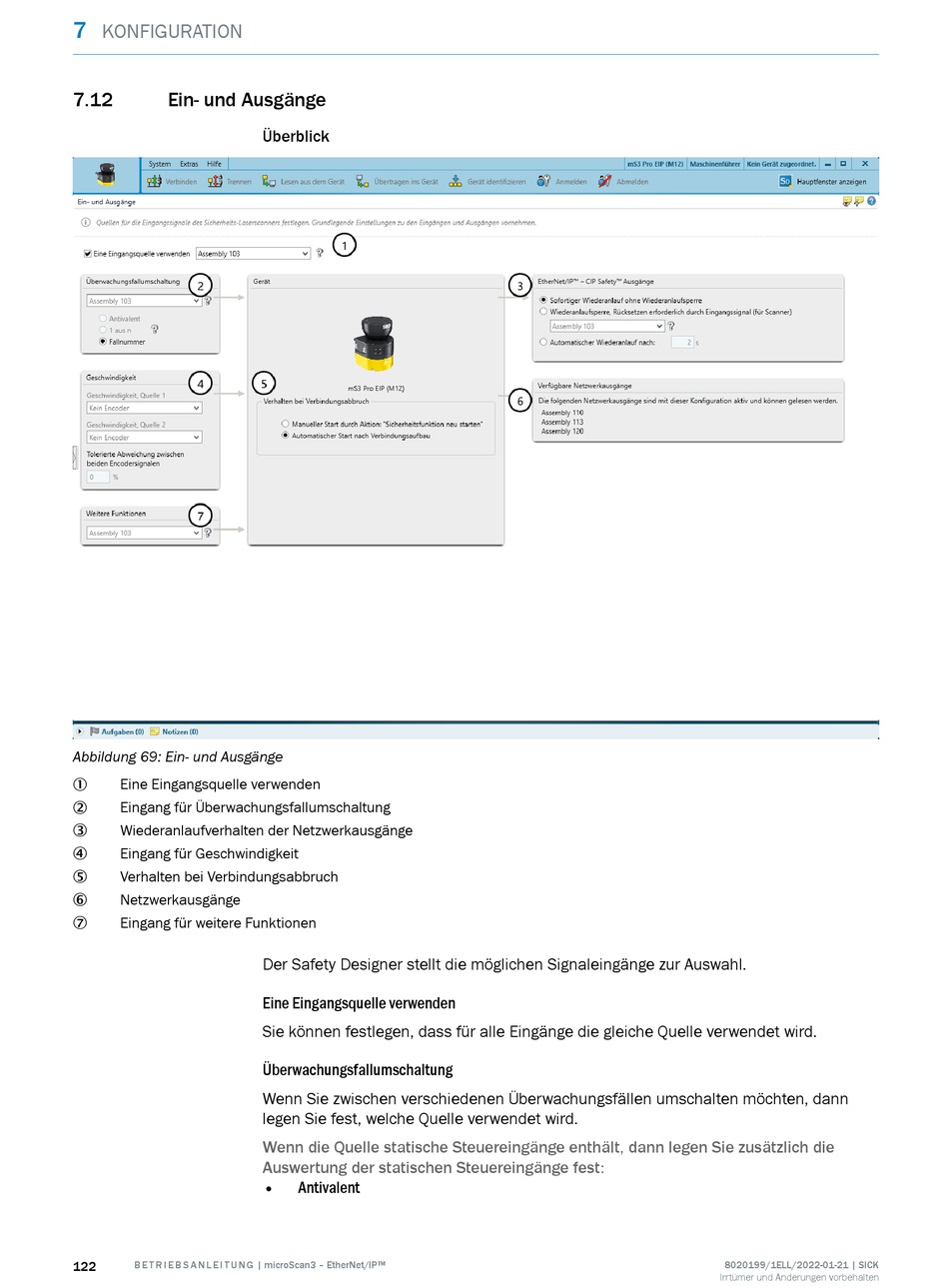

Abbildung 69: Ein- und Ausgänge
Eine Eingangsquelle verwenden
1
Eingang für Überwachungsfallumschaltung
2
Wiederanlaufverhalten der Netzwerkausgänge
3
Eingang für Geschwindigkeit
4
Verhalten bei Verbindungsabbruch
5
Netzwerkausgänge
6
Eingang für weitere Funktionen
7
122 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Überblick
Der Safety Designer stellt die möglichen Signaleingänge zur Auswahl.
Eine Eingangsquelle verwenden
Sie können festlegen, dass für alle Eingänge die gleiche Quelle verwendet wird.
Überwachungsfallumschaltung
Wenn Sie zwischen verschiedenen Überwachungsfällen umschalten möchten, dann
legen Sie fest, welche Quelle verwendet wird.
Wenn die Quelle statische Steuereingänge enthält, dann legen Sie zusätzlich die
Auswertung der statischen Steuereingänge fest:
• Antivalent
8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
