KONFIGURATION
7.13
Ein- und Ausgänge

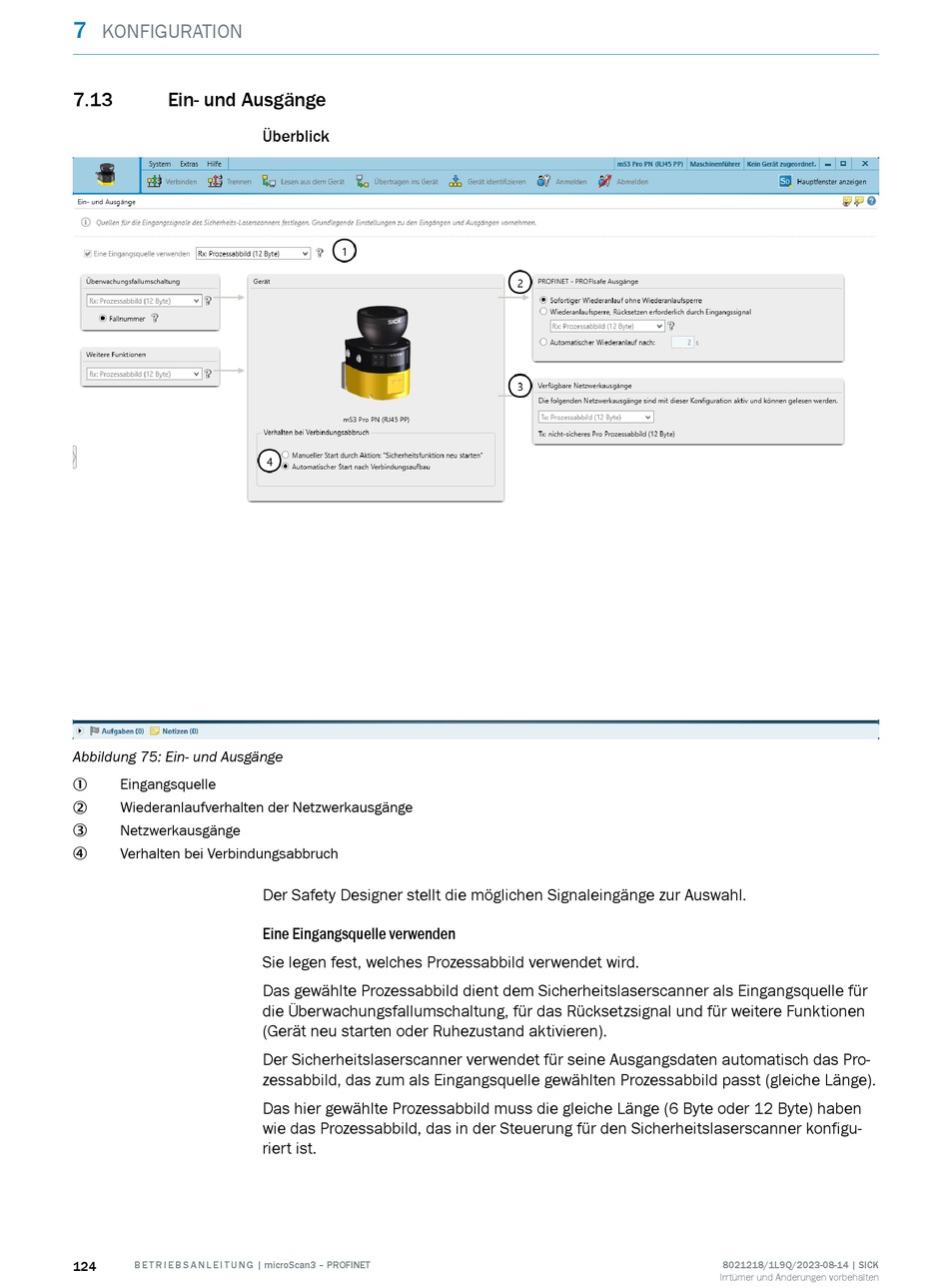

Abbildung 75: Ein- und Ausgänge
Eingangsquelle
1
Wiederanlaufverhalten der Netzwerkausgänge
2
Netzwerkausgänge
3
Verhalten bei Verbindungsabbruch
4
124
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Überblick
Der Safety Designer stellt die möglichen Signaleingänge zur Auswahl.
Eine Eingangsquelle verwenden
Sie legen fest, welches Prozessabbild verwendet wird.
Das gewählte Prozessabbild dient dem Sicherheitslaserscanner als Eingangsquelle für
die Überwachungsfallumschaltung, für das Rücksetzsignal und für weitere Funktionen
(Gerät neu starten oder Ruhezustand aktivieren).
Der Sicherheitslaserscanner verwendet für seine Ausgangsdaten automatisch das Pro‐
zessabbild, das zum als Eingangsquelle gewählten Prozessabbild passt (gleiche Länge).
Das hier gewählte Prozessabbild muss die gleiche Länge (6 Byte oder 12 Byte) haben
wie das Prozessabbild, das in der Steuerung für den Sicherheitslaserscanner konfigu‐
riert ist.
