7
KONFIGURATION
7.10 Ein- und Ausgänge, lokal

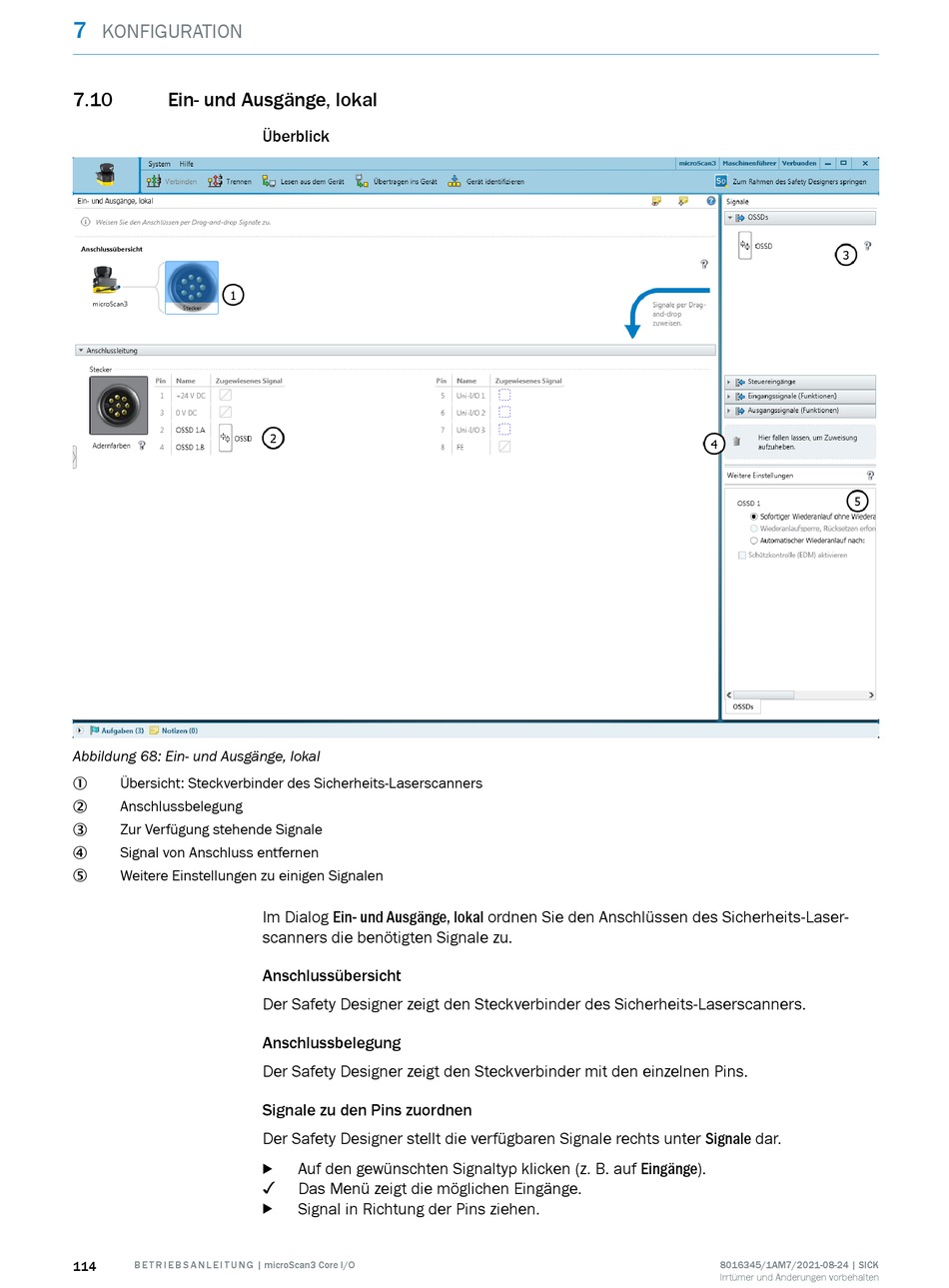

Abbildung 68: Ein- und Ausgänge, lokal
Übersicht: Steckverbinder des Sicherheits-Laserscanners
1
Anschlussbelegung
2
Zur Verfügung stehende Signale
3
Signal von Anschluss entfernen
4
Weitere Einstellungen zu einigen Signalen
5
114 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
Überblick
Im Dialog Ein- und Ausgänge, lokal ordnen Sie den Anschlüssen des Sicherheits-Laser‐
scanners die benötigten Signale zu.
Anschlussübersicht
Der Safety Designer zeigt den Steckverbinder des Sicherheits-Laserscanners.
Anschlussbelegung
Der Safety Designer zeigt den Steckverbinder mit den einzelnen Pins.
Signale zu den Pins zuordnen
Der Safety Designer stellt die verfügbaren Signale rechts unter Signale dar.
Auf den gewünschten Signaltyp klicken (z. B. auf Eingänge).
b
✓
Das Menü zeigt die möglichen Eingänge.
Signal in Richtung der Pins ziehen.
b
