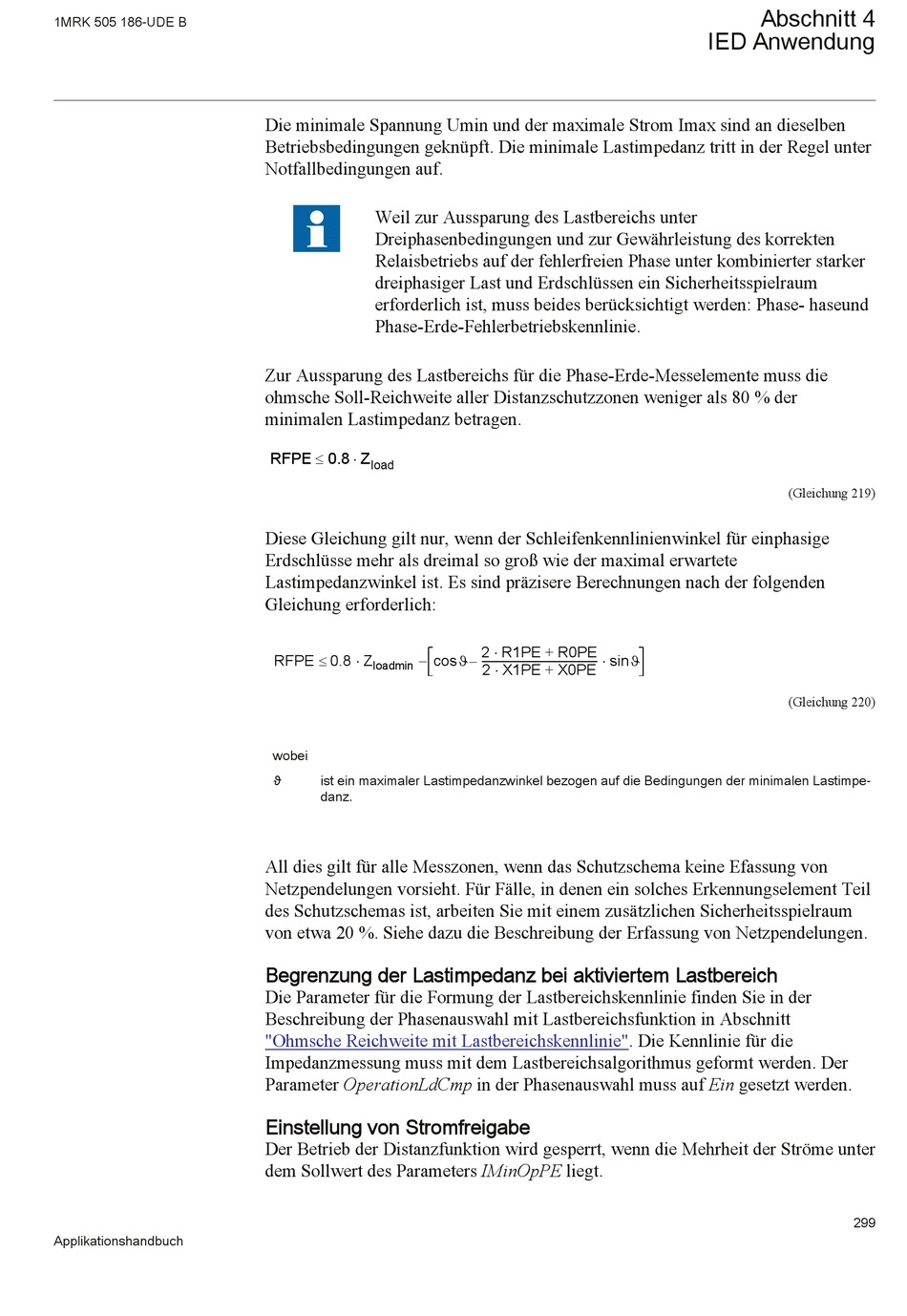

Die minimale Spannung Umin und der maximale Strom Imax sind an dieselben
Betriebsbedingungen geknüpft. Die minimale Lastimpedanz tritt in der Regel unter
Notfallbedingungen auf.
Weil zur Aussparung des Lastbereichs unter
Dreiphasenbedingungen und zur Gewährleistung des korrekten
Relaisbetriebs auf der fehlerfreien Phase unter kombinierter starker
dreiphasiger Last und Erdschlüssen ein Sicherheitsspielraum
erforderlich ist, muss beides berücksichtigt werden: Phase- haseund
Phase-Erde-Fehlerbetriebskennlinie.
Zur Aussparung des Lastbereichs für die Phase-Erde-Messelemente muss die
ohmsche Soll-Reichweite aller Distanzschutzzonen weniger als 80 % der
minimalen Lastimpedanz betragen.
£ ×
RFPE 0.8 Z
load
EQUATION792 V1 DE
Diese Gleichung gilt nur, wenn der Schleifenkennlinienwinkel für einphasige
Erdschlüsse mehr als dreimal so groß wie der maximal erwartete
Lastimpedanzwinkel ist. Es sind präzisere Berechnungen nach der folgenden
Gleichung erforderlich:
£ × -
RFPE 0.8 Z cosJ
loadmin
EQUATION578 V1 DE
wobei
ϑ ist ein maximaler Lastimpedanzwinkel bezogen auf die Bedingungen der minimalen Lastimpe‐
danz.
All dies gilt für alle Messzonen, wenn das Schutzschema keine Efassung von
Netzpendelungen vorsieht. Für Fälle, in denen ein solches Erkennungselement Teil
des Schutzschemas ist, arbeiten Sie mit einem zusätzlichen Sicherheitsspielraum
von etwa 20 %. Siehe dazu die Beschreibung der Erfassung von Netzpendelungen.
Begrenzung der Lastimpedanz bei aktiviertem Lastbereich
Die Parameter für die Formung der Lastbereichskennlinie finden Sie in der
Beschreibung der Phasenauswahl mit Lastbereichsfunktion in Abschnitt
"Ohmsche Reichweite mit
Impedanzmessung muss mit dem Lastbereichsalgorithmus geformt werden. Der
Parameter OperationLdCmp in der Phasenauswahl muss auf Ein gesetzt werden.

Einstellung von Stromfreigabe

Der Betrieb der Distanzfunktion wird gesperrt, wenn die Mehrheit der Ströme unter
dem Sollwert des Parameters IMinOpPE liegt.
×
2 R1PE + R0PE
×
– -------------------------------------------- - sinJ
×
2 X1PE + X0PE
Lastbereichskennlinie". Die Kennlinie für die
Abschnitt 4
IED Anwendung
(Gleichung 219)
(Gleichung 220)
