Betriebsanleitung
C 4000 Entry/Exit
4
Konfigurierbare Funktionen
ACHTUNG
ACHTUNG
Hinweis
Tab. 3: Zulässige
Konfiguration der
Wiederanlaufsperre
Empfehlung
8 010 236/NA55/23-10-03

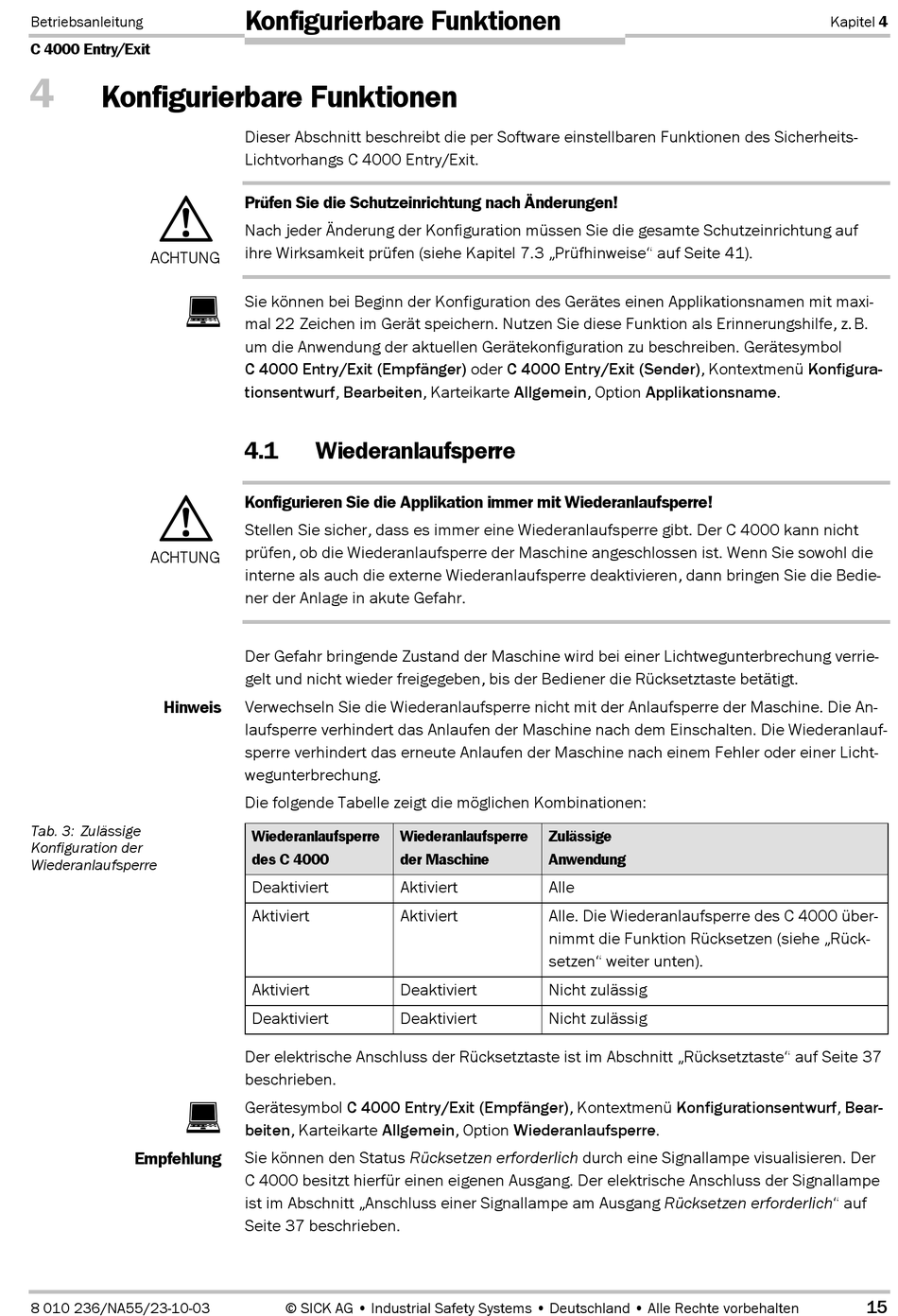

Konfigurierbare Funktionen
Dieser Abschnitt beschreibt die per Software einstellbaren Funktionen des Sicherheits-
Lichtvorhangs C 4000 Entry/Exit.
Prüfen Sie die Schutzeinrichtung nach Änderungen!
Nach jeder Änderung der Konfiguration müssen Sie die gesamte Schutzeinrichtung auf
ihre Wirksamkeit prüfen (siehe Kapitel 7.3 „Prüfhinweise" auf Seite 41).
Sie können bei Beginn der Konfiguration des Gerätes einen Applikationsnamen mit maxi-
mal 22 Zeichen im Gerät speichern. Nutzen Sie diese Funktion als Erinnerungshilfe, z.B.
um die Anwendung der aktuellen Gerätekonfiguration zu beschreiben. Gerätesymbol
C 4000 Entry/Exit (Empfänger) oder C 4000 Entry/Exit (Sender), Kontextmenü Konfigura-
tionsentwurf, Bearbeiten, Karteikarte Allgemein, Option Applikationsname.
4.1
Wiederanlaufsperre
Konfigurieren Sie die Applikation immer mit Wiederanlaufsperre!
Stellen Sie sicher, dass es immer eine Wiederanlaufsperre gibt. Der C 4000 kann nicht
prüfen, ob die Wiederanlaufsperre der Maschine angeschlossen ist. Wenn Sie sowohl die
interne als auch die externe Wiederanlaufsperre deaktivieren, dann bringen Sie die Bedie-
ner der Anlage in akute Gefahr.
Der Gefahr bringende Zustand der Maschine wird bei einer Lichtwegunterbrechung verrie-
gelt und nicht wieder freigegeben, bis der Bediener die Rücksetztaste betätigt.
Verwechseln Sie die Wiederanlaufsperre nicht mit der Anlaufsperre der Maschine. Die An-
laufsperre verhindert das Anlaufen der Maschine nach dem Einschalten. Die Wiederanlauf-
sperre verhindert das erneute Anlaufen der Maschine nach einem Fehler oder einer Licht-
wegunterbrechung.
Die folgende Tabelle zeigt die möglichen Kombinationen:
Wiederanlaufsperre
Wiederanlaufsperre
des C 4000
der Maschine
Deaktiviert
Aktiviert
Aktiviert
Aktiviert
Aktiviert
Deaktiviert
Deaktiviert
Deaktiviert
Der elektrische Anschluss der Rücksetztaste ist im Abschnitt „Rücksetztaste" auf Seite 37
beschrieben.
Gerätesymbol C 4000 Entry/Exit (Empfänger), Kontextmenü Konfigurationsentwurf, Bear-
beiten, Karteikarte Allgemein, Option Wiederanlaufsperre.
Sie können den Status Rücksetzen erforderlich durch eine Signallampe visualisieren. Der
C 4000 besitzt hierfür einen eigenen Ausgang. Der elektrische Anschluss der Signallampe
ist im Abschnitt „Anschluss einer Signallampe am Ausgang Rücksetzen erforderlich" auf
Seite 37 beschrieben.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Zulässige
Anwendung
Alle
Alle. Die Wiederanlaufsperre des C 4000 über-
nimmt die Funktion Rücksetzen (siehe „Rück-
setzen" weiter unten).
Nicht zulässig
Nicht zulässig
Kapitel 4
15
