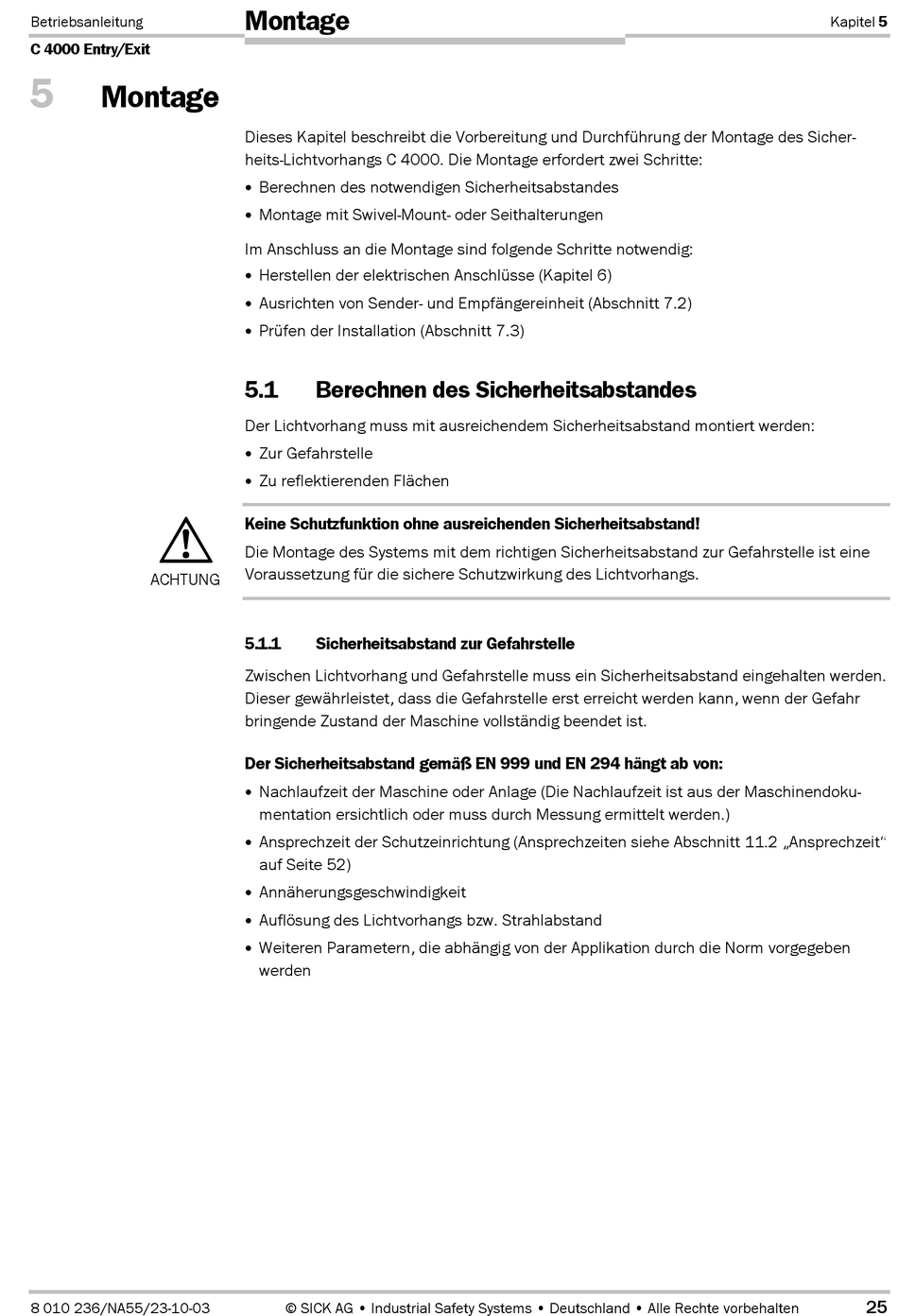

Betriebsanleitung
C 4000 Entry/Exit
5
Montage
ACHTUNG
8 010 236/NA55/23-10-03
Montage
Dieses Kapitel beschreibt die Vorbereitung und Durchführung der Montage des Sicher-
heits-Lichtvorhangs C 4000. Die Montage erfordert zwei Schritte:
Berechnen des notwendigen Sicherheitsabstandes
Montage mit Swivel-Mount- oder Seithalterungen
Im Anschluss an die Montage sind folgende Schritte notwendig:
Herstellen der elektrischen Anschlüsse (Kapitel 6)
Ausrichten von Sender- und Empfängereinheit (Abschnitt 7.2)
Prüfen der Installation (Abschnitt 7.3)
5.1
Berechnen des Sicherheitsabstandes
Der Lichtvorhang muss mit ausreichendem Sicherheitsabstand montiert werden:
Zur Gefahrstelle
Zu reflektierenden Flächen
Keine Schutzfunktion ohne ausreichenden Sicherheitsabstand!
Die Montage des Systems mit dem richtigen Sicherheitsabstand zur Gefahrstelle ist eine
Voraussetzung für die sichere Schutzwirkung des Lichtvorhangs.
5.1.1
Sicherheitsabstand zur Gefahrstelle
Zwischen Lichtvorhang und Gefahrstelle muss ein Sicherheitsabstand eingehalten werden.
Dieser gewährleistet, dass die Gefahrstelle erst erreicht werden kann, wenn der Gefahr
bringende Zustand der Maschine vollständig beendet ist.
Der Sicherheitsabstand gemäß EN 999 und EN 294 hängt ab von:
Nachlaufzeit der Maschine oder Anlage (Die Nachlaufzeit ist aus der Maschinendoku-
mentation ersichtlich oder muss durch Messung ermittelt werden.)
Ansprechzeit der Schutzeinrichtung (Ansprechzeiten siehe Abschnitt 11.2 „Ansprechzeit"
auf Seite 52)
Annäherungsgeschwindigkeit
Auflösung des Lichtvorhangs bzw. Strahlabstand
Weiteren Parametern, die abhängig von der Applikation durch die Norm vorgegeben
werden
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 5
25
