Betriebsanleitung
C 4000 Entry/Exit

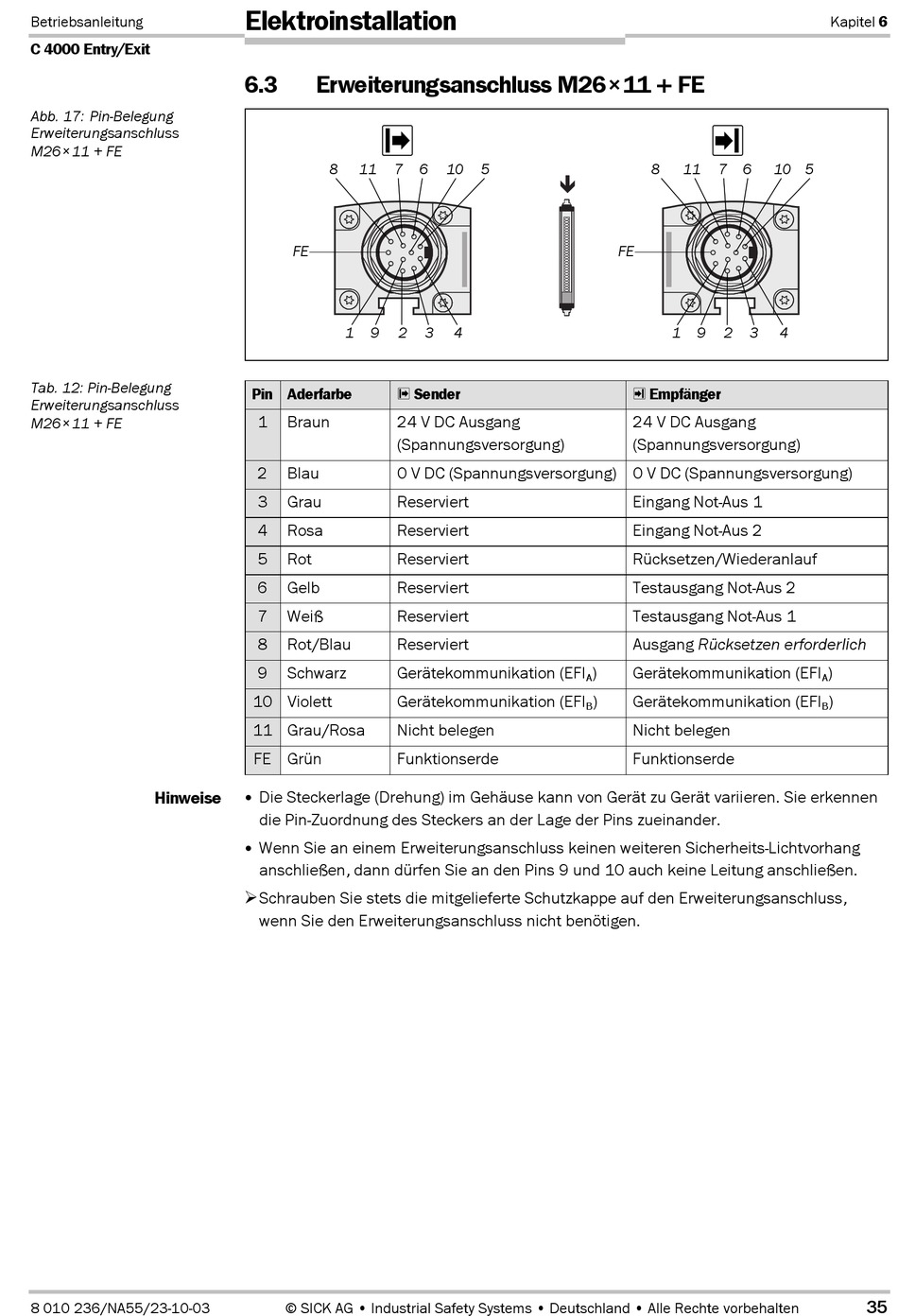

Abb. 17: Pin-Belegung
Erweiterungsanschluss
M26  × 11 + FE
Tab. 12: Pin-Belegung
Erweiterungsanschluss
M26  × 11 + FE
Hinweise
8 010 236/NA55/23-10-03
Elektroinstallation
6.3 Erweiterungsanschluss M26× 11 + FE

8 11 7
FE
1 9 2
Pin Aderfarbe  Sender
1 Braun 24 V DC Ausgang
(Spannungsversorgung)
2 Blau 0 V DC (Spannungsversorgung) 0 V DC (Spannungsversorgung)
3 Grau Reserviert
4 Rosa Reserviert
5 Rot Reserviert
6 Gelb Reserviert
7 Weiß Reserviert
8 Rot/Blau Reserviert
9 Schwarz Gerätekommunikation (EFI
10 Violett Gerätekommunikation (EFI
11 Grau/Rosa Nicht belegen
FE Grün Funktionserde
 Die Steckerlage (Drehung) im Gehäuse kann von Gerät zu Gerät variieren. Sie erkennen
die Pin-Zuordnung des Steckers an der Lage der Pins zueinander.
 Wenn Sie an einem Erweiterungsanschluss keinen weiteren Sicherheits-Lichtvorhang
anschließen, dann dürfen Sie an den Pins 9 und 10 auch keine Leitung anschließen.
 Schrauben Sie stets die mitgelieferte Schutzkappe auf den Erweiterungsanschluss,
wenn Sie den Erweiterungsanschluss nicht benötigen.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
6 10 5
3 4
A
B

8 11 7 6
FE
1 9 2 3
 Empfänger
24 V DC Ausgang
(Spannungsversorgung)
Eingang Not-Aus 1
Eingang Not-Aus 2
Rücksetzen/Wiederanlauf
Testausgang Not-Aus 2
Testausgang Not-Aus 1
Ausgang Rücksetzen erforderlich
) Gerätekommunikation (EFI
) Gerätekommunikation (EFI
Nicht belegen
Funktionserde
Kapitel 6
10 5
4
)
A
)
B
35
