Kapitel 11

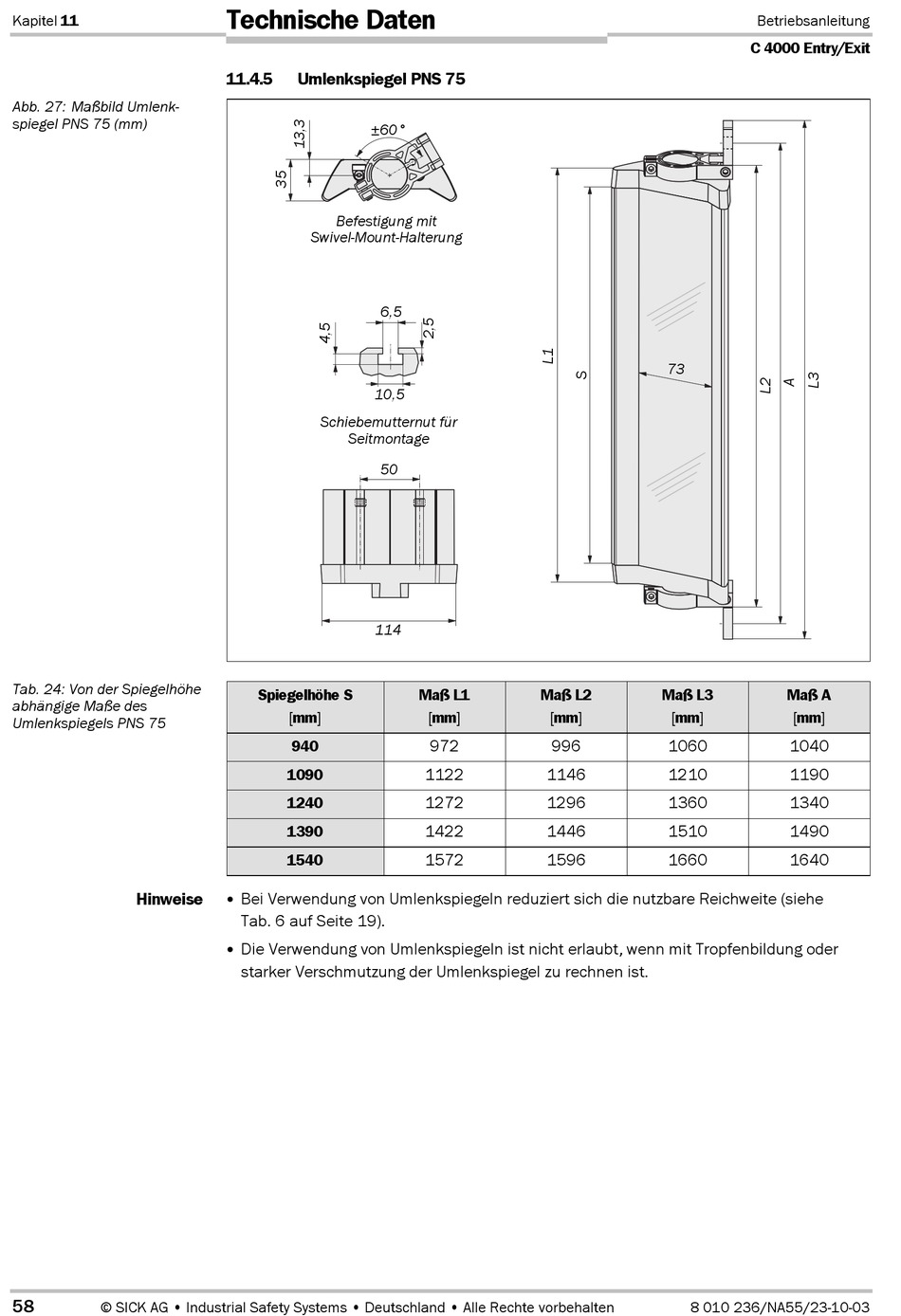

Abb. 27: Maßbild Umlenk-
spiegel PNS 75 (mm)
Tab. 24: Von der Spiegelhöhe
abhängige Maße des
Umlenkspiegels PNS 75
Hinweise
58
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Technische Daten
11.4.5
Umlenkspiegel PNS 75
±60°
Befestigung mit
Swivel-Mount-Halterung
6,5
10,5
Schiebemutternut für
Seitmontage
50
114
Spiegelhöhe S
[mm]
940
1090
1240
1390
1540
Bei Verwendung von Umlenkspiegeln reduziert sich die nutzbare Reichweite (siehe
Tab. 6 auf Seite 19).
Die Verwendung von Umlenkspiegeln ist nicht erlaubt, wenn mit Tropfenbildung oder
starker Verschmutzung der Umlenkspiegel zu rechnen ist.
Maß L1
Maß L2
[mm]
[mm]
972
996
1122
1146
1272
1296
1422
1446
1572
1596
Betriebsanleitung
C 4000 Entry/Exit
73
Maß L3
Maß A
[mm]
[mm]
1060
1040
1210
1190
1360
1340
1510
1490
1660
1640
8 010 236/NA55/23-10-03
