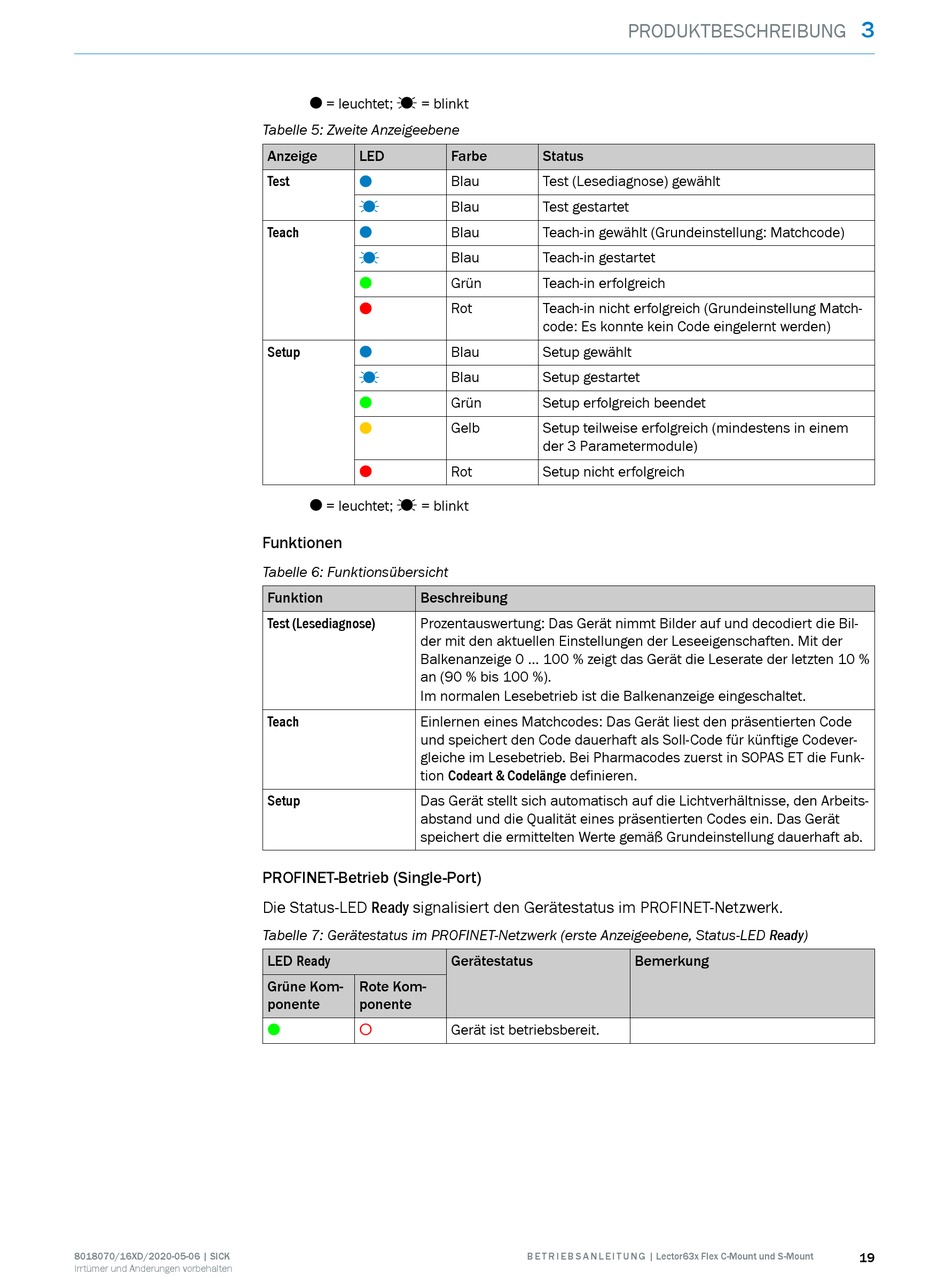

O = leuchtet; Ö = blinkt
Tabelle 5: Zweite Anzeigeebene
Anzeige LED
Test
O
Ö
Teach
O
Ö
O
O
Setup
O
Ö
O
O
O
O = leuchtet; Ö = blinkt

Funktionen

Tabelle 6: Funktionsübersicht
Funktion Beschreibung
Test (Lesediagnose) Prozentauswertung: Das Gerät nimmt Bilder auf und decodiert die Bil‐
der mit den aktuellen Einstellungen der Leseeigenschaften. Mit der
Balkenanzeige 0 ... 100 % zeigt das Gerät die Leserate der letzten 10 %
an (90 % bis 100 %).
Im normalen Lesebetrieb ist die Balkenanzeige eingeschaltet.
Teach Einlernen eines Matchcodes: Das Gerät liest den präsentierten Code
und speichert den Code dauerhaft als Soll-Code für künftige Codever‐
gleiche im Lesebetrieb. Bei Pharmacodes zuerst in SOPAS ET die Funk‐
tion Codeart & Codelänge definieren.
Setup Das Gerät stellt sich automatisch auf die Lichtverhältnisse, den Arbeits‐
abstand und die Qualität eines präsentierten Codes ein. Das Gerät
speichert die ermittelten Werte gemäß Grundeinstellung dauerhaft ab.
PROFINET-Betrieb (Single-Port)
Die Status-LED Ready signalisiert den Gerätestatus im PROFINET-Netzwerk.
Tabelle 7: Gerätestatus im PROFINET-Netzwerk (erste Anzeigeebene, Status-LED Ready)
LED Ready
Grüne Kom‐ Rote Kom‐
ponente ponente
O o
PRODUKTBESCHREIBUNG
Farbe Status
Blau Test (Lesediagnose) gewählt
Blau Test gestartet
Blau Teach-in gewählt (Grundeinstellung: Matchcode)
Blau Teach-in gestartet
Grün Teach-in erfolgreich
Rot Teach-in nicht erfolgreich (Grundeinstellung Match‐
code: Es konnte kein Code eingelernt werden)
Blau Setup gewählt
Blau Setup gestartet
Grün Setup erfolgreich beendet
Gelb Setup teilweise erfolgreich (mindestens in einem
der 3 Parametermodule)
Rot Setup nicht erfolgreich
Gerätestatus
Gerät ist betriebsbereit.
B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Bemerkung
3
