Betriebsanleitung
C 4000 Entry/Exit
10
Fehlerdiagnose
Empfehlung
ACHTUNG
Tab. 15: Fehleranzeigen
der LEDs
8 010 236/NA55/23-10-03

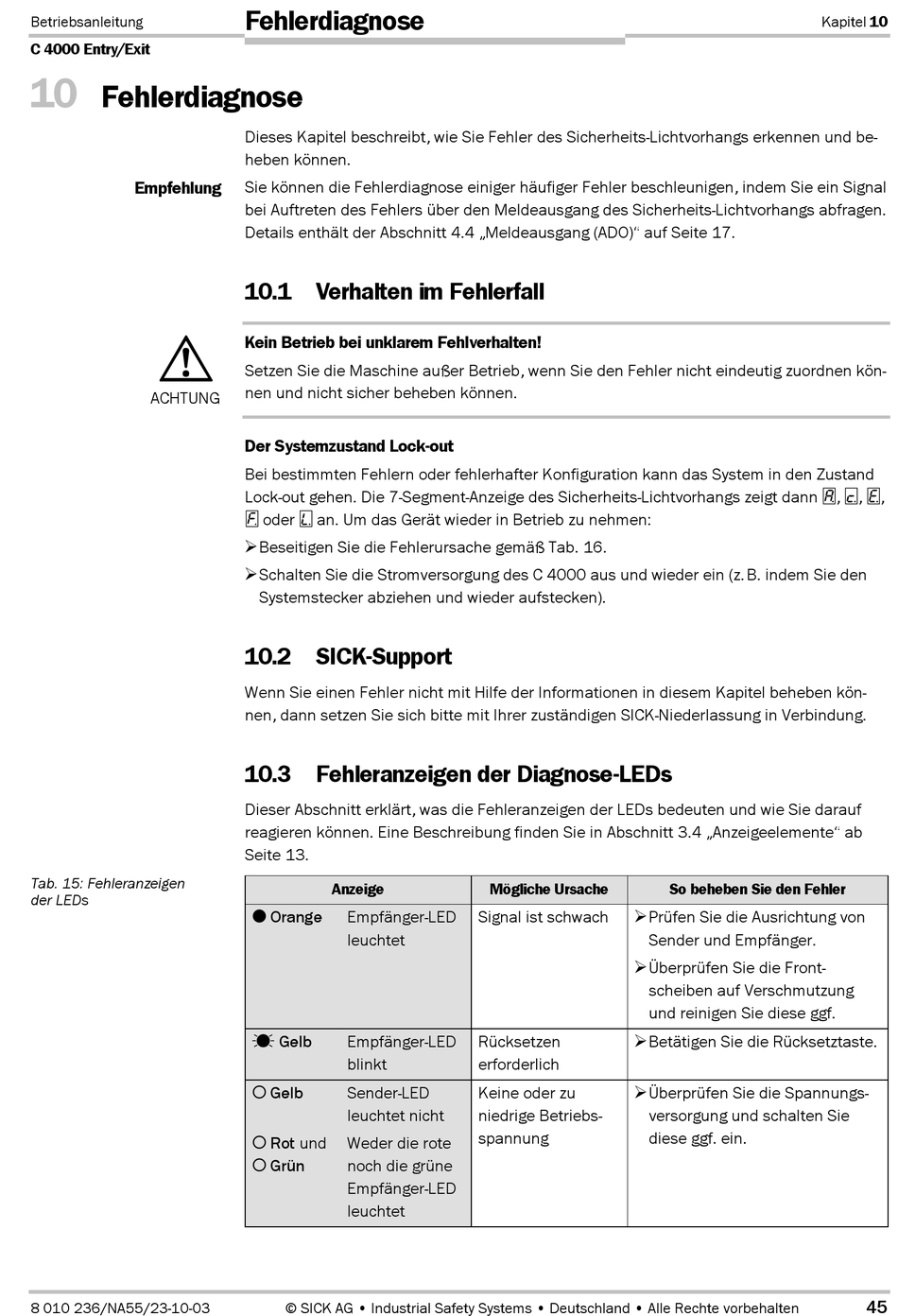

Fehlerdiagnose
Dieses Kapitel beschreibt, wie Sie Fehler des Sicherheits-Lichtvorhangs erkennen und be-
heben können.
Sie können die Fehlerdiagnose einiger häufiger Fehler beschleunigen, indem Sie ein Signal
bei Auftreten des Fehlers über den Meldeausgang des Sicherheits-Lichtvorhangs abfragen.
Details enthält der Abschnitt 4.4 „Meldeausgang (ADO)" auf Seite 17.
10.1
Verhalten im Fehlerfall
Kein Betrieb bei unklarem Fehlverhalten!
Setzen Sie die Maschine außer Betrieb, wenn Sie den Fehler nicht eindeutig zuordnen kön-
nen und nicht sicher beheben können.
Der Systemzustand Lock-out
Bei bestimmten Fehlern oder fehlerhafter Konfiguration kann das System in den Zustand
Lock-out gehen. Die 7-Segment-Anzeige des Sicherheits-Lichtvorhangs zeigt dann , , ,
oder an. Um das Gerät wieder in Betrieb zu nehmen:
Beseitigen Sie die Fehlerursache gemäß Tab. 16.
Schalten Sie die Stromversorgung des C 4000 aus und wieder ein (z.B. indem Sie den
Systemstecker abziehen und wieder aufstecken).
10.2
SICK-Support
Wenn Sie einen Fehler nicht mit Hilfe der Informationen in diesem Kapitel beheben kön-
nen, dann setzen Sie sich bitte mit Ihrer zuständigen SICK-Niederlassung in Verbindung.
10.3
Fehleranzeigen der Diagnose-LEDs
Dieser Abschnitt erklärt, was die Fehleranzeigen der LEDs bedeuten und wie Sie darauf
reagieren können. Eine Beschreibung finden Sie in Abschnitt 3.4 „Anzeigeelemente" ab
Seite 13.
Anzeige
Orange
Empfänger-LED
leuchtet
Gelb
Empfänger-LED
blinkt
Gelb
Sender-LED
leuchtet nicht
Rot und
Weder die rote
Grün
noch die grüne
Empfänger-LED
leuchtet
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Mögliche Ursache
Signal ist schwach
Prüfen Sie die Ausrichtung von
Überprüfen Sie die Front-
Rücksetzen
Betätigen Sie die Rücksetztaste.
erforderlich
Keine oder zu
Überprüfen Sie die Spannungs-
niedrige Betriebs-
spannung
So beheben Sie den Fehler
Sender und Empfänger.
scheiben auf Verschmutzung
und reinigen Sie diese ggf.
versorgung und schalten Sie
diese ggf. ein.
Kapitel 10
45
