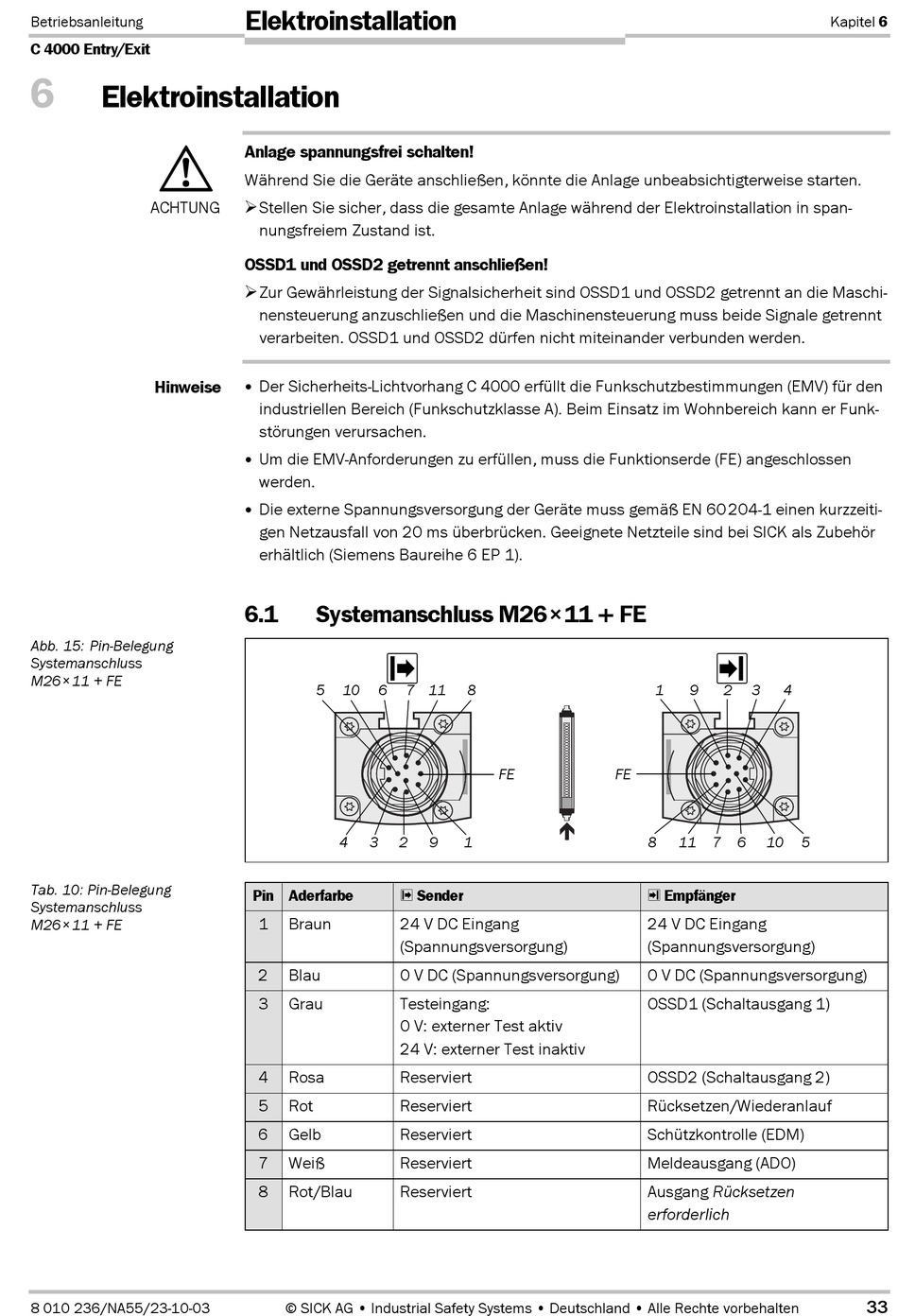

Betriebsanleitung
C 4000 Entry/Exit
6
Elektroinstallation
ACHTUNG
Hinweise
Abb. 15: Pin-Belegung
Systemanschluss
M26
× 11 + FE
Tab. 10: Pin-Belegung
Systemanschluss
M26
× 11 + FE
8 010 236/NA55/23-10-03
Elektroinstallation
Anlage spannungsfrei schalten!
Während Sie die Geräte anschließen, könnte die Anlage unbeabsichtigterweise starten.
Stellen Sie sicher, dass die gesamte Anlage während der Elektroinstallation in span-
nungsfreiem Zustand ist.
OSSD1 und OSSD2 getrennt anschließen!
Zur Gewährleistung der Signalsicherheit sind OSSD1 und OSSD2 getrennt an die Maschi-
nensteuerung anzuschließen und die Maschinensteuerung muss beide Signale getrennt
verarbeiten. OSSD1 und OSSD2 dürfen nicht miteinander verbunden werden.
Der Sicherheits-Lichtvorhang C 4000 erfüllt die Funkschutzbestimmungen (EMV) für den
industriellen Bereich (Funkschutzklasse A). Beim Einsatz im Wohnbereich kann er Funk-
störungen verursachen.
Um die EMV-Anforderungen zu erfüllen, muss die Funktionserde (FE) angeschlossen
werden.
Die externe Spannungsversorgung der Geräte muss gemäß EN 60204-1 einen kurzzeiti-
gen Netzausfall von 20 ms überbrücken. Geeignete Netzteile sind bei SICK als Zubehör
erhältlich (Siemens Baureihe 6 EP 1).
6.1
Systemanschluss M26× 11 + FE
5
10
6
7 11
4
3
2
Pin Aderfarbe
Sender
1
Braun
24 V DC Eingang
(Spannungsversorgung)
2
Blau
0 V DC (Spannungsversorgung)
3
Grau
Testeingang:
0 V: externer Test aktiv
24 V: externer Test inaktiv
4
Rosa
Reserviert
5
Rot
Reserviert
6
Gelb
Reserviert
7
Weiß
Reserviert
8
Rot/Blau
Reserviert
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
8
FE
9
1
1
9
2
3
4
FE
8
11
7
6
10
Empfänger
24 V DC Eingang
(Spannungsversorgung)
0 V DC (Spannungsversorgung)
OSSD1 (Schaltausgang 1)
OSSD2 (Schaltausgang 2)
Rücksetzen/Wiederanlauf
Schützkontrolle (EDM)
Meldeausgang (ADO)
Ausgang Rücksetzen
erforderlich
Kapitel 6
5
