Kapitel 5

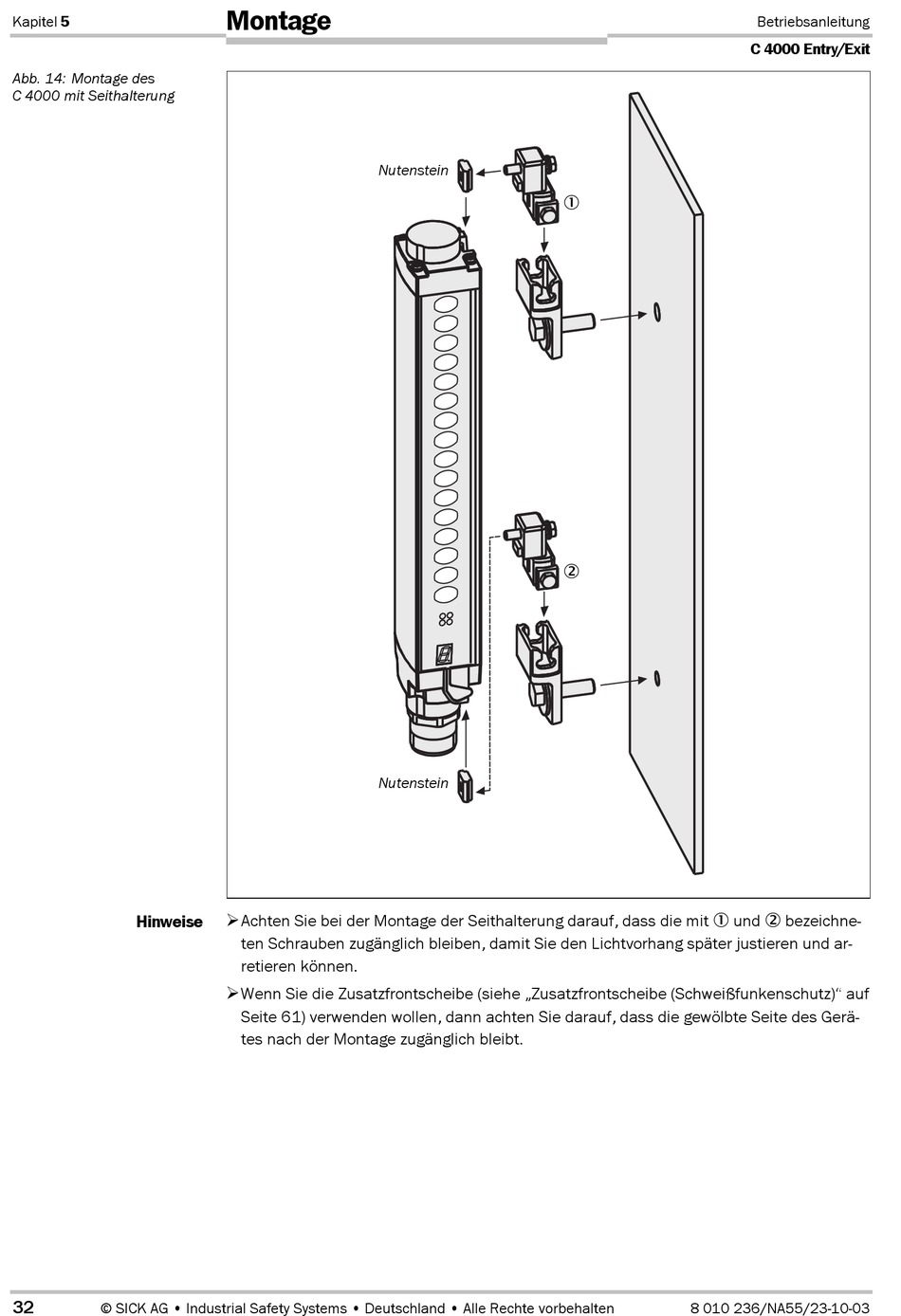

Abb. 14: Montage des
C 4000 mit Seithalterung
Hinweise
32
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
Nutenstein
Nutenstein
Achten Sie bei der Montage der Seithalterung darauf, dass die mit und bezeichne-
ten Schrauben zugänglich bleiben, damit Sie den Lichtvorhang später justieren und ar-
retieren können.
Wenn Sie die Zusatzfrontscheibe (siehe „Zusatzfrontscheibe (Schweißfunkenschutz)" auf
Seite 61) verwenden wollen, dann achten Sie darauf, dass die gewölbte Seite des Gerä-
tes nach der Montage zugänglich bleibt.
8 010 236/NA55/23-10-03
Betriebsanleitung
C 4000 Entry/Exit
