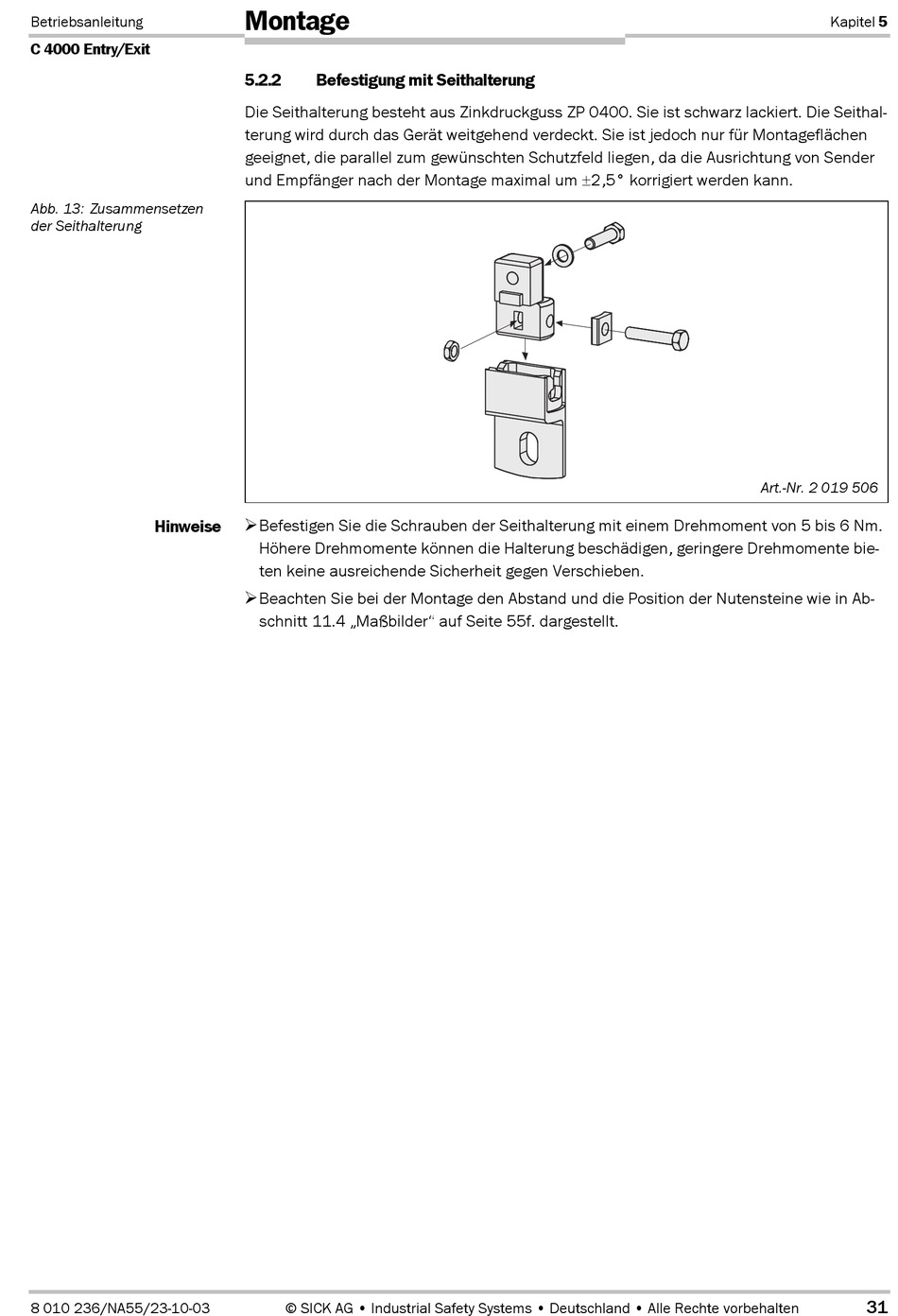

Abb. 13: Zusammensetzen
der Seithalterung
Hinweise
8 010 236/NA55/23-10-03
Montage
5.2.2
Befestigung mit Seithalterung
Die Seithalterung besteht aus Zinkdruckguss ZP 0400. Sie ist schwarz lackiert. Die Seithal-
terung wird durch das Gerät weitgehend verdeckt. Sie ist jedoch nur für Montageflächen
geeignet, die parallel zum gewünschten Schutzfeld liegen, da die Ausrichtung von Sender
und Empfänger nach der Montage maximal um ±2,5° korrigiert werden kann.
Befestigen Sie die Schrauben der Seithalterung mit einem Drehmoment von 5 bis 6 Nm.
Höhere Drehmomente können die Halterung beschädigen, geringere Drehmomente bie-
ten keine ausreichende Sicherheit gegen Verschieben.
Beachten Sie bei der Montage den Abstand und die Position der Nutensteine wie in Ab-
schnitt 11.4 „Maßbilder" auf Seite 55f. dargestellt.
