Kapitel 6

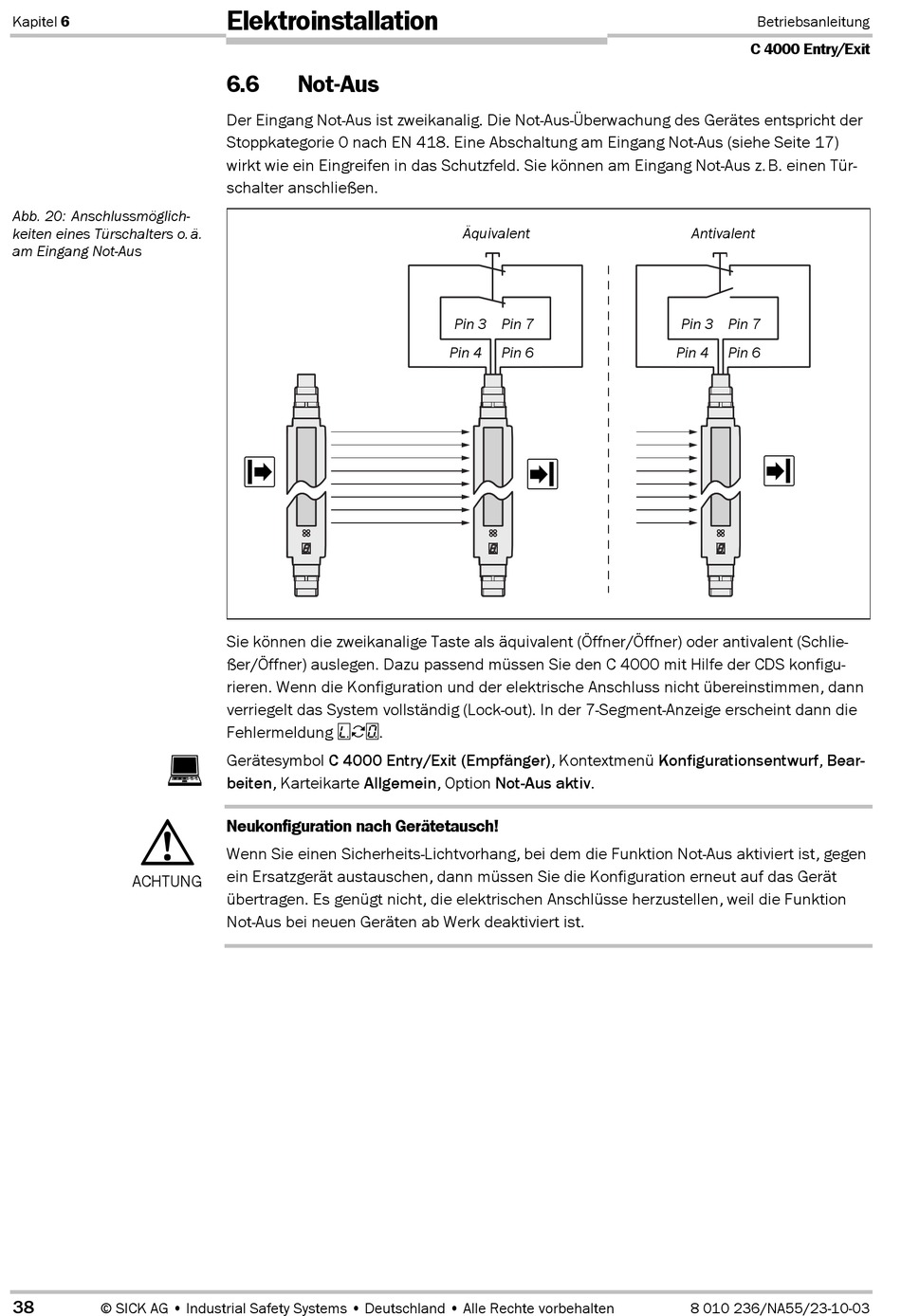

Abb. 20: Anschlussmöglich-
keiten eines Türschalters o.
am Eingang Not-Aus
ACHTUNG
38
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
6.6
Not-Aus
Der Eingang Not-Aus ist zweikanalig. Die Not-Aus-Überwachung des Gerätes entspricht der
Stoppkategorie 0 nach EN 418. Eine Abschaltung am Eingang Not-Aus (siehe Seite 17)
wirkt wie ein Eingreifen in das Schutzfeld. Sie können am Eingang Not-Aus z.B. einen Tür-
schalter anschließen.
ä.
Sie können die zweikanalige Taste als äquivalent (Öffner/Öffner) oder antivalent (Schlie-
ßer/Öffner) auslegen. Dazu passend müssen Sie den C 4000 mit Hilfe der CDS konfigu-
rieren. Wenn die Konfiguration und der elektrische Anschluss nicht übereinstimmen, dann
verriegelt das System vollständig (Lock-out). In der 7-Segment-Anzeige erscheint dann die
Fehlermeldung .
Gerätesymbol C 4000 Entry/Exit (Empfänger), Kontextmenü Konfigurationsentwurf, Bear-
beiten, Karteikarte Allgemein, Option Not-Aus aktiv.
Neukonfiguration nach Gerätetausch!
Wenn Sie einen Sicherheits-Lichtvorhang, bei dem die Funktion Not-Aus aktiviert ist, gegen
ein Ersatzgerät austauschen, dann müssen Sie die Konfiguration erneut auf das Gerät
übertragen. Es genügt nicht, die elektrischen Anschlüsse herzustellen, weil die Funktion
Not-Aus bei neuen Geräten ab Werk deaktiviert ist.
Äquivalent
Pin 3
Pin 7
Pin 4
Pin 6
Betriebsanleitung
C 4000 Entry/Exit
Antivalent
Pin 3
Pin 7
Pin 4
Pin 6
8 010 236/NA55/23-10-03
