Kapitel 7
Hinweis
ACHTUNG
42
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Inbetriebnahme

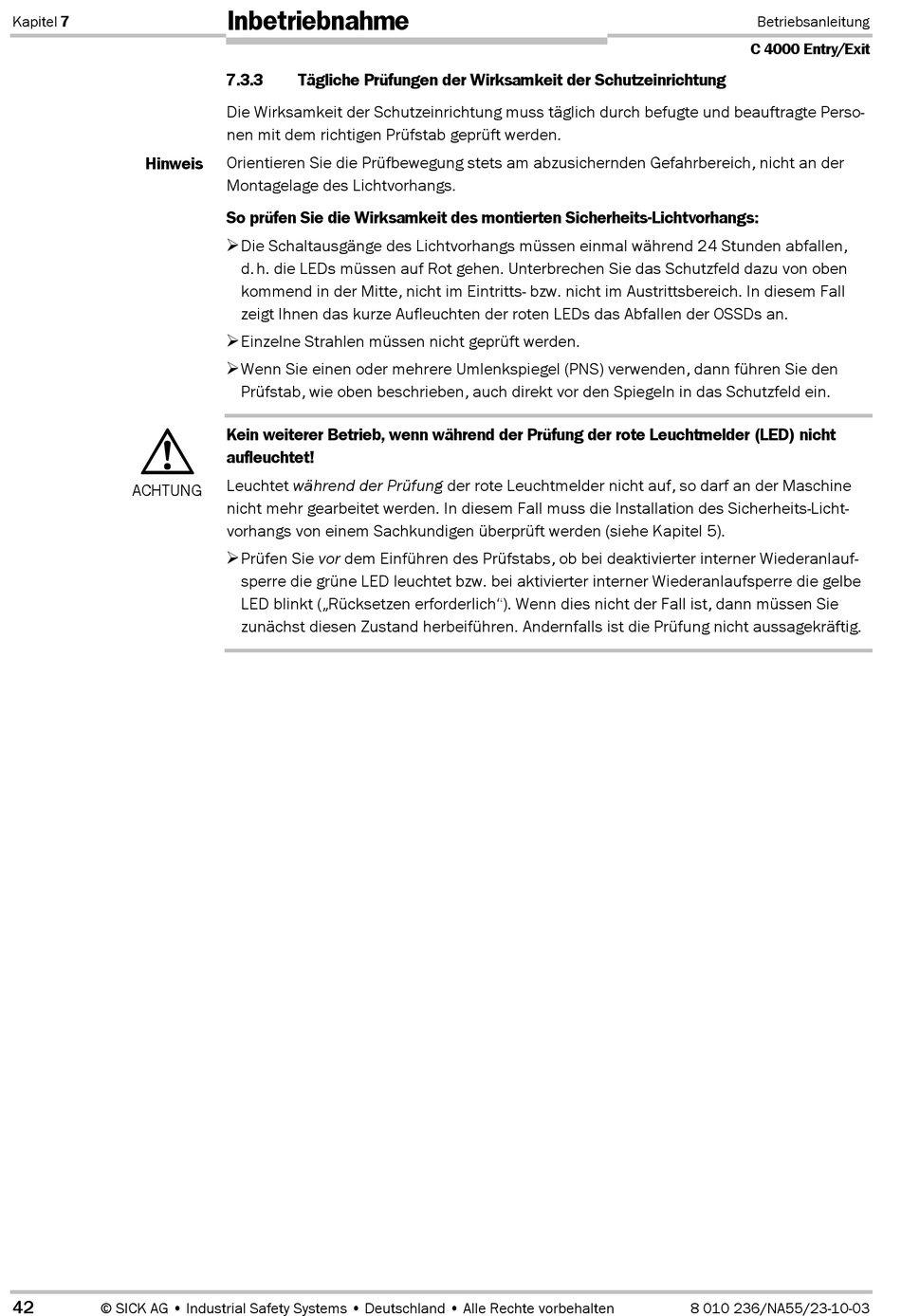

7.3.3
Tägliche Prüfungen der Wirksamkeit der Schutzeinrichtung
Die Wirksamkeit der Schutzeinrichtung muss täglich durch befugte und beauftragte Perso-
nen mit dem richtigen Prüfstab geprüft werden.
Orientieren Sie die Prüfbewegung stets am abzusichernden Gefahrbereich, nicht an der
Montagelage des Lichtvorhangs.
So prüfen Sie die Wirksamkeit des montierten Sicherheits-Lichtvorhangs:
Die Schaltausgänge des Lichtvorhangs müssen einmal während 24 Stunden abfallen,
d.h. die LEDs müssen auf Rot gehen. Unterbrechen Sie das Schutzfeld dazu von oben
kommend in der Mitte, nicht im Eintritts- bzw. nicht im Austrittsbereich. In diesem Fall
zeigt Ihnen das kurze Aufleuchten der roten LEDs das Abfallen der OSSDs an.
Einzelne Strahlen müssen nicht geprüft werden.
Wenn Sie einen oder mehrere Umlenkspiegel (PNS) verwenden, dann führen Sie den
Prüfstab, wie oben beschrieben, auch direkt vor den Spiegeln in das Schutzfeld ein.
Kein weiterer Betrieb, wenn während der Prüfung der rote Leuchtmelder (LED) nicht
aufleuchtet!
Leuchtet während der Prüfung der rote Leuchtmelder nicht auf, so darf an der Maschine
nicht mehr gearbeitet werden. In diesem Fall muss die Installation des Sicherheits-Licht-
vorhangs von einem Sachkundigen überprüft werden (siehe Kapitel 5).
Prüfen Sie vor dem Einführen des Prüfstabs, ob bei deaktivierter interner Wiederanlauf-
sperre die grüne LED leuchtet bzw. bei aktivierter interner Wiederanlaufsperre die gelbe
LED blinkt („Rücksetzen erforderlich"). Wenn dies nicht der Fall ist, dann müssen Sie
zunächst diesen Zustand herbeiführen. Andernfalls ist die Prüfung nicht aussagekräftig.
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
