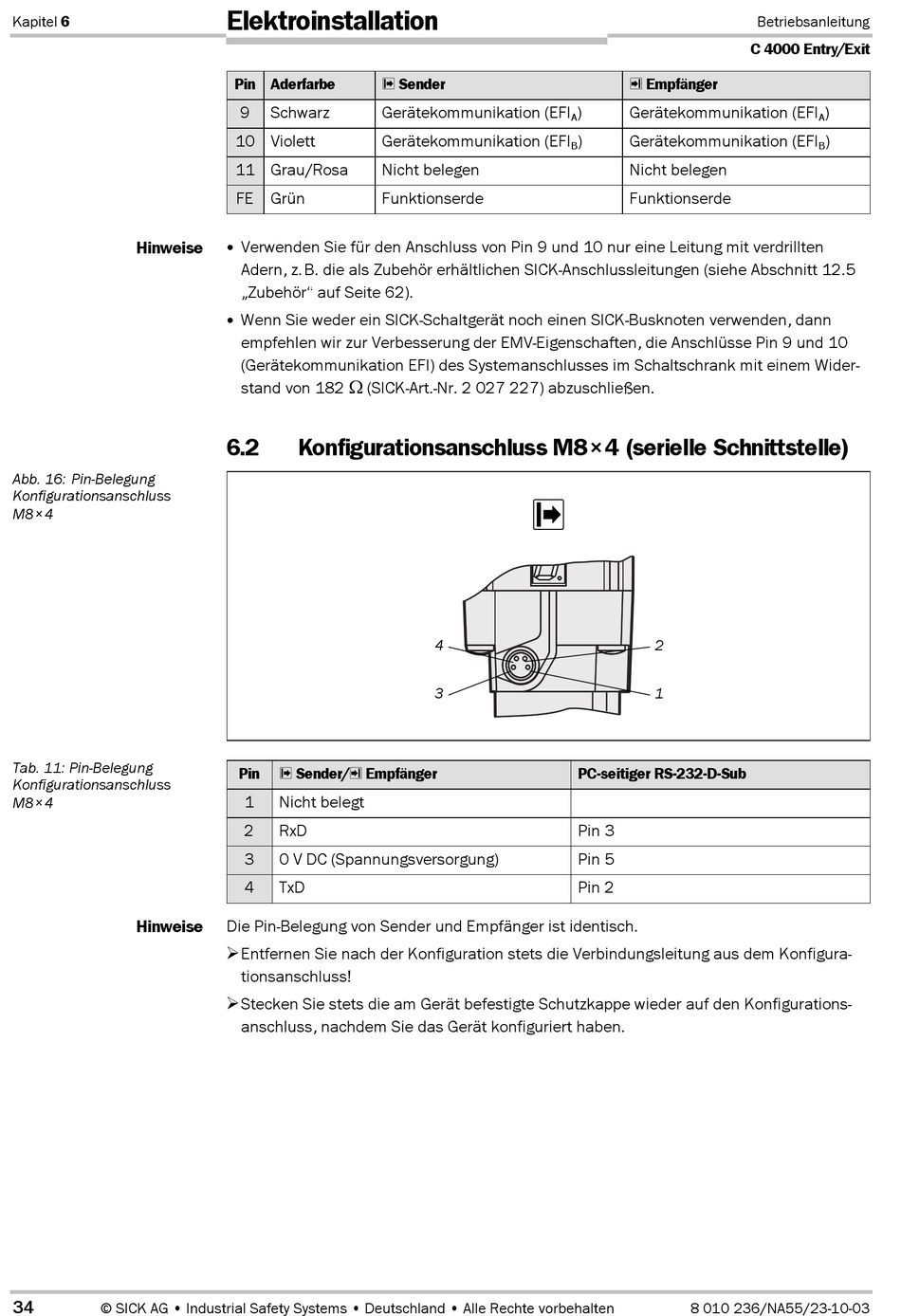

Konfigurationsanschluss M8× 4 (Serielle Schnittstelle); Tab. 11: Pin-Belegung Konfigurationsanschluss M8× 4; Abb. 16: Pin-Belegung Konfigurationsanschluss M8× 4 - SICK C 4000 Entry Betriebsanleitung

Kapitel 6
Hinweise
Abb. 16: Pin-Belegung
Konfigurationsanschluss
M8  × 4
Tab. 11: Pin-Belegung
Konfigurationsanschluss
M8  × 4
Hinweise
34
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
Pin Aderfarbe  Sender
9 Schwarz Gerätekommunikation (EFI
10 Violett Gerätekommunikation (EFI
11 Grau/Rosa Nicht belegen
FE Grün Funktionserde
 Verwenden Sie für den Anschluss von Pin 9 und 10 nur eine Leitung mit verdrillten
Adern, z.B. die als Zubehör erhältlichen SICK-Anschlussleitungen (siehe Abschnitt 12.5
„Zubehör" auf Seite 62).
 Wenn Sie weder ein SICK-Schaltgerät noch einen SICK-Busknoten verwenden, dann
empfehlen wir zur Verbesserung der EMV-Eigenschaften, die Anschlüsse Pin 9 und 10
(Gerätekommunikation EFI) des Systemanschlusses im Schaltschrank mit einem Wider-
stand von 182  (SICK-Art.-Nr. 2 027 227) abzuschließen.
6.2 Konfigurationsanschluss M8× 4 (serielle Schnittstelle)
Pin  Sender/ Empfänger
1 Nicht belegt
2 RxD
3 0 V DC (Spannungsversorgung)
4 TxD
Die Pin-Belegung von Sender und Empfänger ist identisch.
 Entfernen Sie nach der Konfiguration stets die Verbindungsleitung aus dem Konfigura-
tionsanschluss!
 Stecken Sie stets die am Gerät befestigte Schutzkappe wieder auf den Konfigurations-
anschluss, nachdem Sie das Gerät konfiguriert haben.
)
A
)
B

4
3
PC-seitiger RS-232-D-Sub
Pin 3
Pin 5
Pin 2
Betriebsanleitung
C 4000 Entry/Exit
 Empfänger
Gerätekommunikation (EFI
Gerätekommunikation (EFI
Nicht belegen
Funktionserde
2
1
