Kapitel 1
Hinweis
ADO
BWS
CDS
EDM
EFI
OSSD
Empfehlung
Hinweis
,
Rot, Gelb, Grün
Handeln Sie ...
ACHTUNG
6
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten

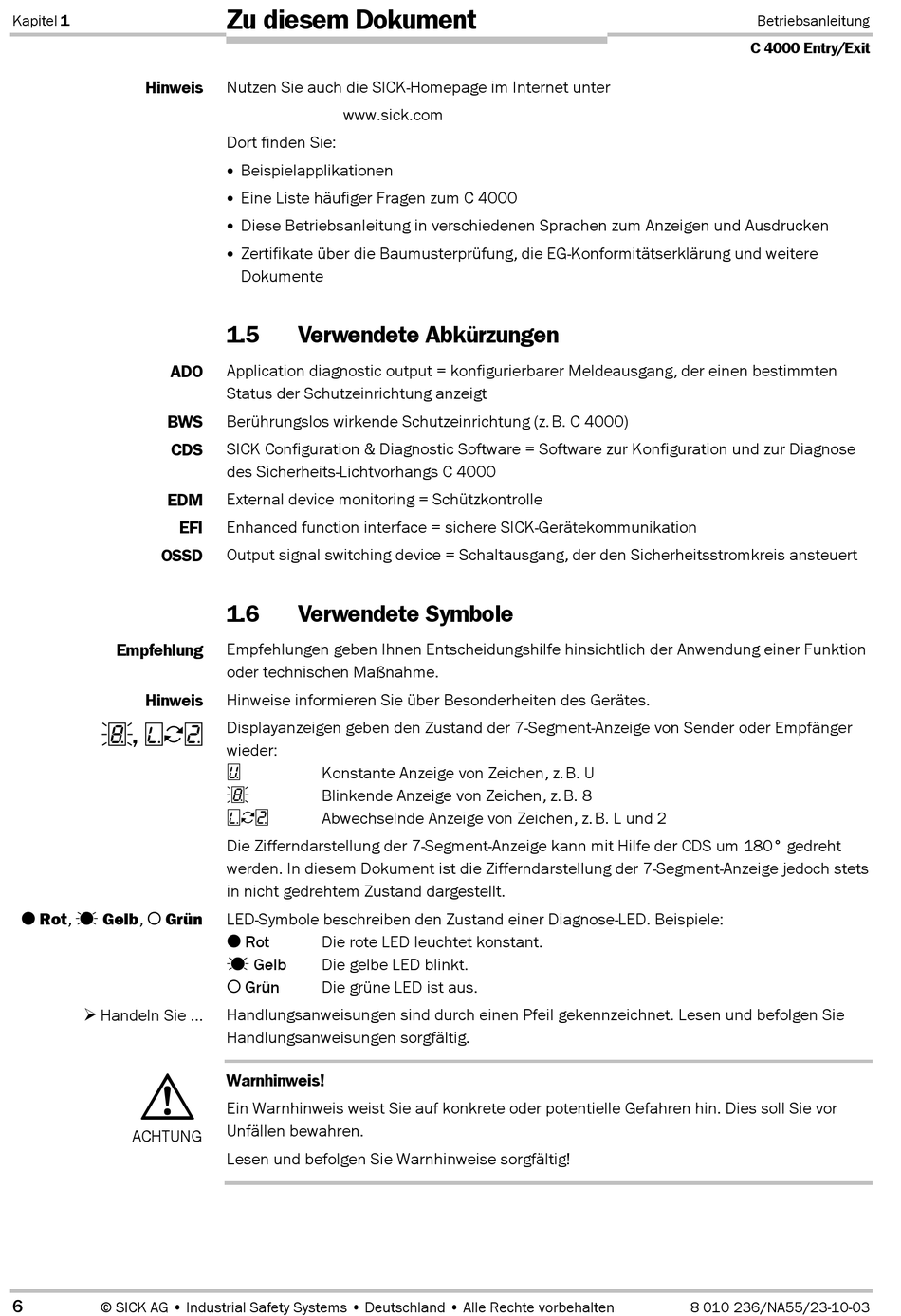

Zu diesem Dokument
Nutzen Sie auch die SICK-Homepage im Internet unter
www.sick.com
Dort finden Sie:
Beispielapplikationen
Eine Liste häufiger Fragen zum C 4000
Diese Betriebsanleitung in verschiedenen Sprachen zum Anzeigen und Ausdrucken
Zertifikate über die Baumusterprüfung, die EG-Konformitätserklärung und weitere
Dokumente
1.5
Verwendete Abkürzungen
Application diagnostic output = konfigurierbarer Meldeausgang, der einen bestimmten
Status der Schutzeinrichtung anzeigt
Berührungslos wirkende Schutzeinrichtung (z.B. C 4000)
SICK Configuration & Diagnostic Software = Software zur Konfiguration und zur Diagnose
des Sicherheits-Lichtvorhangs C 4000
External device monitoring = Schützkontrolle
Enhanced function interface = sichere SICK-Gerätekommunikation
Output signal switching device = Schaltausgang, der den Sicherheitsstromkreis ansteuert
1.6
Verwendete Symbole
Empfehlungen geben Ihnen Entscheidungshilfe hinsichtlich der Anwendung einer Funktion
oder technischen Maßnahme.
Hinweise informieren Sie über Besonderheiten des Gerätes.
Displayanzeigen geben den Zustand der 7-Segment-Anzeige von Sender oder Empfänger
wieder:
Konstante Anzeige von Zeichen, z.B. U
Blinkende Anzeige von Zeichen, z.B. 8
Abwechselnde Anzeige von Zeichen, z.B. L und 2
Die Zifferndarstellung der 7-Segment-Anzeige kann mit Hilfe der CDS um 180° gedreht
werden. In diesem Dokument ist die Zifferndarstellung der 7-Segment-Anzeige jedoch stets
in nicht gedrehtem Zustand dargestellt.
LED-Symbole beschreiben den Zustand einer Diagnose-LED. Beispiele:
Rot
Die rote LED leuchtet konstant.
Gelb
Die gelbe LED blinkt.
Grün
Die grüne LED ist aus.
Handlungsanweisungen sind durch einen Pfeil gekennzeichnet. Lesen und befolgen Sie
Handlungsanweisungen sorgfältig.
Warnhinweis!
Ein Warnhinweis weist Sie auf konkrete oder potentielle Gefahren hin. Dies soll Sie vor
Unfällen bewahren.
Lesen und befolgen Sie Warnhinweise sorgfältig!
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
