Betriebsanleitung
C 4000 Entry/Exit

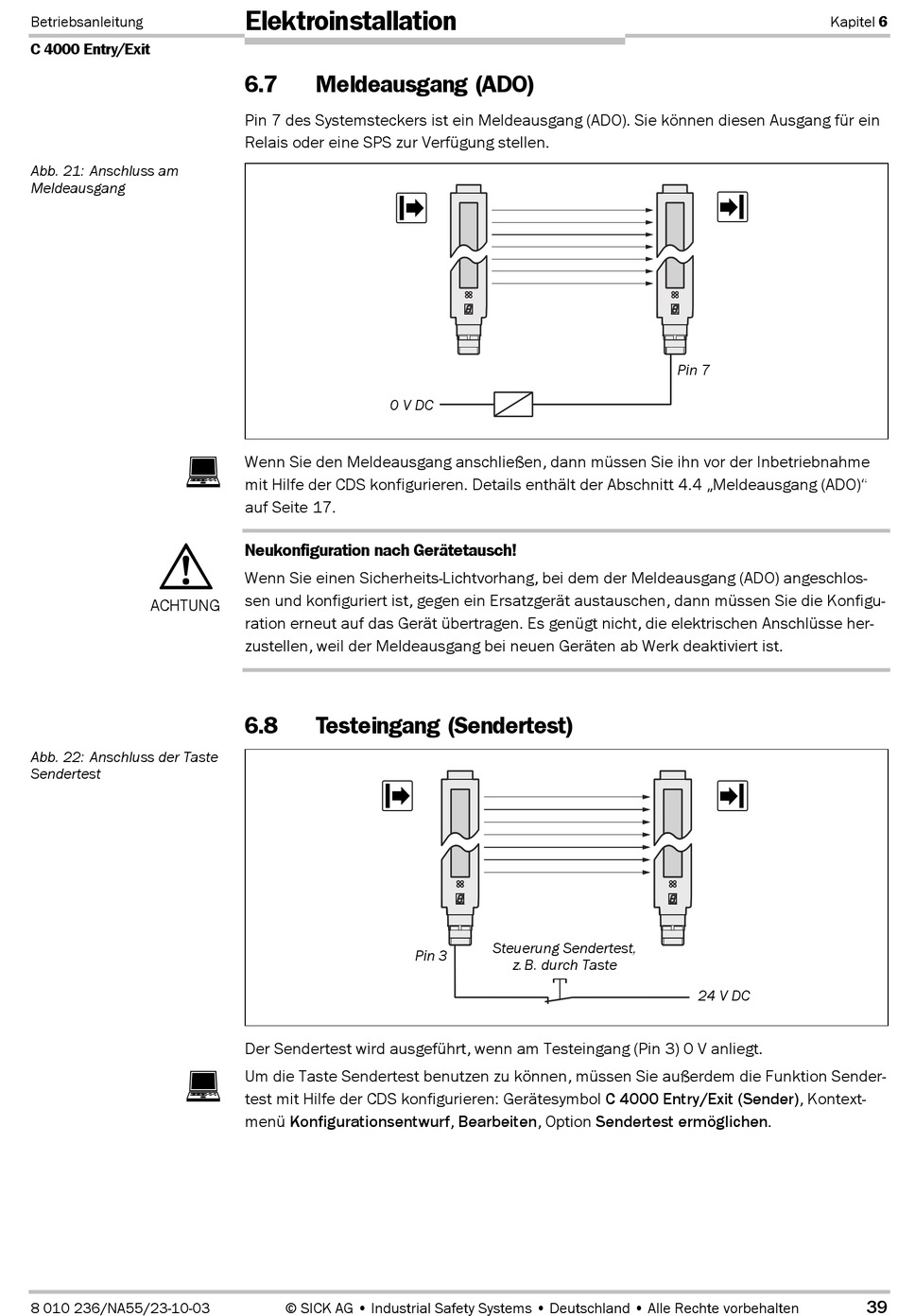

Abb. 21: Anschluss am
Meldeausgang
ACHTUNG
Abb. 22: Anschluss der Taste
Sendertest
8 010 236/NA55/23-10-03
Elektroinstallation
6.7
Meldeausgang (ADO)
Pin 7 des Systemsteckers ist ein Meldeausgang (ADO). Sie können diesen Ausgang für ein
Relais oder eine SPS zur Verfügung stellen.
0 V DC
Wenn Sie den Meldeausgang anschließen, dann müssen Sie ihn vor der Inbetriebnahme
mit Hilfe der CDS konfigurieren. Details enthält der Abschnitt 4.4 „Meldeausgang (ADO)"
auf Seite 17.
Neukonfiguration nach Gerätetausch!
Wenn Sie einen Sicherheits-Lichtvorhang, bei dem der Meldeausgang (ADO) angeschlos-
sen und konfiguriert ist, gegen ein Ersatzgerät austauschen, dann müssen Sie die Konfigu-
ration erneut auf das Gerät übertragen. Es genügt nicht, die elektrischen Anschlüsse her-
zustellen, weil der Meldeausgang bei neuen Geräten ab Werk deaktiviert ist.
6.8
Testeingang (Sendertest)
Der Sendertest wird ausgeführt, wenn am Testeingang (Pin 3) 0 V anliegt.
Um die Taste Sendertest benutzen zu können, müssen Sie außerdem die Funktion Sender-
test mit Hilfe der CDS konfigurieren: Gerätesymbol C 4000 Entry/Exit (Sender), Kontext-
menü Konfigurationsentwurf, Bearbeiten, Option Sendertest ermöglichen.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Steuerung Sendertest,
Pin 3
z.
B. durch Taste
Kapitel 6
Pin 7
24 V DC
39
