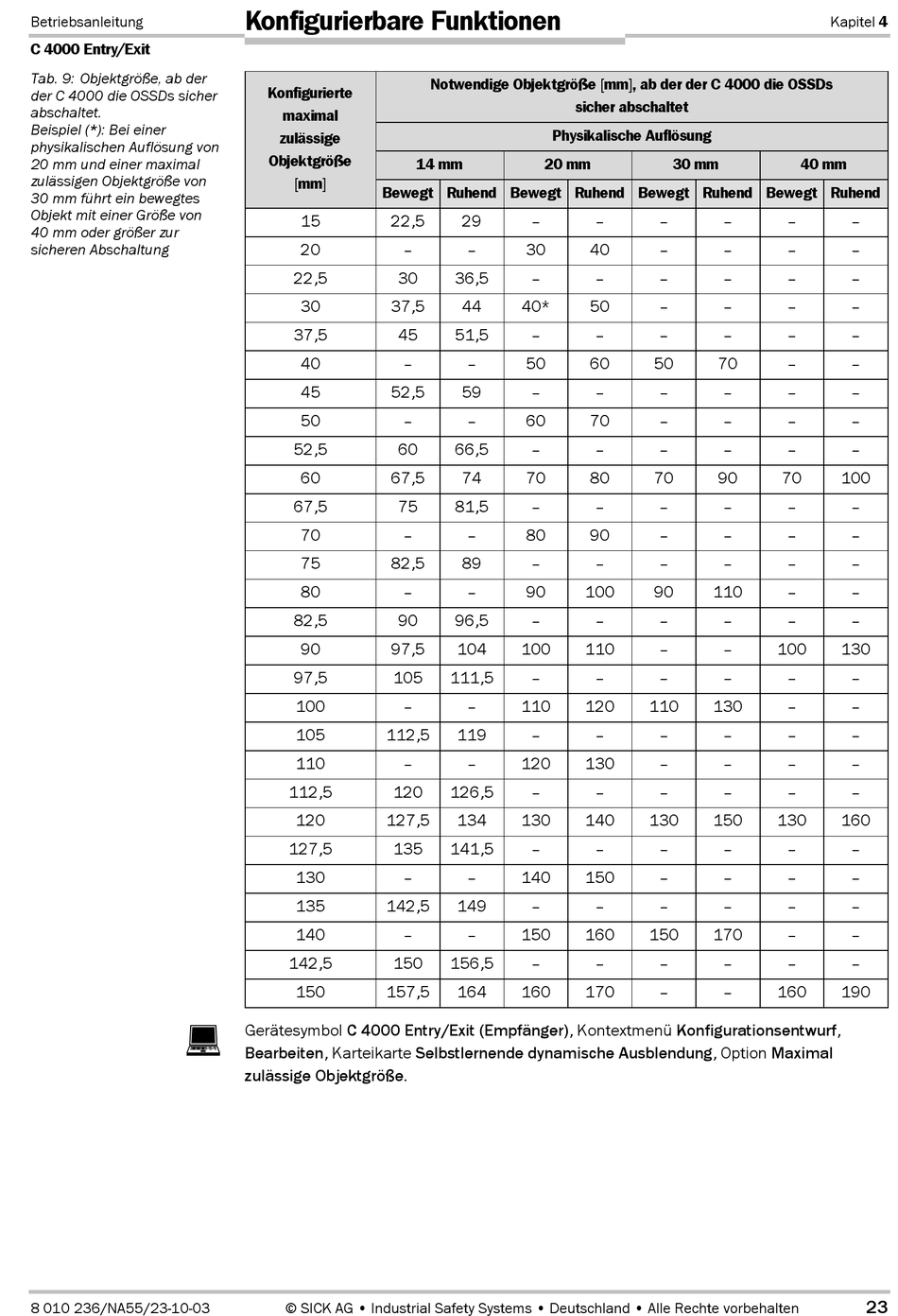

Tab. 9: Objektgröße, ab der
der C 4000 die OSSDs sicher
abschaltet.
Beispiel (*): Bei einer
physikalischen Auflösung von
20 mm und einer maximal
zulässigen Objektgröße von
30 mm führt ein bewegtes
Objekt mit einer Größe von
40 mm oder größer zur
sicheren Abschaltung

8 010 236/NA55/23-10-03
Konfigurierbare Funktionen
Konfigurierte
maximal
zulässige
Objektgröße
[mm]
Bewegt Ruhend Bewegt Ruhend Bewegt Ruhend Bewegt Ruhend
15 22,5
20 –
22,5 30
30 37,5
37,5 45
40 –
45 52,5
50 –
52,5 60
60 67,5
67,5 75
70 –
75 82,5
80 –
82,5 90
90 97,5
97,5 105
100 –
105 112,5
110 –
112,5 120
120 127,5
127,5 135
130 –
135 142,5
140 –
142,5 150
150 157,5
Gerätesymbol C 4000 Entry/Exit (Empfänger), Kontextmenü Konfigurationsentwurf,
Bearbeiten, Karteikarte Selbstlernende dynamische Ausblendung, Option Maximal
zulässige Objektgröße.
