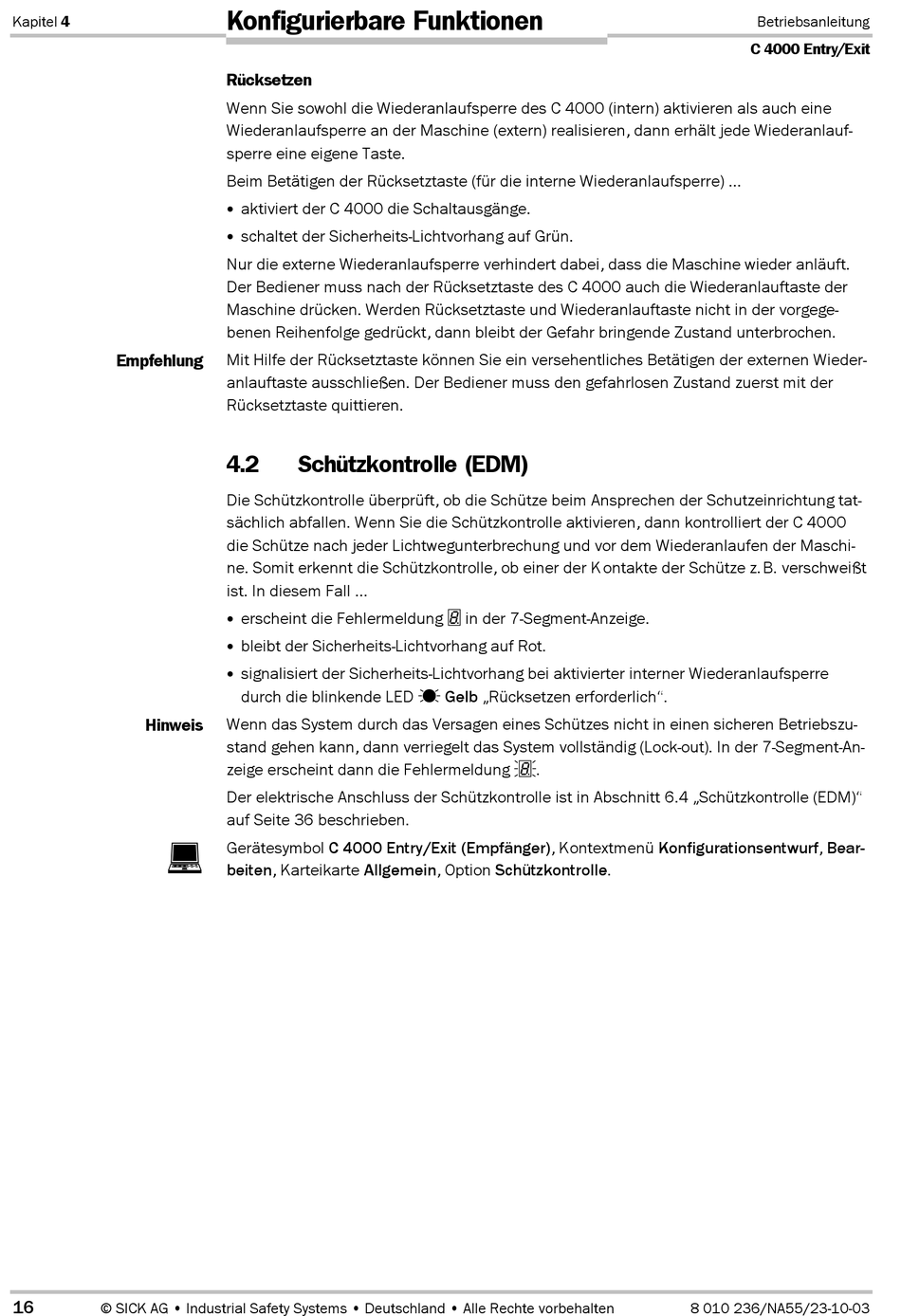

Kapitel 4
Empfehlung
Hinweis
16
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Konfigurierbare Funktionen
Rücksetzen
Wenn Sie sowohl die Wiederanlaufsperre des C 4000 (intern) aktivieren als auch eine
Wiederanlaufsperre an der Maschine (extern) realisieren, dann erhält jede Wiederanlauf-
sperre eine eigene Taste.
Beim Betätigen der Rücksetztaste (für die interne Wiederanlaufsperre) ...
aktiviert der C 4000 die Schaltausgänge.
schaltet der Sicherheits-Lichtvorhang auf Grün.
Nur die externe Wiederanlaufsperre verhindert dabei, dass die Maschine wieder anläuft.
Der Bediener muss nach der Rücksetztaste des C 4000 auch die Wiederanlauftaste der
Maschine drücken. Werden Rücksetztaste und Wiederanlauftaste nicht in der vorgege-
benen Reihenfolge gedrückt, dann bleibt der Gefahr bringende Zustand unterbrochen.
Mit Hilfe der Rücksetztaste können Sie ein versehentliches Betätigen der externen Wieder-
anlauftaste ausschließen. Der Bediener muss den gefahrlosen Zustand zuerst mit der
Rücksetztaste quittieren.
4.2
Schützkontrolle (EDM)
Die Schützkontrolle überprüft, ob die Schütze beim Ansprechen der Schutzeinrichtung tat-
sächlich abfallen. Wenn Sie die Schützkontrolle aktivieren, dann kontrolliert der C 4000
die Schütze nach jeder Lichtwegunterbrechung und vor dem Wiederanlaufen der Maschi-
ne. Somit erkennt die Schützkontrolle, ob einer der K ontakte der Schütze z.B. verschweißt
ist. In diesem Fall ...
erscheint die Fehlermeldung in der 7-Segment-Anzeige.
bleibt der Sicherheits-Lichtvorhang auf Rot.
signalisiert der Sicherheits-Lichtvorhang bei aktivierter interner Wiederanlaufsperre
durch die blinkende LED Gelb „Rücksetzen erforderlich".
Wenn das System durch das Versagen eines Schützes nicht in einen sicheren Betriebszu-
stand gehen kann, dann verriegelt das System vollständig (Lock-out). In der 7-Segment-An-
zeige erscheint dann die Fehlermeldung .
Der elektrische Anschluss der Schützkontrolle ist in Abschnitt 6.4 „Schützkontrolle (EDM)"
auf Seite 36 beschrieben.
Gerätesymbol C 4000 Entry/Exit (Empfänger), Kontextmenü Konfigurationsentwurf, Bear-
beiten, Karteikarte Allgemein, Option Schützkontrolle.
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
