Kapitel 11
50
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten

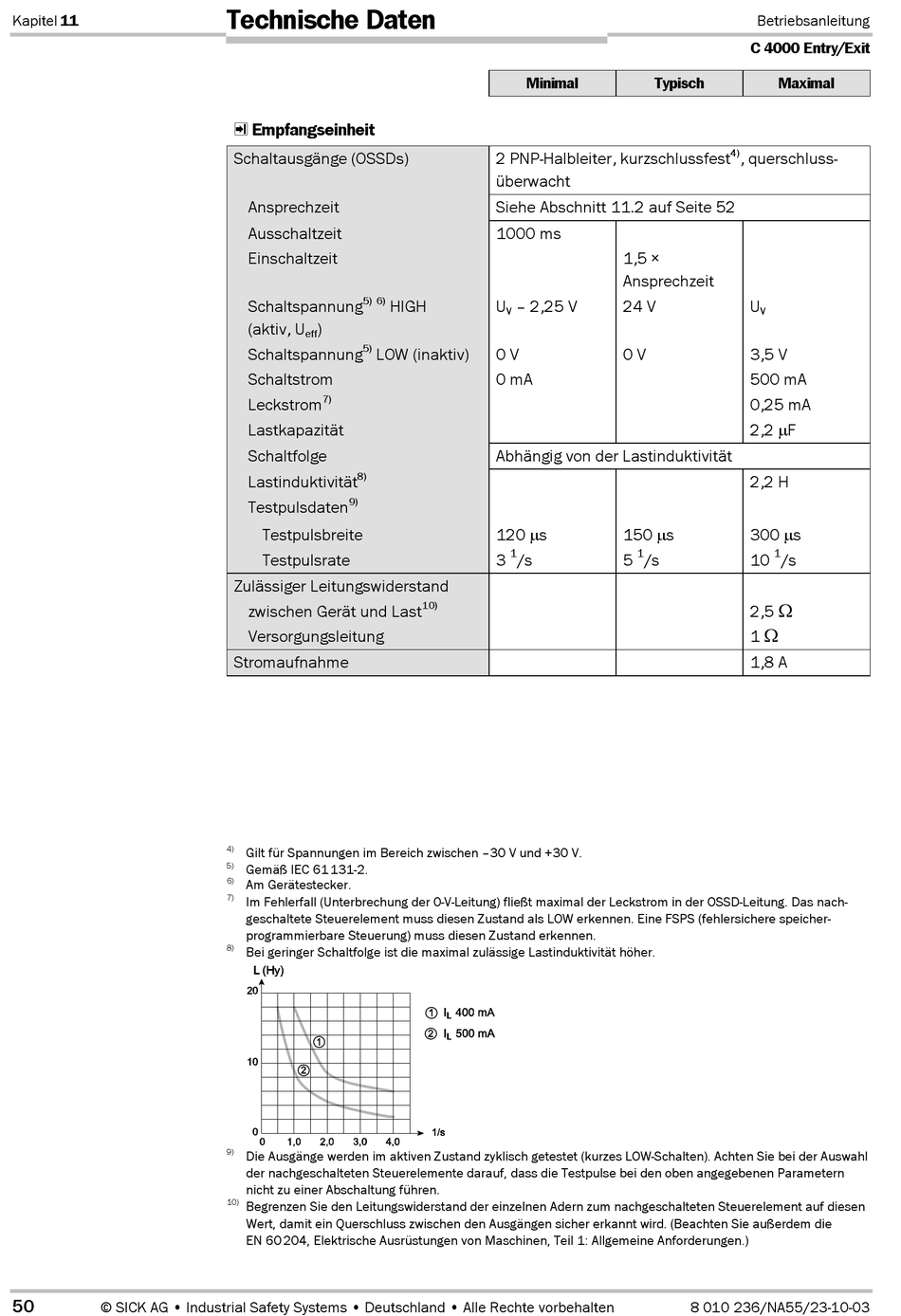

Technische Daten
 Empfangseinheit
Schaltausgänge (OSSDs)
Ansprechzeit
Ausschaltzeit
Einschaltzeit
5) 6)
Schaltspannung HIGH
(aktiv, U )
eff
5)
Schaltspannung LOW (inaktiv)
Schaltstrom
7)
Leckstrom
Lastkapazität
Schaltfolge
8)
Lastinduktivität
9)
Testpulsdaten
Testpulsbreite
Testpulsrate
Zulässiger Leitungswiderstand
zwischen Gerät und Last
Versorgungsleitung
Stromaufnahme
4)
Gilt für Spannungen im Bereich zwischen –30 V und +30 V.
5)
Gemäß IEC 61131-2.
6)
Am Gerätestecker.
7)
Im Fehlerfall (Unterbrechung der 0-V-Leitung) fließt maximal der Leckstrom in der OSSD-Leitung. Das nach-
geschaltete Steuerelement muss diesen Zustand als LOW erkennen. Eine FSPS (fehlersichere speicher-
programmierbare Steuerung) muss diesen Zustand erkennen.
8)
Bei geringer Schaltfolge ist die maximal zulässige Lastinduktivität höher.
9)
Die Ausgänge werden im aktiven Zustand zyklisch getestet (kurzes LOW-Schalten). Achten Sie bei der Auswahl
der nachgeschalteten Steuerelemente darauf, dass die Testpulse bei den oben angegebenen Parametern
nicht zu einer Abschaltung führen.
10)
Begrenzen Sie den Leitungswiderstand der einzelnen Adern zum nachgeschalteten Steuerelement auf diesen
Wert, damit ein Querschluss zwischen den Ausgängen sicher erkannt wird. (Beachten Sie außerdem die
EN 60204, Elektrische Ausrüstungen von Maschinen, Teil 1: Allgemeine Anforderungen.)
Minimal
2 PNP-Halbleiter, kurzschlussfest
überwacht
Siehe Abschnitt 11.2 auf Seite 52
1000 ms
U – 2,25 V
V
0 V
0 mA
Abhängig von der Lastinduktivität
120 µs
1
3 /s
10)
Betriebsanleitung
C 4000 Entry/Exit
Typisch Maximal
4)
, querschluss-
1,5 ×
Ansprechzeit
24 V U
V
0 V 3,5 V
500 mA
0,25 mA
2,2 µF
2,2 H
150 µs 300 µs
1 1
5 /s 10 /s
2,5 
1 
1,8 A
