Betriebsanleitung
C 4000 Entry/Exit

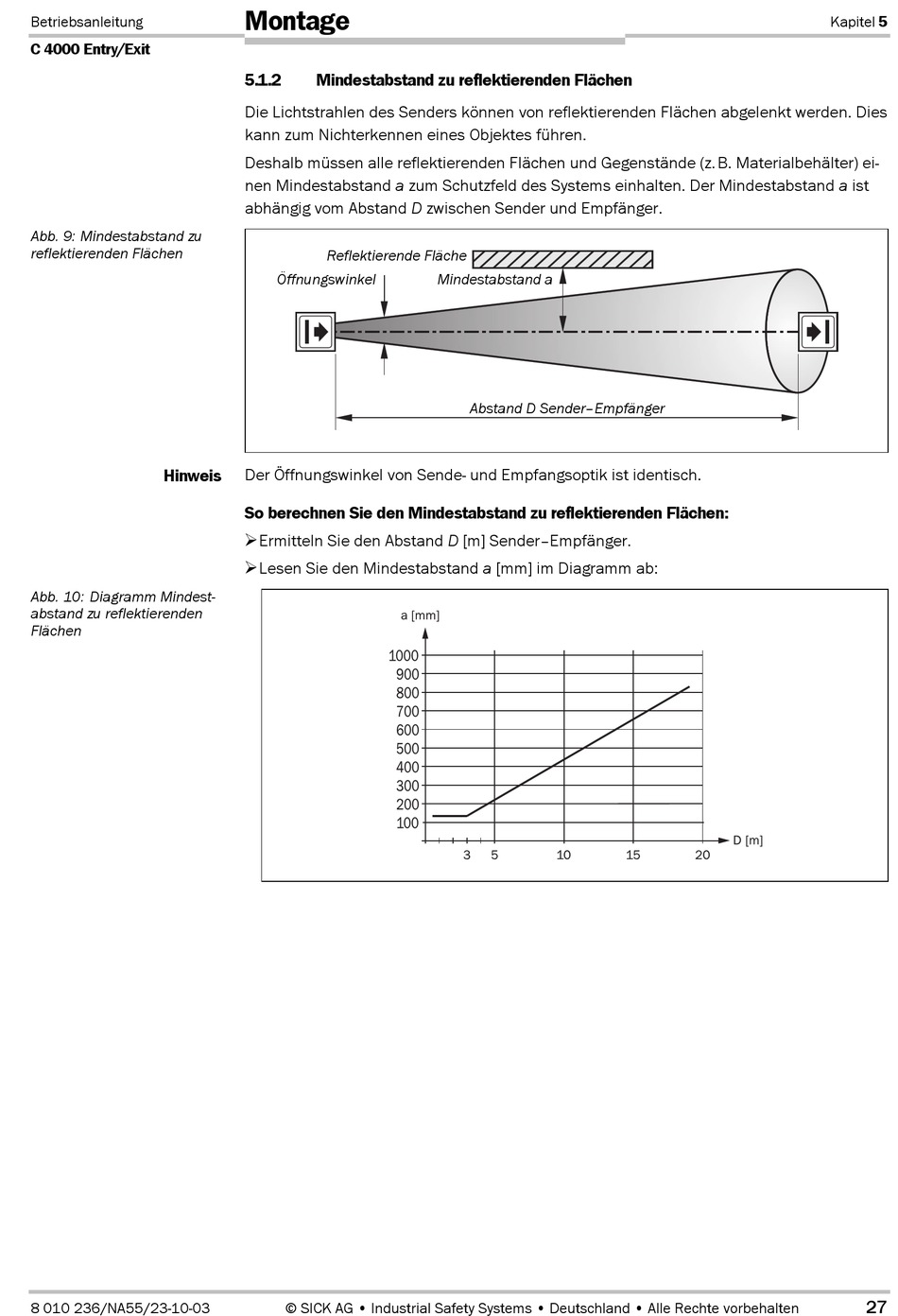

Abb. 9: Mindestabstand zu
reflektierenden Flächen
Hinweis
Abb. 10: Diagramm Mindest-
abstand zu reflektierenden
Flächen
8 010 236/NA55/23-10-03
Montage
5.1.2
Mindestabstand zu reflektierenden Flächen
Die Lichtstrahlen des Senders können von reflektierenden Flächen abgelenkt werden. Dies
kann zum Nichterkennen eines Objektes führen.
Deshalb müssen alle reflektierenden Flächen und Gegenstände (z.B. Materialbehälter) ei-
nen Mindestabstand a zum Schutzfeld des Systems einhalten. Der Mindestabstand a ist
abhängig vom Abstand D zwischen Sender und Empfänger.
Reflektierende Fläche
Öffnungswinkel
Der Öffnungswinkel von Sende- und Empfangsoptik ist identisch.
So berechnen Sie den Mindestabstand zu reflektierenden Flächen:
Ermitteln Sie den Abstand D [m] Sender–Empfänger.
Lesen Sie den Mindestabstand a [mm] im Diagramm ab:
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Mindestabstand a
Abstand D Sender–Empfänger
Kapitel 5
27
