Maßbilder; C 4000 Entry/Exit Ohne Erweiterungsanschluss; Tab. 22: Von Der Schutzfeldlänge Abhängige Maße, C 4000 Entry/Exit Ohne; Abb. 23: Maßbild C 4000 Entry/Exit Ohne Erweiterungsanschluss, Sender - SICK C 4000 Entry Betriebsanleitung

Betriebsanleitung
C 4000 Entry/Exit

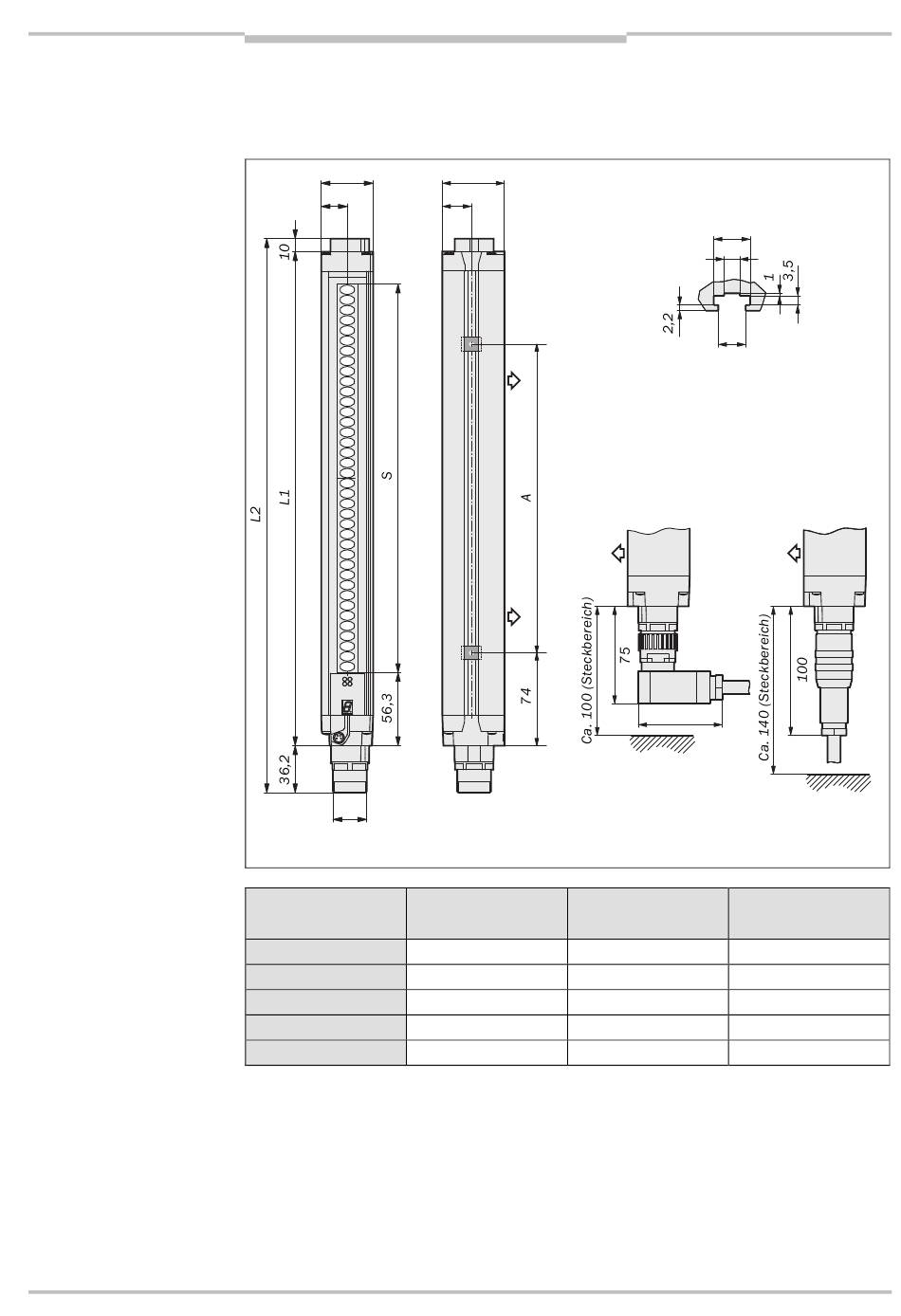

Abb. 23: Maßbild
C 4000 Entry/Exit ohne
Erweiterungsanschluss,
Sender.
Empfänger spiegelbildlich
Tab. 22: Von der Schutzfeld-
länge abhängige Maße,
C 4000 Entry/Exit ohne
Erweiterungsanschluss
8 010 236/NA55/23-10-03
Technische Daten
11.4 Maßbilder
11.4.1

C 4000 Entry/Exit ohne Erweiterungsanschluss

40
20
Stecker nach DIN 43
(M26 × 11 + FE)
Schutzfeldlänge S
[mm]
900
1050
1200
1350
1500
