Betriebsanleitung
C 4000 Entry/Exit
Hinweis
Abb. 3: Anzeigen
des Senders
Tab. 1: Bedeutung der
Betriebsanzeigen des
Senders
8 010 236/NA55/23-10-03

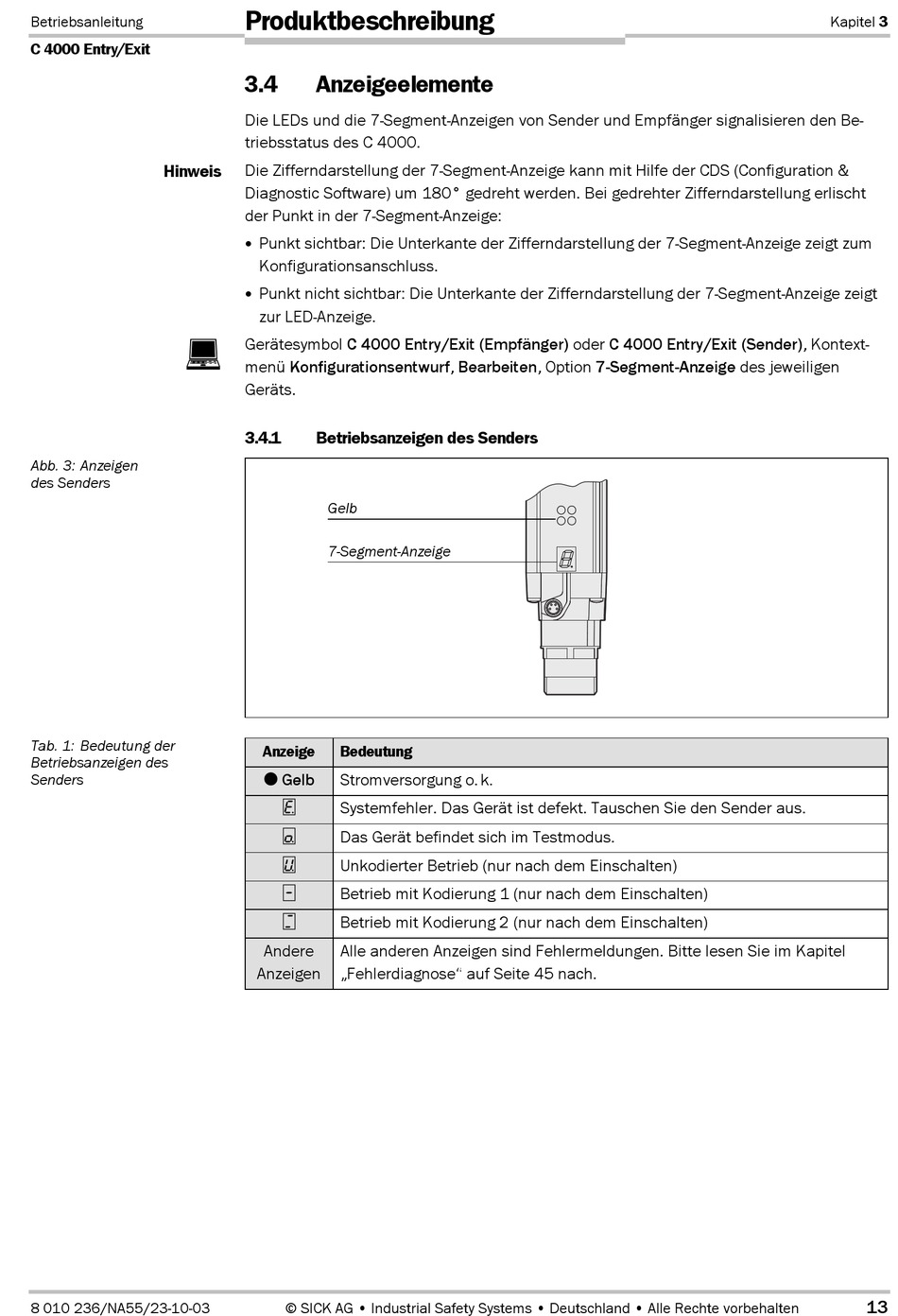

Produktbeschreibung
3.4
Anzeigeelemente
Die LEDs und die 7-Segment-Anzeigen von Sender und Empfänger signalisieren den Be-
triebsstatus des C 4000.
Die Zifferndarstellung der 7-Segment-Anzeige kann mit Hilfe der CDS (Configuration &
Diagnostic Software) um 180° gedreht werden. Bei gedrehter Zifferndarstellung erlischt
der Punkt in der 7-Segment-Anzeige:
Punkt sichtbar: Die Unterkante der Zifferndarstellung der 7-Segment-Anzeige zeigt zum
Konfigurationsanschluss.
Punkt nicht sichtbar: Die Unterkante der Zifferndarstellung der 7-Segment-Anzeige zeigt
zur LED-Anzeige.
Gerätesymbol C 4000 Entry/Exit (Empfänger) oder C 4000 Entry/Exit (Sender), Kontext-
menü Konfigurationsentwurf, Bearbeiten, Option 7-Segment-Anzeige des jeweiligen
Geräts.
3.4.1
Betriebsanzeigen des Senders
Gelb
7-Segment-Anzeige
Anzeige
Bedeutung
Gelb
Stromversorgung o.k.
Systemfehler. Das Gerät ist defekt. Tauschen Sie den Sender aus.
Das Gerät befindet sich im Testmodus.
Unkodierter Betrieb (nur nach dem Einschalten)
Betrieb mit Kodierung 1 (nur nach dem Einschalten)
Betrieb mit Kodierung 2 (nur nach dem Einschalten)
Andere
Alle anderen Anzeigen sind Fehlermeldungen. Bitte lesen Sie im Kapitel
Anzeigen
„Fehlerdiagnose" auf Seite 45 nach.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 3
13
