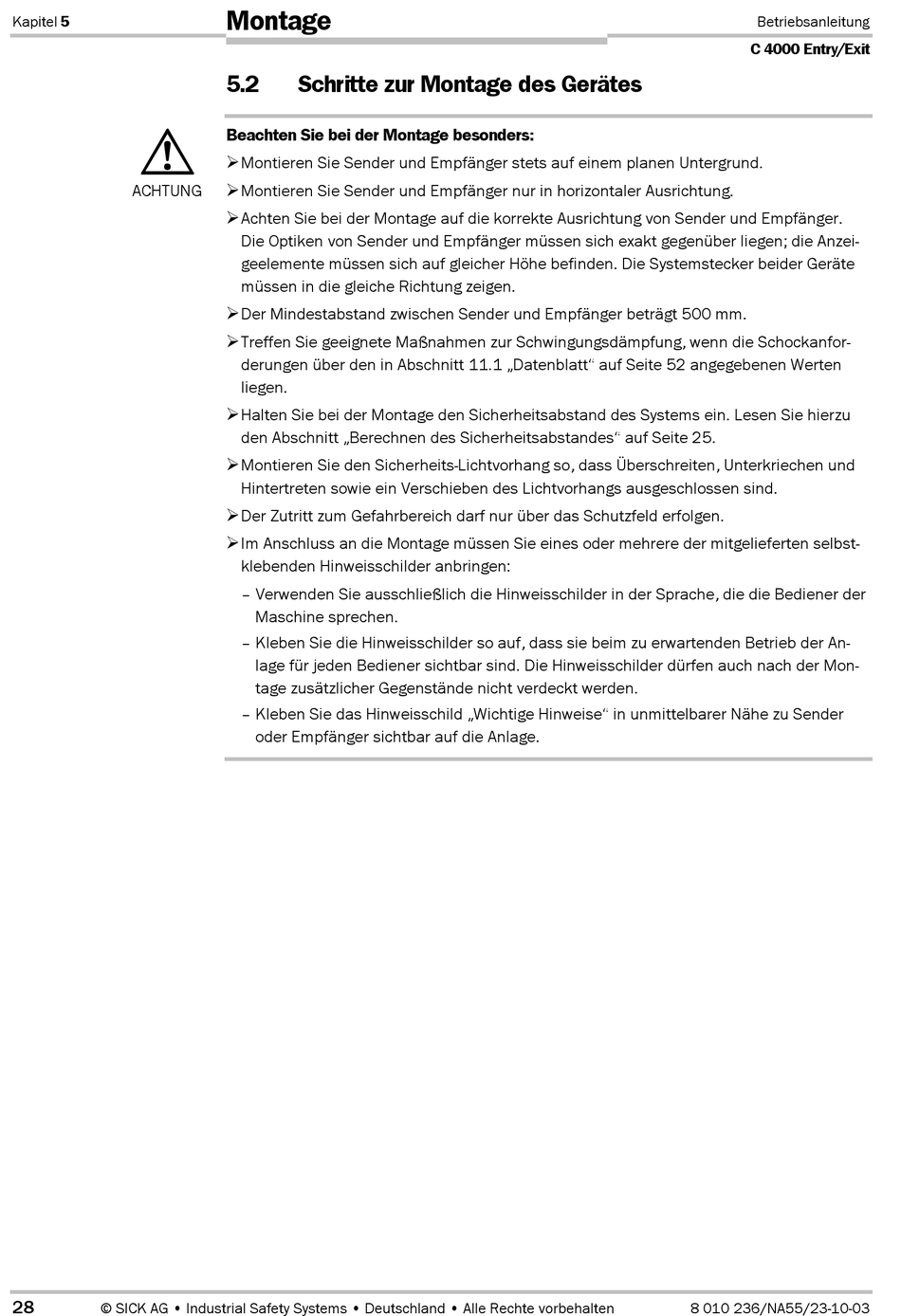

Kapitel 5
ACHTUNG
28
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
5.2
Schritte zur Montage des Gerätes
Beachten Sie bei der Montage besonders:
Montieren Sie Sender und Empfänger stets auf einem planen Untergrund.
Montieren Sie Sender und Empfänger nur in horizontaler Ausrichtung.
Achten Sie bei der Montage auf die korrekte Ausrichtung von Sender und Empfänger.
Die Optiken von Sender und Empfänger müssen sich exakt gegenüber liegen; die Anzei-
geelemente müssen sich auf gleicher Höhe befinden. Die Systemstecker beider Geräte
müssen in die gleiche Richtung zeigen.
Der Mindestabstand zwischen Sender und Empfänger beträgt 500 mm.
Treffen Sie geeignete Maßnahmen zur Schwingungsdämpfung, wenn die Schockanfor-
derungen über den in Abschnitt 11.1 „Datenblatt" auf Seite 52 angegebenen Werten
liegen.
Halten Sie bei der Montage den Sicherheitsabstand des Systems ein. Lesen Sie hierzu
den Abschnitt „Berechnen des Sicherheitsabstandes" auf Seite 25.
Montieren Sie den Sicherheits-Lichtvorhang so, dass Überschreiten, Unterkriechen und
Hintertreten sowie ein Verschieben des Lichtvorhangs ausgeschlossen sind.
Der Zutritt zum Gefahrbereich darf nur über das Schutzfeld erfolgen.
Im Anschluss an die Montage müssen Sie eines oder mehrere der mitgelieferten selbst-
klebenden Hinweisschilder anbringen:
– Verwenden Sie ausschließlich die Hinweisschilder in der Sprache, die die Bediener der
Maschine sprechen.
– Kleben Sie die Hinweisschilder so auf, dass sie beim zu erwartenden Betrieb der An-
lage für jeden Bediener sichtbar sind. Die Hinweisschilder dürfen auch nach der Mon-
tage zusätzlicher Gegenstände nicht verdeckt werden.
– Kleben Sie das Hinweisschild „Wichtige Hinweise" in unmittelbarer Nähe zu Sender
oder Empfänger sichtbar auf die Anlage.
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
