Betriebsanleitung
C 4000 Entry/Exit
Hinweis

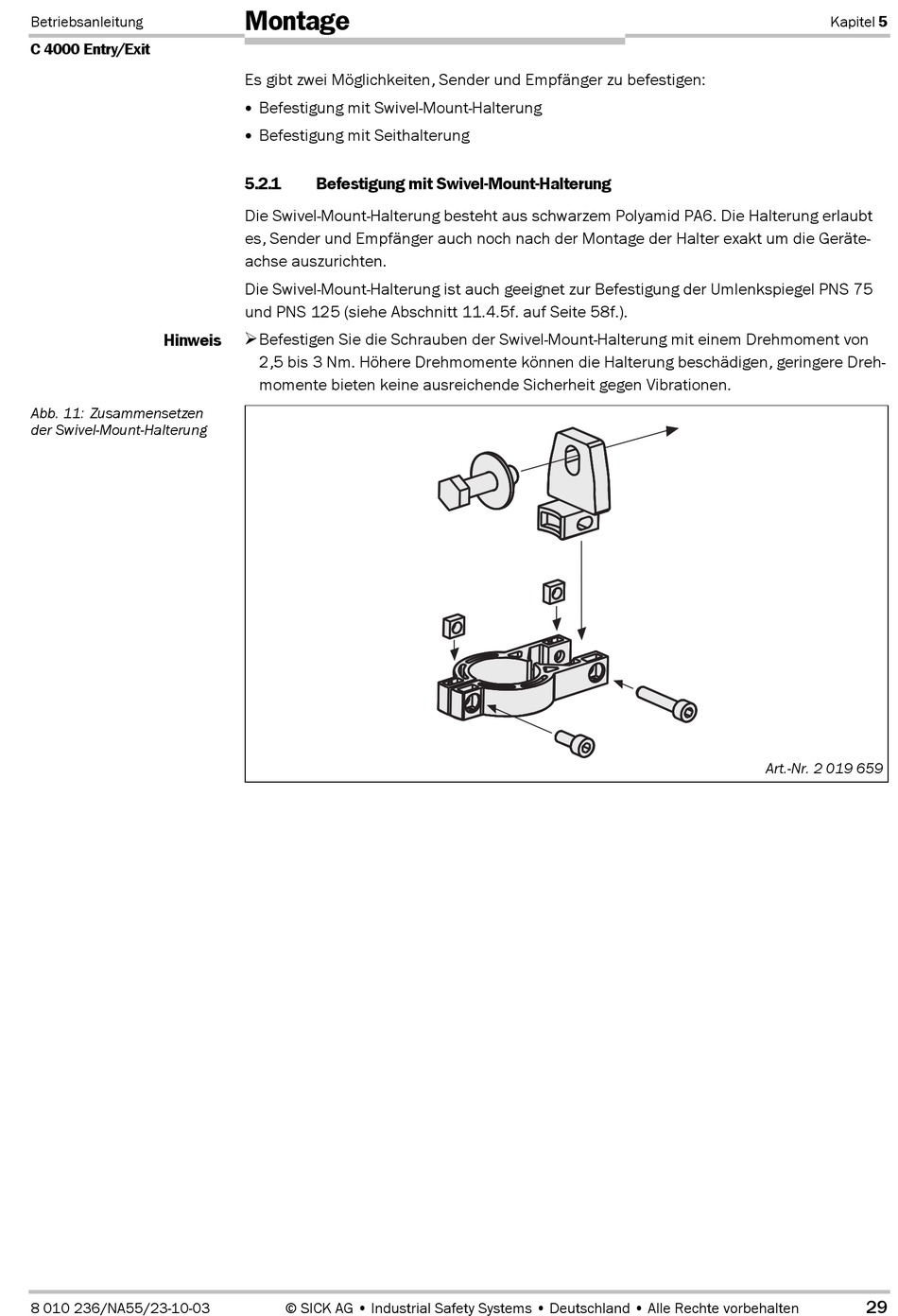

Abb. 11: Zusammensetzen
der Swivel-Mount-Halterung
8 010 236/NA55/23-10-03
Montage
Es gibt zwei Möglichkeiten, Sender und Empfänger zu befestigen:
Befestigung mit Swivel-Mount-Halterung
Befestigung mit Seithalterung
5.2.1
Befestigung mit Swivel-Mount-Halterung
Die Swivel-Mount-Halterung besteht aus schwarzem Polyamid PA6. Die Halterung erlaubt
es, Sender und Empfänger auch noch nach der Montage der Halter exakt um die Geräte-
achse auszurichten.
Die Swivel-Mount-Halterung ist auch geeignet zur Befestigung der Umlenkspiegel PNS 75
und PNS 125 (siehe Abschnitt 11.4.5f. auf Seite 58f.).
Befestigen Sie die Schrauben der Swivel-Mount-Halterung mit einem Drehmoment von
2,5 bis 3 Nm. Höhere Drehmomente können die Halterung beschädigen, geringere Dreh-
momente bieten keine ausreichende Sicherheit gegen Vibrationen.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 5
Art.-Nr. 2 019 659
29
