Betriebsanleitung
C 4000 Entry/Exit
Hinweise
Tab. 27: Artikelnummern
Zusatzfrontscheibe
(Schweißfunkenschutz)
Tab. 28: Artikelnummern
Umlenkspiegel PNS 75
Tab. 29: Artikelnummern
Umlenkspiegel PNS 125
8 010 236/NA55/23-10-03

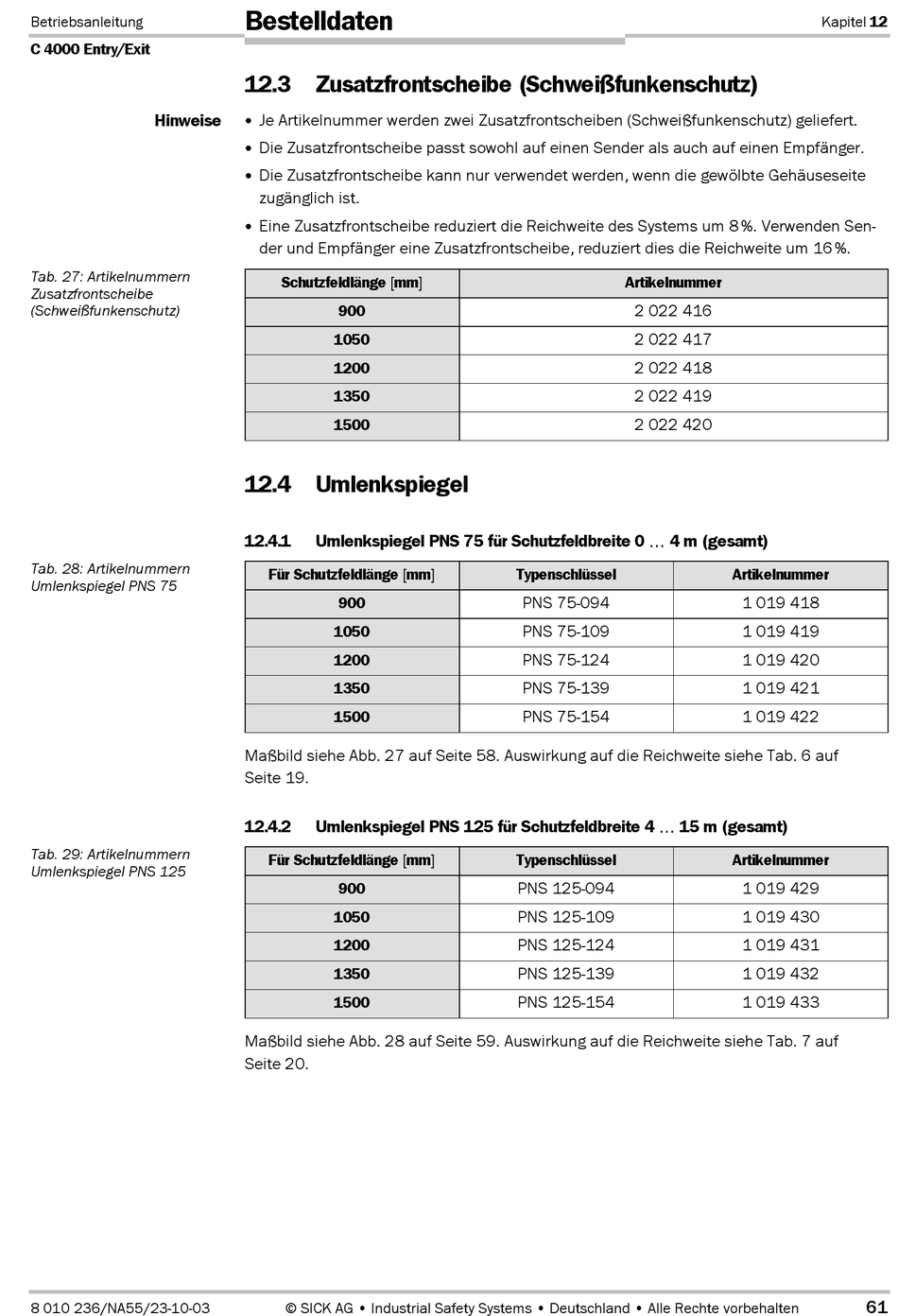

Bestelldaten
12.3
Zusatzfrontscheibe (Schweißfunkenschutz)
Je Artikelnummer werden zwei Zusatzfrontscheiben (Schweißfunkenschutz) geliefert.
Die Zusatzfrontscheibe passt sowohl auf einen Sender als auch auf einen Empfänger.
Die Zusatzfrontscheibe kann nur verwendet werden, wenn die gewölbte Gehäuseseite
zugänglich ist.
Eine Zusatzfrontscheibe reduziert die Reichweite des Systems um 8%. Verwenden Sen-
der und Empfänger eine Zusatzfrontscheibe, reduziert dies die Reichweite um 16%.
Schutzfeldlänge [mm]
900
1050
1200
1350
1500
12.4
Umlenkspiegel
12.4.1
Umlenkspiegel PNS 75 für Schutzfeldbreite 0 ... 4 m (gesamt)
Für Schutzfeldlänge [mm]
900
1050
1200
1350
1500
Maßbild siehe Abb. 27 auf Seite 58. Auswirkung auf die Reichweite siehe Tab. 6 auf
Seite 19.
12.4.2
Umlenkspiegel PNS 125 für Schutzfeldbreite 4 ... 15 m (gesamt)
Für Schutzfeldlänge [mm]
900
1050
1200
1350
1500
Maßbild siehe Abb. 28 auf Seite 59. Auswirkung auf die Reichweite siehe Tab. 7 auf
Seite 20.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Artikelnummer
2 022 416
2 022 417
2 022 418
2 022 419
2 022 420
Typenschlüssel
PNS 75-094
PNS 75-109
PNS 75-124
PNS 75-139
PNS 75-154
Typenschlüssel
PNS 125-094
PNS 125-109
PNS 125-124
PNS 125-139
PNS 125-154
Kapitel 12
Artikelnummer
1 019 418
1 019 419
1 019 420
1 019 421
1 019 422
Artikelnummer
1 019 429
1 019 430
1 019 431
1 019 432
1 019 433
61
