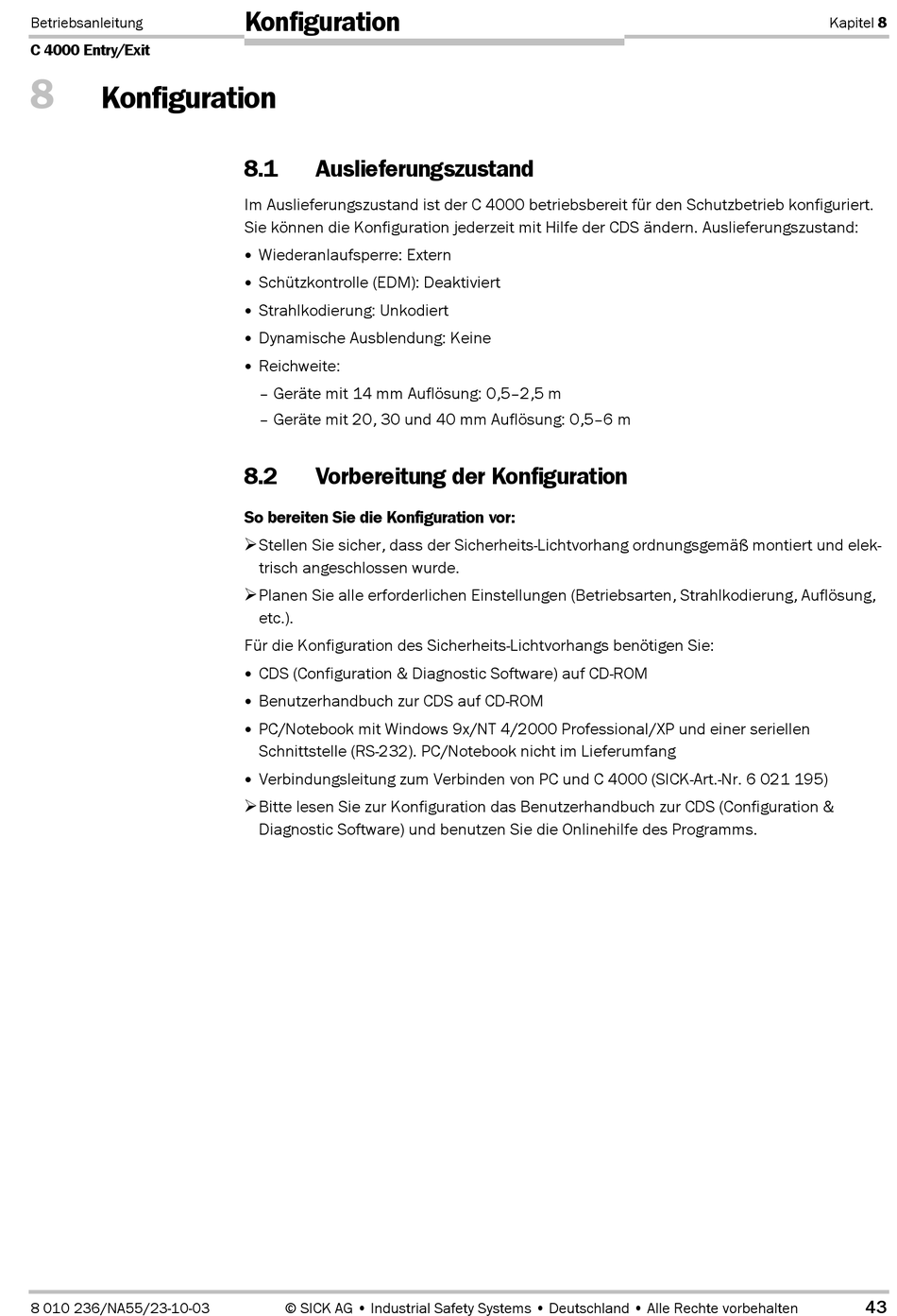

Betriebsanleitung
C 4000 Entry/Exit
8
Konfiguration
8 010 236/NA55/23-10-03
Konfiguration
8.1
Auslieferungszustand
Im Auslieferungszustand ist der C 4000 betriebsbereit für den Schutzbetrieb konfiguriert.
Sie können die Konfiguration jederzeit mit Hilfe der CDS ändern. Auslieferungszustand:
Wiederanlaufsperre: Extern
Schützkontrolle (EDM): Deaktiviert
Strahlkodierung: Unkodiert
Dynamische Ausblendung: Keine
Reichweite:
– Geräte mit 14 mm Auflösung: 0,5–2,5 m
– Geräte mit 20, 30 und 40 mm Auflösung: 0,5–6 m
8.2
Vorbereitung der Konfiguration
So bereiten Sie die Konfiguration vor:
Stellen Sie sicher, dass der Sicherheits-Lichtvorhang ordnungsgemäß montiert und elek-
trisch angeschlossen wurde.
Planen Sie alle erforderlichen Einstellungen (Betriebsarten, Strahlkodierung, Auflösung,
etc.).
Für die Konfiguration des Sicherheits-Lichtvorhangs benötigen Sie:
CDS (Configuration & Diagnostic Software) auf CD-ROM
Benutzerhandbuch zur CDS auf CD-ROM
PC/Notebook mit Windows 9x/NT 4/2000 Professional/XP und einer seriellen
Schnittstelle (RS-232). PC/Notebook nicht im Lieferumfang
Verbindungsleitung zum Verbinden von PC und C 4000 (SICK-Art.-Nr. 6 021 195)
Bitte lesen Sie zur Konfiguration das Benutzerhandbuch zur CDS (Configuration &
Diagnostic Software) und benutzen Sie die Onlinehilfe des Programms.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 8
43
