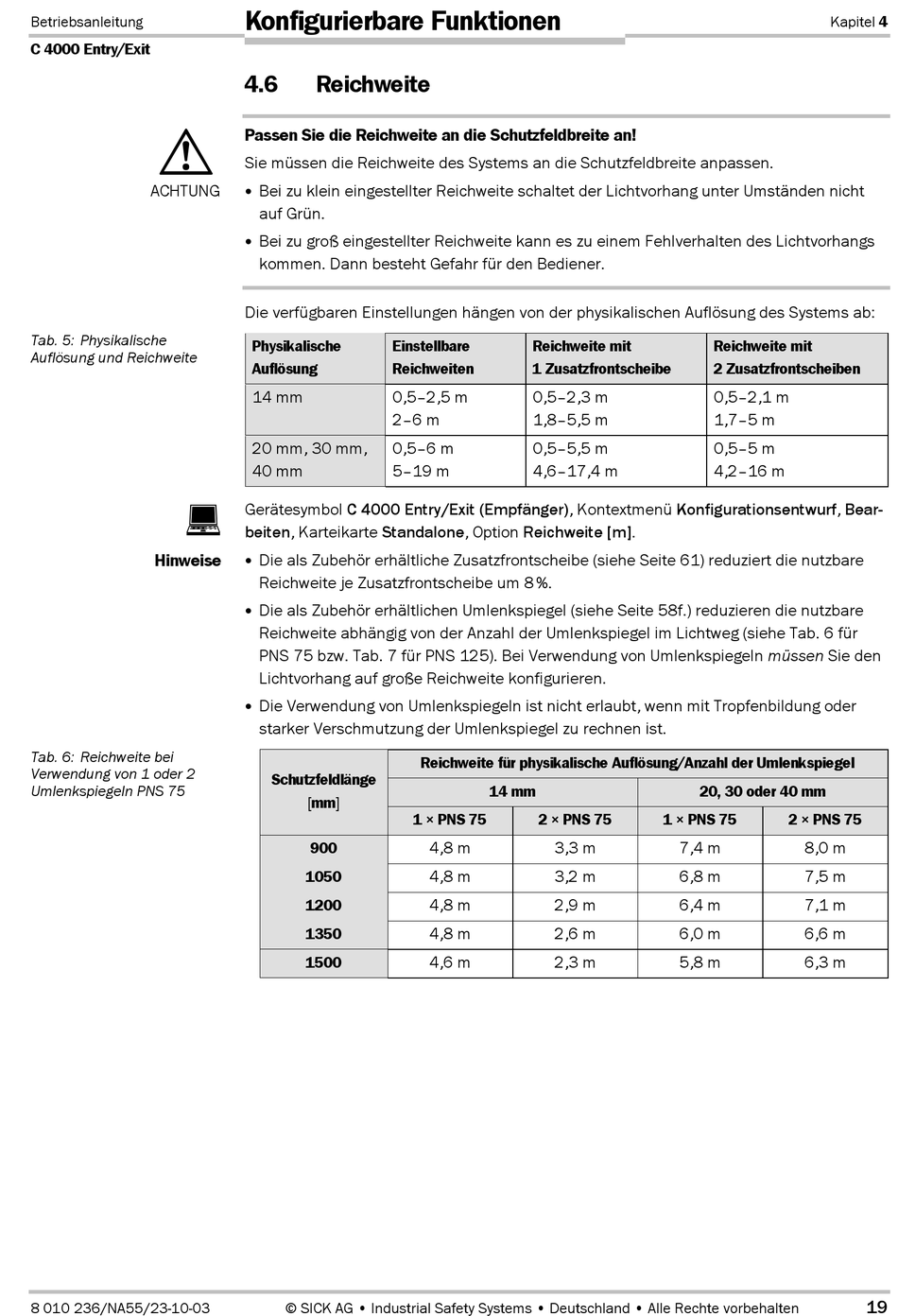

Betriebsanleitung
C 4000 Entry/Exit
ACHTUNG
Tab. 5: Physikalische
Auflösung und Reichweite
Hinweise
Tab. 6: Reichweite bei
Verwendung von 1 oder 2
Umlenkspiegeln PNS 75
8 010 236/NA55/23-10-03
Konfigurierbare Funktionen
4.6
Reichweite
Passen Sie die Reichweite an die Schutzfeldbreite an!
Sie müssen die Reichweite des Systems an die Schutzfeldbreite anpassen.
Bei zu klein eingestellter Reichweite schaltet der Lichtvorhang unter Umständen nicht
auf Grün.
Bei zu groß eingestellter Reichweite kann es zu einem Fehlverhalten des Lichtvorhangs
kommen. Dann besteht Gefahr für den Bediener.
Die verfügbaren Einstellungen hängen von der physikalischen Auflösung des Systems ab:
Physikalische
Einstellbare
Auflösung
Reichweiten
14 mm
0,5–2,5 m
2–6 m
20 mm, 30 mm,
0,5–6 m
40 mm
5–19 m
Gerätesymbol C 4000 Entry/Exit (Empfänger), Kontextmenü Konfigurationsentwurf, Bear-
beiten, Karteikarte Standalone, Option Reichweite [m].
Die als Zubehör erhältliche Zusatzfrontscheibe (siehe Seite 61) reduziert die nutzbare
Reichweite je Zusatzfrontscheibe um 8%.
Die als Zubehör erhältlichen Umlenkspiegel (siehe Seite 58f.) reduzieren die nutzbare
Reichweite abhängig von der Anzahl der Umlenkspiegel im Lichtweg (siehe Tab. 6 für
PNS 75 bzw. Tab. 7 für PNS 125). Bei Verwendung von Umlenkspiegeln müssen Sie den
Lichtvorhang auf große Reichweite konfigurieren.
Die Verwendung von Umlenkspiegeln ist nicht erlaubt, wenn mit Tropfenbildung oder
starker Verschmutzung der Umlenkspiegel zu rechnen ist.
Schutzfeldlänge
[mm]
1 × PNS 75
900
1050
1200
1350
1500
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Reichweite mit
1 Zusatzfrontscheibe
0,5–2,3 m
1,8–5,5 m
0,5–5,5 m
4,6–17,4 m
Reichweite für physikalische Auflösung/Anzahl der Umlenkspiegel
14 mm
2 × PNS 75
4,8 m
3,3 m
4,8 m
3,2 m
4,8 m
2,9 m
4,8 m
2,6 m
4,6 m
2,3 m
Kapitel 4
Reichweite mit
2 Zusatzfrontscheiben
0,5–2,1 m
1,7–5 m
0,5–5 m
4,2–16 m
20, 30 oder 40 mm
1 × PNS 75
2 × PNS 75
7,4 m
8,0 m
6,8 m
7,5 m
6,4 m
7,1 m
6,0 m
6,6 m
5,8 m
6,3 m
19
