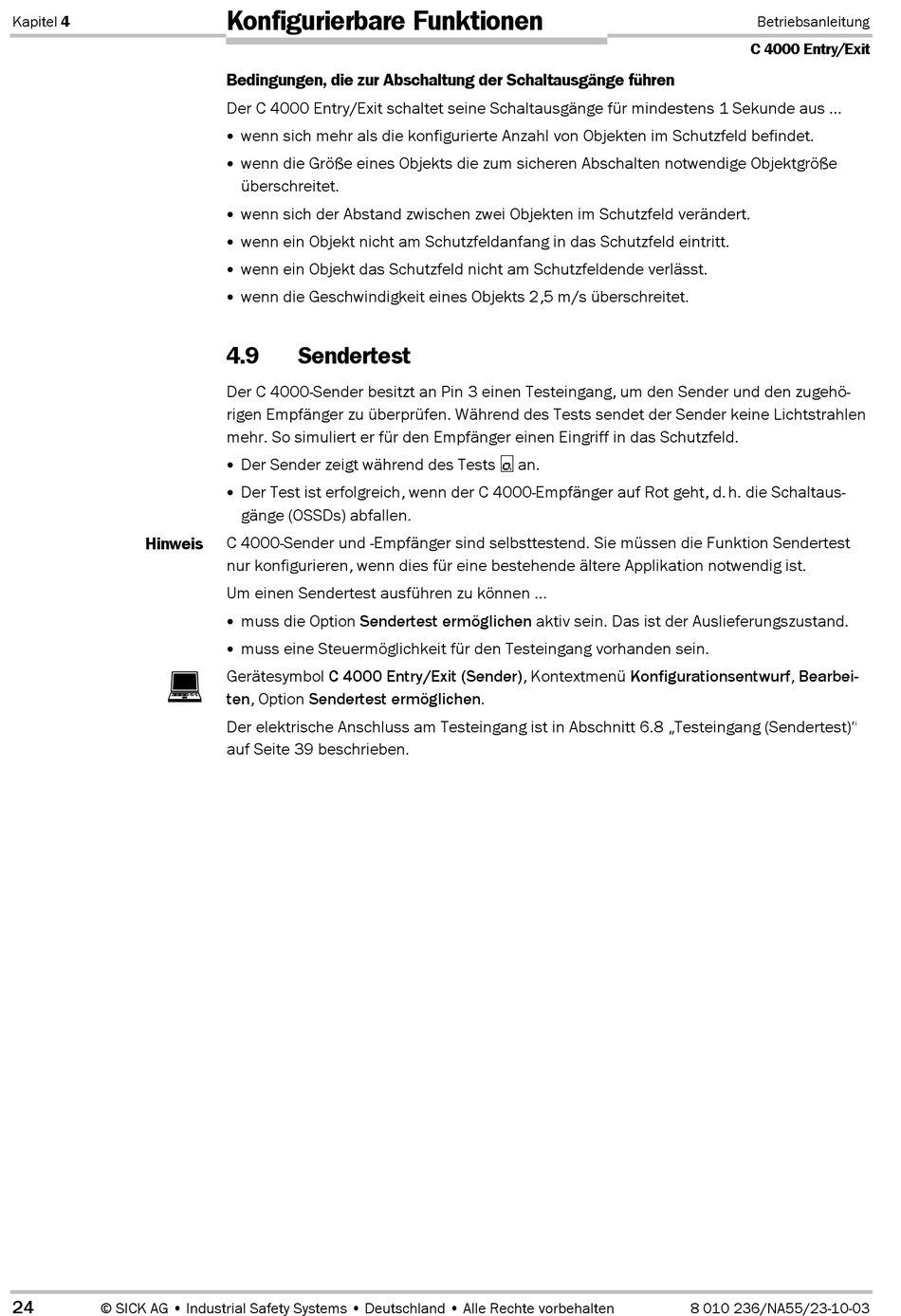

Kapitel 4
Hinweis
24
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Konfigurierbare Funktionen
Bedingungen, die zur Abschaltung der Schaltausgänge führen
Der C 4000 Entry/Exit schaltet seine Schaltausgänge für mindestens 1 Sekunde aus ...
wenn sich mehr als die konfigurierte Anzahl von Objekten im Schutzfeld befindet.
wenn die Größe eines Objekts die zum sicheren Abschalten notwendige Objektgröße
überschreitet.
wenn sich der Abstand zwischen zwei Objekten im Schutzfeld verändert.
wenn ein Objekt nicht am Schutzfeldanfang in das Schutzfeld eintritt.
wenn ein Objekt das Schutzfeld nicht am Schutzfeldende verlässt.
wenn die Geschwindigkeit eines Objekts 2,5 m/s überschreitet.
4.9
Sendertest
Der C 4000-Sender besitzt an Pin 3 einen Testeingang, um den Sender und den zugehö-
rigen Empfänger zu überprüfen. Während des Tests sendet der Sender keine Lichtstrahlen
mehr. So simuliert er für den Empfänger einen Eingriff in das Schutzfeld.
Der Sender zeigt während des Tests an.
Der Test ist erfolgreich, wenn der C 4000-Empfänger auf Rot geht, d.h. die Schaltaus-
gänge (OSSDs) abfallen.
C 4000-Sender und -Empfänger sind selbsttestend. Sie müssen die Funktion Sendertest
nur konfigurieren, wenn dies für eine bestehende ältere Applikation notwendig ist.
Um einen Sendertest ausführen zu können ...
muss die Option Sendertest ermöglichen aktiv sein. Das ist der Auslieferungszustand.
muss eine Steuermöglichkeit für den Testeingang vorhanden sein.
Gerätesymbol C 4000 Entry/Exit (Sender), Kontextmenü Konfigurationsentwurf, Bearbei-
ten, Option Sendertest ermöglichen.
Der elektrische Anschluss am Testeingang ist in Abschnitt 6.8 „Testeingang (Sendertest)"
auf Seite 39 beschrieben.
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
