Betriebsanleitung
C 4000 Entry/Exit
ACHTUNG

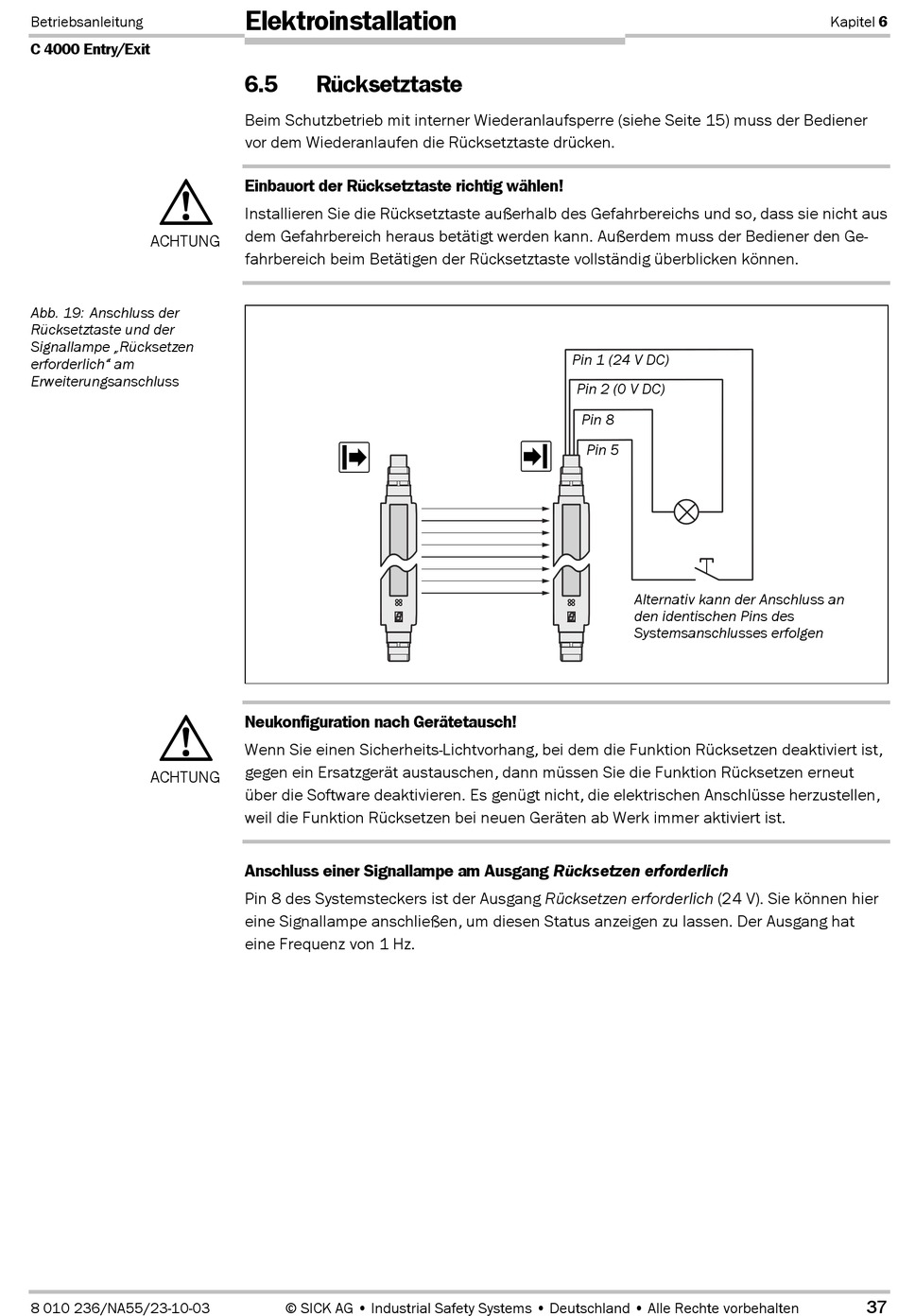

Abb. 19: Anschluss der
Rücksetztaste und der
Signallampe „Rücksetzen
erforderlich" am
Erweiterungsanschluss
ACHTUNG
8 010 236/NA55/23-10-03
Elektroinstallation
6.5
Rücksetztaste
Beim Schutzbetrieb mit interner Wiederanlaufsperre (siehe Seite 15) muss der Bediener
vor dem Wiederanlaufen die Rücksetztaste drücken.
Einbauort der Rücksetztaste richtig wählen!
Installieren Sie die Rücksetztaste außerhalb des Gefahrbereichs und so, dass sie nicht aus
dem Gefahrbereich heraus betätigt werden kann. Außerdem muss der Bediener den Ge-
fahrbereich beim Betätigen der Rücksetztaste vollständig überblicken können.
Neukonfiguration nach Gerätetausch!
Wenn Sie einen Sicherheits-Lichtvorhang, bei dem die Funktion Rücksetzen deaktiviert ist,
gegen ein Ersatzgerät austauschen, dann müssen Sie die Funktion Rücksetzen erneut
über die Software deaktivieren. Es genügt nicht, die elektrischen Anschlüsse herzustellen,
weil die Funktion Rücksetzen bei neuen Geräten ab Werk immer aktiviert ist.
Anschluss einer Signallampe am Ausgang Rücksetzen erforderlich
Pin 8 des Systemsteckers ist der Ausgang Rücksetzen erforderlich (24 V). Sie können hier
eine Signallampe anschließen, um diesen Status anzeigen zu lassen. Der Ausgang hat
eine Frequenz von 1 Hz.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Pin 1 (24 V DC)
Pin 2 (0 V DC)
Pin 8
Pin 5
Alternativ kann der Anschluss an
den identischen Pins des
Systemsanschlusses erfolgen
Kapitel 6
37
