Kapitel 10

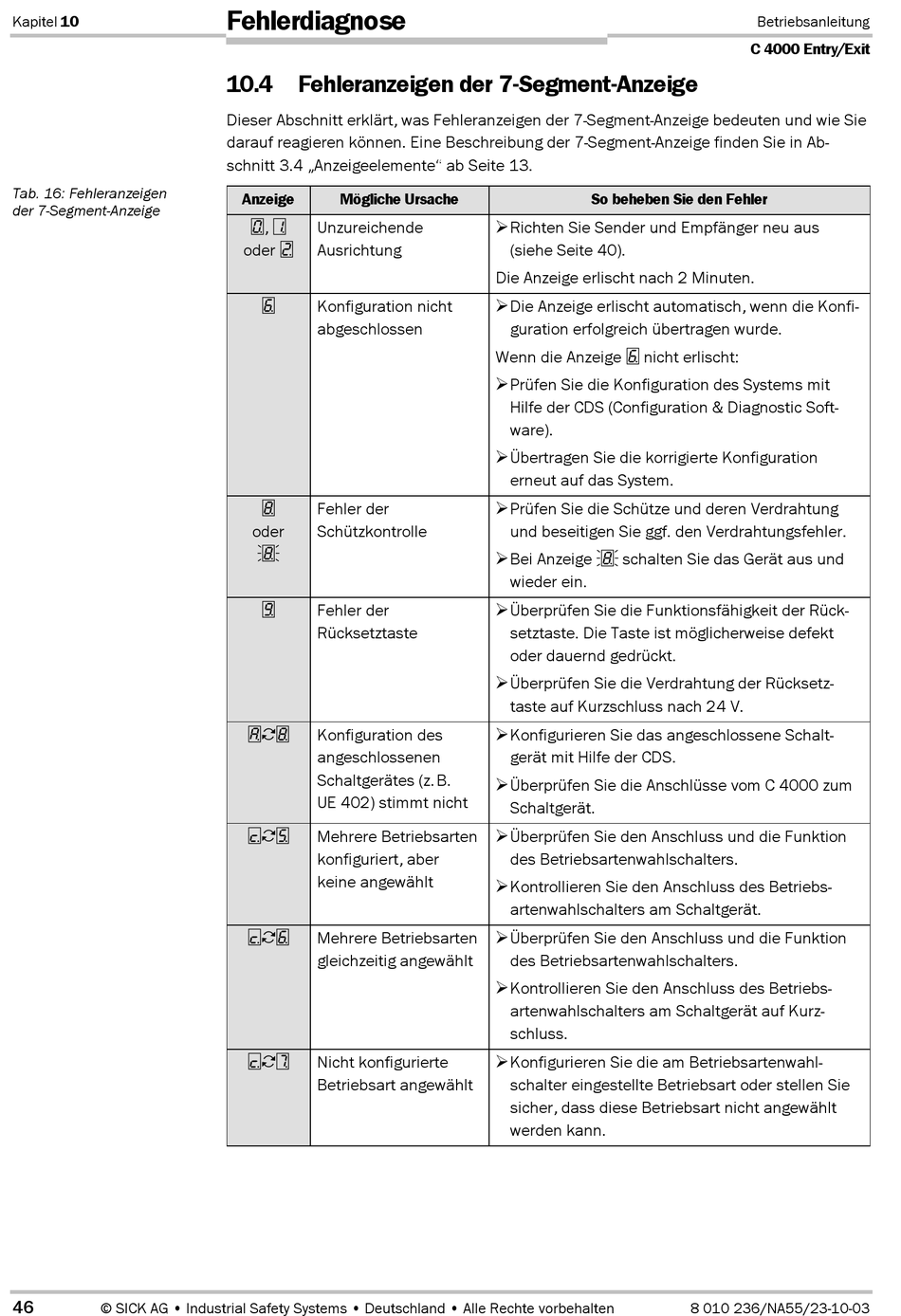

Tab. 16: Fehleranzeigen
der 7-Segment-Anzeige
46
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Fehlerdiagnose
10.4
Fehleranzeigen der 7-Segment-Anzeige
Dieser Abschnitt erklärt, was Fehleranzeigen der 7-Segment-Anzeige bedeuten und wie Sie
darauf reagieren können. Eine Beschreibung der 7-Segment-Anzeige finden Sie in Ab-
schnitt 3.4 „Anzeigeelemente" ab Seite 13.
Anzeige
Mögliche Ursache
,
Unzureichende
oder
Ausrichtung
Konfiguration nicht
abgeschlossen
Fehler der
oder
Schützkontrolle
Fehler der
Rücksetztaste
Konfiguration des
angeschlossenen
Schaltgerätes (z.B.
UE 402) stimmt nicht
Mehrere Betriebsarten
konfiguriert, aber
keine angewählt
Mehrere Betriebsarten
gleichzeitig angewählt
Nicht konfigurierte
Betriebsart angewählt
So beheben Sie den Fehler
Richten Sie Sender und Empfänger neu aus
(siehe Seite 40).
Die Anzeige erlischt nach 2 Minuten.
Die Anzeige erlischt automatisch, wenn die Konfi-
guration erfolgreich übertragen wurde.
Wenn die Anzeige nicht erlischt:
Prüfen Sie die Konfiguration des Systems mit
Hilfe der CDS (Configuration & Diagnostic Soft-
ware).
Übertragen Sie die korrigierte Konfiguration
erneut auf das System.
Prüfen Sie die Schütze und deren Verdrahtung
und beseitigen Sie ggf. den Verdrahtungsfehler.
Bei Anzeige schalten Sie das Gerät aus und
wieder ein.
Überprüfen Sie die Funktionsfähigkeit der Rück-
setztaste. Die Taste ist möglicherweise defekt
oder dauernd gedrückt.
Überprüfen Sie die Verdrahtung der Rücksetz-
taste auf Kurzschluss nach 24 V.
Konfigurieren Sie das angeschlossene Schalt-
gerät mit Hilfe der CDS.
Überprüfen Sie die Anschlüsse vom C 4000 zum
Schaltgerät.
Überprüfen Sie den Anschluss und die Funktion
des Betriebsartenwahlschalters.
Kontrollieren Sie den Anschluss des Betriebs-
artenwahlschalters am Schaltgerät.
Überprüfen Sie den Anschluss und die Funktion
des Betriebsartenwahlschalters.
Kontrollieren Sie den Anschluss des Betriebs-
artenwahlschalters am Schaltgerät auf Kurz-
schluss.
Konfigurieren Sie die am Betriebsartenwahl-
schalter eingestellte Betriebsart oder stellen Sie
sicher, dass diese Betriebsart nicht angewählt
werden kann.
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
