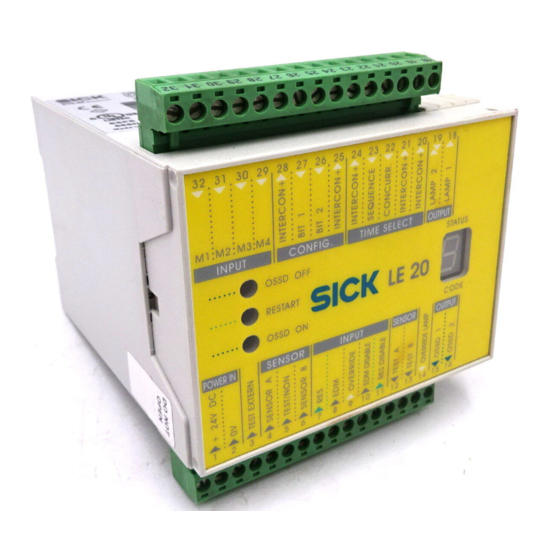

LE20
Safety Evaluation Unit
O P E R AT I N G I N S T R U C T I O N S
D
DK
E
F
FIN
GB
GR
I
N
NL
P
S
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für SICK LE20

Inhaltszusammenfassung für SICK LE20

  • Seite 1 O P E R AT I N G I N S T R U C T I O N S LE20 Safety Evaluation Unit...
  • Seite 2 Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma S ICK AG untersagt. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 3: Inhaltsverzeichnis

    4.2 IP-65-Ausführung ................... 24 Elektroinstallation ..................25 Inbetriebnahme ....................29 6.1 Übersicht über die Inbetriebnahmeschritte ........29 6.2 Funktionstest ....................29 6.3 Prüfungen LE 20 .................... 30 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 4 11.5.3 VS /VE 18-2 ..................46 11.5.4 WS /WE 24-2 ..................48 11.5.5 WS/WE 27-2 ..................50 11.6 Konformitätserklärungen ................52 11.7 Checkliste ......................55 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 5: Verwendete Symbolik In Diesem Dokument

    Auftreten eines Fehlers die gefahrbringende Bewegung ab. Außerdem stattet sie ein Lichtschrankensystem mit zusätzlichen Sicherheits- und Überwachungsfunktionen aus. Der Betrieb des Gerätes ist nur entsprechend den technischen Spezifikationen zulässig. 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 6: Sicherheitsvorschriften

    Maschine, an der unsere Schutzeinrichtung verwendet wird, zur Verfügung zu stellen. Der Arbeitnehmer ist durch Sachkundige einzuweisen. Die Betriebsanleitung ist zur späteren Verwendung aufzubewahren. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 7: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen

    6. Die OSSD-Ausgänge der LE 20 müssen an zwangsgeführte Relais angeschlossen werden. 7. Das Verschieben oder Verstellen der Schutzeinrichtung ist ausschließlich sachkundigen und geschulten Personen vorbehal- ten. 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 8: Hinweise Zum Sicherstellen Der Schutzfunktion Von Le 20-Muting

    6. Der Muting-Zustand muss sofort nach der Durchfahrt des Objekts aufgehoben und die Schutzeinrichtung somit wieder wirksam werden. 7. Der gesamte Gefahrbereich muss vom Reset-Taster und Override- Taster aus einsehbar sein. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 9: Sicherstellen Der Schutzfunktion Beim Einsatz Von Le 20 Mit C 2000, M 2000 Oder Einstrahl-Sicherheits-Lichtschranken

    EN 999 eingesetzt werden. Der Einsatz als Finger- und Handschutz ist nicht zulässig. 2. Störeinstrahlung (z. B. direkte/indirekte Sonneneinstrahlung, Fernbedienungen) ist zu unterbinden, da sie die Verfügbarkeit von 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 10 Flächen und Gegenstände (z. B. Materialbehälter) einen Mindestabstand a rotationssymmetrisch um die optische Achse zwischen Sender und Empfänger einhalten (vergleiche Abb. 2-3 und Abb. 2-4). © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 11 Ist der Abstand D ≤ 3 m, beträgt der Mindestabstand a = 260 mm. Ist der Abstand D > 3 m, berechnen Sie den Mindestabstand a nach folgender Formel: a [mm] = 88,2 D [m] 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 12: Produktbeschreibung

    Person den Gefahrbereich betritt. Dringt dagegen ein bestimm- tes Objekt, wie z. B. eine Materialpalette, in den Gefahrbereich ein, so arbeitet die Maschine oder Anlage ohne Unterbrechung weiter. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 13: Aufbau Und Arbeitsweise Des Gerätes

    – ohne dass die Maschine abschaltet. Die Geräte verfügen über folgende Funktionen: LE 20 Testfunktion Wiederanlaufsperre (RES) Schützkontrolle (EDM) LE 20-Muting Testfunktion Wiederanlaufsperre (RES) Schützkontrolle (EDM) Muting Override 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 14: Gerätefunktionen Le 20 Und Le 20-Muting

    Einstrahl-Lichtschranken automatisch alle 2 s getestet. Diese Testroutine ist nur aktiv, wenn der Eingang TEST/NON mit 24 V verdrahtet ist. Bei Auftreten eines Fehlers gehen die beiden © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 15: Wiederanlaufsperre (Res)

    (Restart-Locking-Device) – gedrückt und wieder losgelassen wird. Der Reset-Taster muss auch nach dem Einschalten des Gerätes betätigt werden. Die Funktion ist an- und abwählbar. 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 16: Schützkontrolle (Edm)

    Dabei können zwei, drei oder vier Muting-Sensoren an die Sicherheits-Auswerteeinheit angeschlossen werden. 3.4.1 Muting- Betrieb Der Muting-Betrieb setzt ein, wenn folgende Bedingungen erfüllt sind: © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 17 Bei Richtungserkennung ist nur die Reihenfolge M 1 vor M 2 vor M 3 vor M 4 zulässig. Tab. 3-3: Mutingbedingungen und Sequenzüberwachung 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 18: Anordnung Der Muting-Sensoren

    3. Die Sensoren sollten nur das Material detektieren und nicht das Transporthilfsmittel (Palette oder Fahrzeug), damit keine Person auf dem Transportmittel in den Gefahrbereich hineinfahren kann. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 19 Lichtstrahl freigegeben werden. Dazu ist es notwen- dig, dass die Muting-Sensoren ein gültiges Muting-Signal abgeben. Angezeigt wird diese Möglichkeit durch die Override-Lampe. Der 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 20: Override

    1 ... 10 W max. Leitungslänge 10 m Farbe weiß Systemkomponenten Muting - Sensoren Generell können alle Arten von Sensoren an die Sicherheits-Aus- werteeinheit angeschlossen werden: © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 21 Kontakte erforderlich, so kann das Relaismodul mit zwei potenzialfreien Relaiskontakten angeschlossen werden. UE 10-2OS 5 4 3 2 1 Abb. 3-5: Sicherheits-Auswerteeinheit LE 20 mit Relaismodul UE 10-2OS 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 22 Ebenso zu diesem Zweck als Zubehör erhältlich sind die LED- Mutinglampen mit den Teilenummern 2 019 909 und 2 019 910 (jeweils mit Anschlusskabel). © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 23: Anzeigeelemente

    LAMP 2 blinkt Mutinglampe 1 (an LAMP 1) defekt oder nicht (falls angeschlossen) angeschlossen Tab. 3-4: Anzeigeelemente der Sicherheits-Auswerteeinheit LE 20 und LE 20-Muting 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 24: Montage

    2. Löcher für die Befestigungsschrauben des Gehäuses bohren, evtl. Basisteil als Schablone benutzen. 3. Basisteil anschrauben. 4. Frontteil aufsetzen und die Spannhebel- Scharnierverschlüsse schließen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 25 Abb. 5-1 für die Verdrahtung der Sicherheits-Lichtschranken und Muting-Sensoren verwendet werden. Abb. 5-1: Klemmenblöcke IP-65-Gehäuse a = für Sicherheits-Lichtschranken s = für Muting-Sensoren 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 26: Elektroinstallation

    Tab. 5-1: Klemmenbelegung Auswerteeinheit LE 20 und LE 20-Muting, nc = nicht belegt (not connected) Hinweis *) Wird nur ein Lichtschrankenpaar angeschlossen, muss zwischen SENSOR A (4) und SENSOR B (6) eine Drahtbrücke gelegt werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 27 Gleichzeitigkeitsüberwachung mit Richtungsüberwachung Intercon.+ Intercon.+ (nur Muting-Bedingung +) Richtungsüberwachung Gleichzeitigkeitsüberwachung Intercon.+ Intercon.+ (nur Muting-Bedingung ) Tab. 5-3: Konfiguration der Muting-Überwachungen, nc = nicht belegt (not connected) 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 28 O: Relaisausgang, Seite B des NO-Kontaktes von Ausgangsrelais 2 OSSD 2 A O: Relaisausgang, Seite A des NO-Kontaktes von Ausgangsrelais 2 Tab. 5-4: Klemmenbelegung Relaismodul © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 29: Inbetriebnahme

    Tests LE 20- Muting Maschinenabschaltung bei Unterbrechung mindestens eines Lichtstrahls jeder Sicherheits-Lichtschranke falls konfiguriert: externer Test Wiederanlaufsperre (RES) Schützkontrolle (EDM) Muting- Funktion und Muting-Anzeigeleuchte Override-Funktion und Override-Lampe 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 30 Verantwortung des Maschinenbetreibers. 2. Regelmäßige Prüfung der Schutzeinrichtung durch Sachkundige: – Prüfung entsprechend den national gültigen Vorschriften in den darin enthaltenen Fristen. Diese Prüfungen dienen der © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 31 Prüfkörper (∅ ≥ 30 mm) an folgenden Positionen: 1. unmittelbar vor dem Sender 2. in der Mitte zwischen Sender und Empfänger oder den Umlenkspiegeln 3. unmittelbar vor dem Empfänger 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 32: Wartung

    Die Schutzeinrichtung muss dann von einem Sachkundigen überprüft werden. Vollständiger Funktionstest nach Fehlerbeseitigung! Nach Beseitigung eines Fehlers ist ein vollständiger Funktionstest ACHTUNG durchzuführen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 33: Entsorgung

    Entsorgung Produkt Gehäuse Kunststoff-Recycling Leiterplatten, Kabel, Stecker und Elektronik-Recycling elektrische Verbindungsstücke Verpackung Karton, Papier Papier-/Kartonage-Recycling Polyethylen-Verpackungen Kunststoff-Recycling Tab 7-1: Übersicht der Entsorgung nach Bestandteilen 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 34: Fehlersuche

    Tab. 8-1: Fehlersuchtabelle Sicherheits-Auswerteeinheit LE 20 und LE 20-Muting ) Überwachungs- bzw Mutingbereich freiräumen (mittels Override-Taster oder manuell) ) Betriebsspannung aus- und wiedereinschalten © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 35: Technische Daten

    Test inaktiv low: externer Test aktiv Impulsdauer > 30 ms Zeitfenster wählbar: 3 s oder ∞ Gleichzeitigkeitsüberwachung Selbsttestzykluszeit Tab. 9-1: Datenblatt LE 20 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 36 ) Die an den Ein- und Ausgängen anzuschließenden Stromkreise müssen die in den einschlägigen Normen vorgeschriebenen Luft- und Kriechstrecken für sichere Trennung gemäß PELV (EN 60204, 6.4) einhalten. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 37: Technische Daten Relaismodul Ue 10-2Os

    0,5 ... 2,5 mm Mechanische Lebensdauer 5 x 10 Schaltspiele Elektrische Lebensdauer 1 x 10 Schaltspiele (belastungsabhängig) Befestigungsschiene DIN (EN 50022-35) Tab. 9-2: Datenblatt Relaismodul 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 38: Schaltungsbeispiele

    LE 20 mit einer Kaskade C 2000 – C 2000 – M 2000 R = Empfänger S = Sender Konfigurierte Funktionen: Schützkontrolle Wiederanlaufsperre externe Testung © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 39 Auswerteeinheit LE 20-Muting mit M 2000-A/P und 3 Muting-Sensoren M = Muting-Sensor R = Empfänger S = Sender Konfigurierte Funktionen: Schützkontrolle Wiederanlaufsperre 3 Muting-Sensoren Gleichzeitigkeitsüberwachung Override Sequenzüberwachung 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 40: Anhang

    Zubehör notwendig IP 65, mit Schraub-Klemmenstecker LE 20-1622 1 016 498 IP 65, mit Zugfeder-Klemmenstecker LE 20-1624 1 016 497 Tab 11-2: Bestelldaten LE 20-Muting © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 41: Zubehör

    = Seitenansicht f = Ansicht von vorne, Schraub- klemmenstecker eingesteckt 11-3: Mechanische Abmessungen IP-65-Gehäuse für LE 20 und LE 20-Muting 11-4: Mechanische Abmessungen Relaismodul 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...

  • Seite 42: Testbare Einstrahl-Sicherheits-Lichtschranken

    WS 12-2 D 160 WE 12-2 P 160 P 160 WS/WE 12-2 1 018 047 WS 12-2 D 460 WE 12-2 P 460 P 460 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 43 200 g 120 g 1) Die externe Spannungsversorgung der Geräte muss gemäß EN 60204 einen kurzzeitigen Netzausfall von 20 ms über- brücken. Geeignete Netzteile sind von SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). 2) Ohne Last 3) Darf U -Toleranzen nicht über- oder unterschreiten...

  • Seite 44: Ws/We 18-2

    WS 18-2 D 460 WE 18-2 P 460 P 460 WS/WE 18-2 1 016 887 WS 18-2 D 660 WE 18-2 P 660 P 660 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 45 100 g 30 g 1) Die externe Spannungsversorgung der Geräte muss gemäß EN 60204 einen kurzzeitigen Netzausfall von 20 ms über- brücken. Geeignete Netzteile sind von SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). 2) Ohne Last 3) Darf U -Toleranzen nicht über- oder unterschreiten...

  • Seite 46: Vs /Ve 18-2

    VS/VE 18-2 6 011 846 VS 18-2 D 5450 VE 18-2 O 4450 O 4450 Betriebsreichweite 16 m, Metallgehäuse, Gerätestecker M 12, 4-polig, gerade © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 47 Betriebsumgebungstemperatur T ca. 250 g 1) Die externe Spannungsversorgung der Geräte muss gemäß EN 60204 einen kurzzeitigen Netzausfall von 20 ms überbrücken. Geeignete Netzteile sind von SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). 2) Ohne Last 3) Darf U -Toleranzen nicht über- oder unterschreiten...

  • Seite 48: Ws /We 24-2

    1 018 052 WS 24-2 D 460 WE 24-2 P 460 P 460 – Betriebsreichweite 40 m, PNP, Q + Q, Gerätestecker M 12, 4-polig, Heizung © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 49 – 1) Empfindlichkeit einstellbar 2) Die externe Spannungsversorgung der Geräte muss gemäß EN 60204 einen kurzzeitigen Netzausfall von 20 ms über- brücken. Geeignete Netzteile sind von SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). 3) Grenzwert 4) Ohne Last 5) Darf U -Toleranzen nicht über- oder unterschreiten...

  • Seite 50: Ws/We 27-2

    1 019 561 WS 27-2 D 460 WE 27-2 F 460 F 460 – Betriebsreichweite 35 m, PNP, Q + Q, Gerätestecker M 12, 4-polig © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 51 – – 1) Die externe Spannungsversorgung der Geräte muss gemäß EN 60204 einen kurzzeitigen Netzausfall von 20 ms über- brücken. Geeignete Netzteile sind von SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). 2) Ohne Last 3) Darf U -Toleranzen nicht über- oder unterschreiten 4) Bei T = +25 °C und 100 mA Ausgangsstrom...

  • Seite 52: Konformitätserklärungen

    Kapitel 11 Anhang Betriebsanleitung Sicherheits-Auswerteeinheit LE 20 11.6 Konformitätserklärungen © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 53 Kapitel 11 Betriebsanleitung Anhang LE 20 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 54 Kapitel 11 Anhang Betriebsanleitung Sicherheits-Auswerteeinheit LE 20 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...

  • Seite 55: Checkliste

    Maschine und/oder in den Maschinenunterlagen) angegeben und dokumentiert? Ja : Nein : 8. Wird der erforderliche Sicherheitsabstand der BWS zur nächstliegenden Ja : Nein : Gefahrstelle eingehalten? 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 56 18. Ist das Hinweisschild zur täglichen Prüfung für den Bediener gut sichtbar Ja : Nein : angebracht? Diese Checkliste ersetzt nicht die erstmalige Inbetriebnahme sowie regel- mäßige Prüfung durch einen Sachkundigen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 008 685/Q913/2007-05-21...
  • Seite 57 Betriebsanleitung LE 20 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
  • Seite 340 äéêáéùìÜôùí ðíåõìáôéêÞò éäéïêôçóßáò. Áðáãïñåýåôáé ç ôñïðïðïßçóç Þ ðåñéêïðÞ ôçò åñãáóßáò áõôÞò ÷ùñßò ôç ñçôÞ êáé ãñáðôÞ óõãêáôÜèåóç ôçò åôáéñåßáò SICK AG. 3 4 0 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 341 Åêêßíçóç .................... 367 6.1 Åðéóêüðçóç ôùí âçìÜôùí ôçò åêêßíçóçò ....... 367 6.2 ¸ëåã÷ïò ëåéôïõñãßáò ................ 367 6.3 ¸ëåã÷ïé LE 20 ..................368 3 4 1 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 343: Óýìâïëá Ðïõ ÷Ñçóéìïðïéïýíôáé Óå Áõôü Ôï Ýããñáöï

    ÅðéðëÝïí åöïäéÜæåé ôï óýóôçìá öùôïðëåãìÜôùí ìå ðñüóèåôåò ëåéôïõñãßåò áóöÜëåéáò êáé åðéôÞñçóçò. Ç ëåéôïõñãßá ôçò óõóêåõÞò åðéôñÝðåôáé ìüíï üôáí ðñáãìáôïðïéåßôáé óýìöùíá ìå ôéò ôå÷íéêÝò ðñïäéáãñáöÝò ôïõ. 3 4 3 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 344: Êáíïíéóìïß Áóöáëåßáò

    ìç÷áíÞò) óôçí ïðïßá åöáñìüæåôáé ï ìç÷áíéóìüò áóöáëåßáò ìáò. Ï åñãáæüìåíïò ðñÝðåé íá êáèïäçãåßôáé áðü åéäéêïýò. Ïé ïäçãßåò ëåéôïõñãßáò ðñÝðåé íá äéáöõëÜóóïíôáé, þóôå íá ìðïñïýí íá ÷ñçóéìïðïéçèïýí áñãüôåñá. 3 4 4 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 345: Ãåíéêýò Õðïäåßîåéò Êáé Ìýôñá Áóöáëåßáò

    8. Óå ðåñßðôùóç ñýðáíóçò Þ æçìéÜò óå ìßá åðéöÜíåéá åéóüäïõ Þ åîüäïõ ôïõ öùôüò, ðñÝðåé íá êáèáñéóôåß ç åðéöÜíåéá Þ í’ áíôéêáôáóôáèåß ç åðéöÜíåéá. 3 4 5 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 346: Õðïäåßîåéò Ãéá Ôçí Åîáóöüëéóç Ôçò Ëåéôïõñãßáò Ðñïóôáóßáò Ôçò Le 20-Muting

    8. Óå ðåñßðôùóç ìåãÜëùí ðåñéüäùí Muting > 24 þñåò Þ ìáêñü÷ñïíçò áêéíçôïðïßçóçò ôçò ìç÷áíÞò ðñÝðåé íá åëÝã÷åôáé ç êáíïíéêÞ ëåéôïõñãßá ôùí áéóèçôÞñùí Muting. 3 4 6 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 347: Åîáóöüëéóç Ôçò Êáëþò Ëåéôïõñãßáò Ðñïóôáóßáò, Üôáí Ç Ìïíüäá Le 20 ÷Ñçóéìïðïéåßôáé Ìå C 2000, M 2000 Þ Öùôïöñü÷Ôåò Áóöáëåßáò Ìßáò Äýóìçò

    2. ÐñÝðåé í’ áðïöåýãåôå ôçí ðñüóðôùóç åíï÷ëçôéêÞò áêôéíïâïëßáò (ð.÷. Üìåóç / Ýììåóç ðñüóðôùóç çëéáêÞò áêôéíïâïëßáò, ôçëå÷åéñéóôÞñéá), äéüôé ìðïñåß íá åëáôôþóåé ôç äéáèåóéìüôçôá ôùí áóöáëéóôéêþí öùôïöñá÷ôþí ìßáò äÝóìçò. 3 4 7 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 348 õëéêþí) ðñÝðåé íá ôçñïýí ìßá åëÜ÷éóôç, áîïíéêÜ óõììåôñéêÞ áðüóôáóç a ãýñù áðü ôïí ïðôéêü Üîïíá ìåôáîý ðïìðïý êáé äÝêôç (ðáñÜâáëå ôçí ó÷. 2-3 êáé ôçí ó÷. 2-4). 3 4 8 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 349 ÅÜí åßíáé ç áðüóôáóç D > 3 m, ôüôå õðïëïãßóôå ôçí åëÜ÷éóôç áðüóôáóç a óýìöùíá ìå ôïí áêüëïõèï ôýðï: a [mm] = 88,2 D [m] 3 4 9 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 350: Ðåñéãñáöþ Ðñïúüíôïò

    ðåñéï÷Þ êéíäýíïõ. ÅÜí áíôßèåôá åéó÷ùñÞóåé óôçí ðåñéï÷Þ êéíäýíïõ Ýíá óõãêåêñéìÝíï áíôéêåßìåíï, üðùò ð.÷. ìßá ðáëÝôá õëéêþí, ôüôå ç ìç÷áíÞ Þ óõóêåõÞ èá óõíå÷ßóåé ôç ëåéôïõñãßá ôçò ÷ùñßò äéáêïðÞ. 3 5 0 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 351: Äéüôáîç Êáé Ôñüðïò Ëåéôïõñãßáò Ôçò Óõóêåõþò

    ÖñáãÞ åðáíåêêßíçóçò (RES) ¸ëåã÷ïò áóöáëåéþí (EDM) LE 20-Muting Ëåéôïõñãßåò åëÝã÷ïõ ÖñáãÞ åðáíåêêßíçóçò (RES) ¸ëåã÷ïò áóöáëåéþí (EDM) Áðïóéþðçóç (Muting) ÐáñÜêáìøç (Override) 3 5 1 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 352: Ëåéôïõñãßåò Ôùí Óõóêåõþí Le 20 Êáé Le 20-Muting

    áéóèçôÞñáò (SENSOR) A êáé áéóèçôÞñáò (SENSOR) B. ÊáôÜ ôç äéÜñêåéá ôçò ëåéôïõñãßáò ôçò óõóêåõÞò ôá ìåìïíùìÝíá öùôïðëÝãìáôá åëÝã÷ïíôáé áõôüìáôá êÜèå 2 äåõôåñüëåðôá. Ï Ýëåã÷ïò áõôüò åßíáé åíåñãüò, ìüíï 3 5 2 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 353: Öñáãþ Åðáíåêêßíçóçò (Res)

    åëåõèåñþíåôáé îáíÜ. Ôï ÷åéñéóôÞñéï Restart ðñÝðåé íá åíåñãïðïéçèåß îáíÜ ìåôÜ ôçí Ýíáñîç ëåéôïõñãßáò ôçò óõóêåõÞò. Ç ëåéôïõñãßá áõôÞ åßíáé åðéëÝîéìç êáé áðåðéëÝîéìç. 3 5 3 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 354: Ëåã÷Ïò Áóöáëåéþí (Edm)

    ôçò äéÜôáîçò ôïõò åßíáé äõíáôüí íá ãßíåé äéÜêñéóç ìåôáîý ôïõ áíôéêåéìÝíïõ êáé ðñïóþðùí. Ìðïñïýí íá óõíäåèïýí äýï, ôñåéò Þ ôÝóóåñéò áéóèçôÞñåò Muting óôçí ìïíÜäá áîéïëüãçóçò áóöáëåßáò. 3 5 4 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 355: Ëåéôïõñãßá Muting

    ðåñßðôùóç íá áðïêñßíïíôáé ìÝóá óå ìßá óõãêåêñéìÝíç ÷ñïíéêÞ áêïëïõèßá êáé íá äñáóôçñéïðïéïýíôáé îáíÜ. Ï ðßíáêáò 3-3 ðáñïõóéÜæåé ôéò áêñéâåßò ðñïûðïèÝóåéò óå ó÷Ýóç ìå ôïí áñéèìü ôùí áéóèçôÞñùí. 3 5 5 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 356: Äéüôáîç Ôùí Áéóèçôþñùí Muting

    ìÞêïò ôïõ áðü ôïõò áéóèçôÞñåò Muting, äçë. äåí ðñÝðåé íá ðáñïõóéÜæïíôáé äéáêïðÝò ôùí óçìÜôùí åîüäïõ ôùí áéóèçôÞñùí. Ôïýôï ðñÝðåé íá ðñïóå÷èåß éäßùò üôáí ôï õëéêü âñßóêåôáé 3 5 6 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 357 = ÅëÜ÷éóôç áðüóôáóç [m] M 1, M 2 = ÁéóèçôÞñåò Muting Õðïëïãéóìüò ôçò åëÜ÷éóôçò áðüóôáóçò: m [m] = v [m/sec] x 0,125 sec 3 5 7 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 358: Ðáñüêáìøç

    Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ ôçò ëõ÷íßáò ðáñÜêáìøçò: ËåéôïõñãéêÞ ôÜóç 24 V DC Áðüäïóç ëõ÷íßáò 1 ... 10 W ìÝãéóôï ìÞêïò êáëùäßïõ 10 m ×ñþìá ëåõêü 3 5 8 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 359: Ôìþìáôá Ôïõ Óõóôþìáôïò

    óõíäåèåß Ýíá óôïé÷åßï ñåëÝ ìå äýï áêñïäÝêôåò ñåëÝ ÷ùñßò ôÜóç. UE 10-2OS 5 4 3 2 1 Ó÷. 3-5: ÌïíÜäá áîéïëüãçóçò áóöáëåßáò LE 20 ìå óôïé÷åßï ñåëÝ UE 10-2OS 3 5 9 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 360 Ãéá ôï óêïðü áõôü åðßóçò äéáèÝôïíôáé ùò ðáñåëêüìåíï ïé öùôïäßïäïé áðïóéþðçóçò ìå ôïõò áñéèìïýò åîáñôçìÜôùí 2 019 909 êáé 2 019 910 (åêÜóôïôå ìå êáëþäéï óýíäåóçò). 3 6 0 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 361: Óôïé÷Åßá Åíäåßîåùí

    (üôáí åßíáé óõíäåäåìÝíç) åëáôôùìáôéêÞ Þ äåí åßíáé óõíäåäåìÝíç Ðßíáêáò 3-4: Óôïé÷åßá åíäåßîåùí ôçò ìïíÜäáò áîéïëüãçóçò áóöÜëåéáò LE 20 êáé LE 20-Muting 3 6 1 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 362: Óõíáñìïëüãçóç

    åíäå÷ïìÝíùò äå ÷ñçóéìïðïéÞóôå ôç âÜóç ùò ðñüôõðï. 3. Âéäþóôå ôç âÜóç. 4. ÔïðïèåôÞóôå ôï åìðñüò ôìÞìá åðÜíù óôç âÜóç êáé êëåßóôå ôá êëåßóôñá ôùí ìåíôåóÝäùí. 3 6 2 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 363: Çëåêôñéêþ Åãêáôüóôáóç

    Ó÷. 5-1: ÏìÜäåò áêñïäåêôþí óôï ðåñßâëçìá ôýðïõ IP 65 a = ãéá ôá öùôïðëÝãìáôá áóöáëåßáò s = ãéá ôïõò áéóèçôÞñåò Muting 3 6 3 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 365 (ìüíï ðñïûðüèåóç Muting +) åðéôÞñçóçêáôåýèõíóçò ôáõôü÷ñïíç åðéôÞñçóç Intercon.+ (ìüíï ðñïûðüèåóç Muting) Intercon.+ Ðßíáêáò 5-3: Ñýèìéóç ðáñáìÝôñùí ôçò åðéôÞñçóçò Muting, nc=ìç óõíäåäåìÝíï (not connected). 3 6 5 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 366 O: Ýîïäïò ñåëÝ ðëåõñÜ Á ôçò êáíïíéêÜ êëåéóôÞò åðáöÞò áðü ôïñåëÝ åîüäïõ 2 Ðßíáêáò 5-4: ÄéÜôáîç áêñïäåêôþí ôïõ óôïé÷åßïõ ñåëÝ 3 6 6 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 367: Åêêßíçóç

    áí õðÜñ÷åé åãêáôáóôçìÝíï: åîùôåñéêÞ äïêéìÞ öñáãÞ åðáíåêêßíçóçò (RES) Ýëåã÷ïò áóöáëåéþí (EDM) ëåéôïõñãßá Muting êáé ëõ÷íßáò Ýíäåéîçò Muting ëåéôïõñãßá ðáñÜêáìøçò êáé ëõ÷íßáò ðáñÜêáìøçò 3 6 7 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 368 ÷åéñéóôÞ ôïõ ìç÷áíÞìáôïò. Ï ÷åéñéóôÞò ôïõ ìç÷áíÞìáôïò öÝñåé ôçí åõèýíç ãéá ôéò ïäçãßåò. 2. Ôáêôéêüò Ýëåã÷ïò ôçò ðñïóôáôåõôéêÞò äéÜôáîçò áðü åîåéäéêåõìÝíï ðñïóùðéêü: 3 6 8 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 369 äéáöáíÝòãéá ôï öùò (∅ ≥ 30 mm) óôéò áêüëïõèåò èÝóåéò: 1. Üìåóá, ìðñïóôÜ áðü ôïí ðïìðü 2. óôï ìÝóï ìåôáîý ðïìðïý êáé äÝêôç Þ êáèñÝöôç åêôñïðÞò 3 6 9 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 370: Óõíôþñçóç

    ÐëÞñçò ëåéôïõñãéêüò Ýëåã÷ïò ìåôÜ áðü áðïêáôÜóôáóç ôùí óöáëìÜôùí! ÌåôÜ ôçí áðïêáôÜóôáóç åíüò óöÜëìáôïò ðñÝðåé íá ãßíåôáé Ýíáò ðëÞñçò ëåéôïõñãéêüò Ýëåã÷ïò. ÐÑÏÓÏ×Ç 3 7 0 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 371: Äéüèåóç Ü÷Ñçóôïõ Õëéêïý

    Áíáêýêëùóç ÷áñôéïý / ÷áñôïíÝíéùí óõóêåõáóéþí Óõóêåõáóßåò áðü ðïëõáéèõëÝíéï Áíáêýêëùóç ðëáóôéêþí õëþí Ðßíáêáò 7-1: Åðéóêüðçóç ôçò áðáëëáãÞò áíÜëïãá ìå ôá óõóôáôéêÜ ìÝñç 3 7 1 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 372: Áíß÷Íåõóç Óöáëìüôùí

    ) Áðåëåõèåñþóôå ôçí ðåñéï÷Þ åðéôÞñçóçò Þ Muting (ìÝóù ðëÞêôñïõ ðáñÜêáìøçò Þ ÷åéñïêßíçôá) ) ÁðåíåñãïðïéÞóôå êáé åíåñãïðïéÞóôå ðÜëé ôçí ôÜóç ëåéôïõñãßáò. 3 7 2 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 373: Ôå÷Íéêü ÷Áñáêôçñéóôéêü

    Åßóïäïé: ÓôÜèìç óÞìáôïò õøçëü: 15 V...U , ÷áìçëü: 0 V...10 V Åíåñãïðïßçóç/ áðåíåñãïðïßçóç Ðéí. 9-1: Öýëëï ôå÷íéêþí óôïé÷åßùí LE 20 3 7 3 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 374 –25 ... +75 âáèìïß Êåëóßïõ ÁôìïóöáéñéêÞ õãñáóßá 15 ... 95 % (êáìßá óõìðýêíùóç) Ðéí. 9-1: Öýëëï ôå÷íéêþí óôïé÷åßùí LE 20 (óõíÝ÷åéá) 3 7 4 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 375 1 x 10 Êýêëïé åíáëëáãÞò (áíÜëïãá ìå ôï öïñôßï) ÑÜãéá óôåñÝùóçò DIN (EN 50022-35) Ðéí. 9-2: Öýëëï ôå÷íéêþí óôïé÷åßùí óôïé÷åßïõ ñåëÝ 3 7 5 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 376: Ðáñáäåßãìáôá Óýíäåóçò

    LE 20 ìå óýíäåóç áëëçëïäéáäï÷Þò C 2000 - C 2000 - M 2000 R = ÄÝêôçò S = ðïìðüò Ëåéôïõñãßåò ñõèìéóìÝíùí ðáñáìÝôñùí: ¸ëåã÷ïò ôçò áõôüìáôçò áóöÜëåéáò ÖñáãÞ åðáíåêêßíçóçò ÅîùôåñéêÞ äïêéìÞ 3 7 6 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 377 S = ðïìðüò Ëåéôïõñãßåò ñõèìéóìÝíùí ðáñáìÝôñùí: ¸ëåã÷ïò ôçò áõôüìáôçò áóöÜëåéáò ÖñáãÞ åðáíåêêßíçóçò 3 áéóèçôÞñåò Muting ÅðéôÞñçóç ôáõôï÷ñïíßáò ÐáñÜêáìøç (Override) ÅðéôÞñçóç áêïëïõèßáò 3 7 7 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 378: Ðáñüñôçìá

    ÉÑ 65, öéò áêñïäåêôþí ìå åëáôÞñéï åðáíáöïñÜò LE 20-1624 1 016 497 Ðéí. 11.2: Óôïé÷åßá LE 20 Muting ãéá ðáñáããåëßá 3 7 8 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...

  • Seite 379: Åîáñôþìáôá

    Ìç÷áíéêÝò ìåôñÞóåéò ôïõ ÉÑ 65 ðåñéâëÞìáôïò ãéá ôï LE 20 êáé ôï LE 20-Muting 11-4: Ìç÷áíéêÝò ìåôñÞóåéò ôïõ óôïé÷åßïõ ñåëÝ 3 7 9 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...

  • Seite 380: Ìåìïíùìýíá Öùôïðëýãìáôá Áóöáëåßáò Ðïõ Ìðïñïýí Íá Åëåã÷Èïýí

    WE 12-2 P 160 P 160 WS/WE 12-2 1 018 047 WS 12-2 D 460 WE 12-2 P 460 P 460 3 8 0 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 381 4) Óå TU = +25 âáèìïß Êåëóßïõ êáé Ýíôáóç ñåýìáôïò åîüäïõ 100 mA 5) ×ñüíïò ëåéôïõñãßáò ôïõ óÞìáôïò óå ùìéêü öïñôßï 6) Óå ó÷Ýóç öùôåéíüôçôáò/óêïôåéíüôçôáò1:1 3 8 1 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 382 WE 18-2 P 460 P 460 WS/WE 18-2 1 016 887 WS 18-2 D 660 WE 18-2 P 660 P 660 3 8 2 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 383 = +25 âáèìïß Êåëóßïõ êáé Ýíôáóç ñåýìáôïò åîüäïõ 100 mA 5) ×ñüíïò ëåéôïõñãßáò ôïõ óÞìáôïò óå ùìéêü öïñôßï 6) Óå ó÷Ýóç öùôåéíüôçôáò / óêïôåéíüôçôáò 1:1 3 8 3 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 384 6 011 846 O 4450 ÅìâÝëåéá ëåéôïõñãßáò 16 m, Ìåôáëëéêü ðåñßâëçìá, öéò ôïõ ìç÷áíÞìáôïò Ì 12, 4ðïëéêü, ìå ó÷Þìá åõèåßáò 3 8 4 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 385 = 25 âáèìïß Êåëóßïõ êáé Ýíôáóç ñåýìáôïò åîüäïõ 100 mA 5) ×ñüíïò ëåéôïõñãßáò ôïõ óÞìáôïò óå ùìéêü öïñôßï 6) Óå ó÷Ýóç öùôåéíüôçôáò / óêïôåéíüôçôáò 1:1 3 8 5 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 386 WE 24-2 P 460 P 460 – Ëåéôïõñãéêü åýñïò 40 m, PNP, Q + Q, öéò ôïõ ìç÷áíÞìáôïò Ì 12, 4ðïëéêü, ÈÝñìáíóç 3 8 6 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 387 7) ×ñüíïò ëåéôïõñãßáò ôïõ óÞìáôïò óå ùìéêü öïñôßï 8) Óå ó÷Ýóç öùôåéíüôçôáò / óêïôåéíüôçôáò 1:1 9) ÔÜóç ìÝôñçóçò DC 50 V 3 8 7 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 388 WE 27-2 F 460 – F 460 Ëåéôïõñãéêü åýñïò 35 m, PNP, Q + Q, öéò ôïõ ìç÷áíÞìáôïò Ì 12, 4ðïëéêü 3 8 8 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 389 5) ×ñüíïò ëåéôïõñãßáò ôïõ óÞìáôïò óå ùìéêü öïñôßï 6) Óå ó÷Ýóç öùôåéíüôçôáò / óêïôåéíüôçôáò 1:1 7) ÔÜóç ìÝôñçóçò DC 50 V 3 8 9 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 390 ÊåöÜëáéï 11 Ïäçãßåò ëåéôïõñãßáò ÐáñÜñôçìá ÌïíÜäá áîéïëüãçóçò áóöÜëåéáò LE 20 11.6 Äçëþóåéò óõììüñöùóçò 3 9 0 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 391 ÊåöÜëáéï 11 Ïäçãßåò ëåéôïõñãßáò ÐáñÜñôçìá LE 20 3 9 1 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 392 ÊåöÜëáéï 11 ÐáñÜñôçìá Ïäçãßåò ëåéôïõñãßáò ÌïíÜäá áîéïëüãçóçò áóöÜëåéáò LE 20 3 9 2 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 393 áðåíåñãïðïßçóç ôçò ìç÷áíÞò? 8. Ôçñåßôáé ç áðáñáßôçôç áðüóôáóç áóöáëåßáò ôçò äéÜôáîçò áóöáëåßáò ùò ðñïò ôï Íáé : Ï÷é : ðëçóéÝóôåñï åðéêßíäõíï óçìåßï? 3 9 3 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 394 êáèçìåñéíü Ýëåã÷ï áðü ôïí ÷åéñéóôÞ? Ç ðáñïýóá ëßóôá åëÝã÷ïõ äåí áíôéêáèéóôÜ ôçí ðñþôç èÝóç ëåéôïõñãßáò ïýôå ôïí ôáêôéêü Ýëåã÷ï áðüôï åîåéäéêåõìÝíï ðñïóùðéêü. 3 9 4 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò 8 008 685/Q913/2007-05-21...
  • Seite 395 Ïäçãßåò ëåéôïõñãßáò LE 20 3 9 5 8 008 685/Q913/2007-05-21 © SICK AG • Industrial Safety Systems • Ãåñµáíßá • Ìå åðéöýëáîç ðáíôüò äéêáéþµáôïò...
  • Seite 690 Phone +81 (0)3 3358 1341 E-Mail support@sick.jp Nederlands Phone +31 (0)30 229 25 44 More representatives and agencies E-Mail info@sick.nl in all major industrial nations at Norge www.sick.com Phone +47 67 81 50 00 E-Mail austefjord@sick.no SICK AG | Waldkirch | Germany | www.sick.com...

Inhaltsverzeichnis
