Kapitel 2
2
Zur Sicherheit
ACHTUNG
Hinweis
8
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten

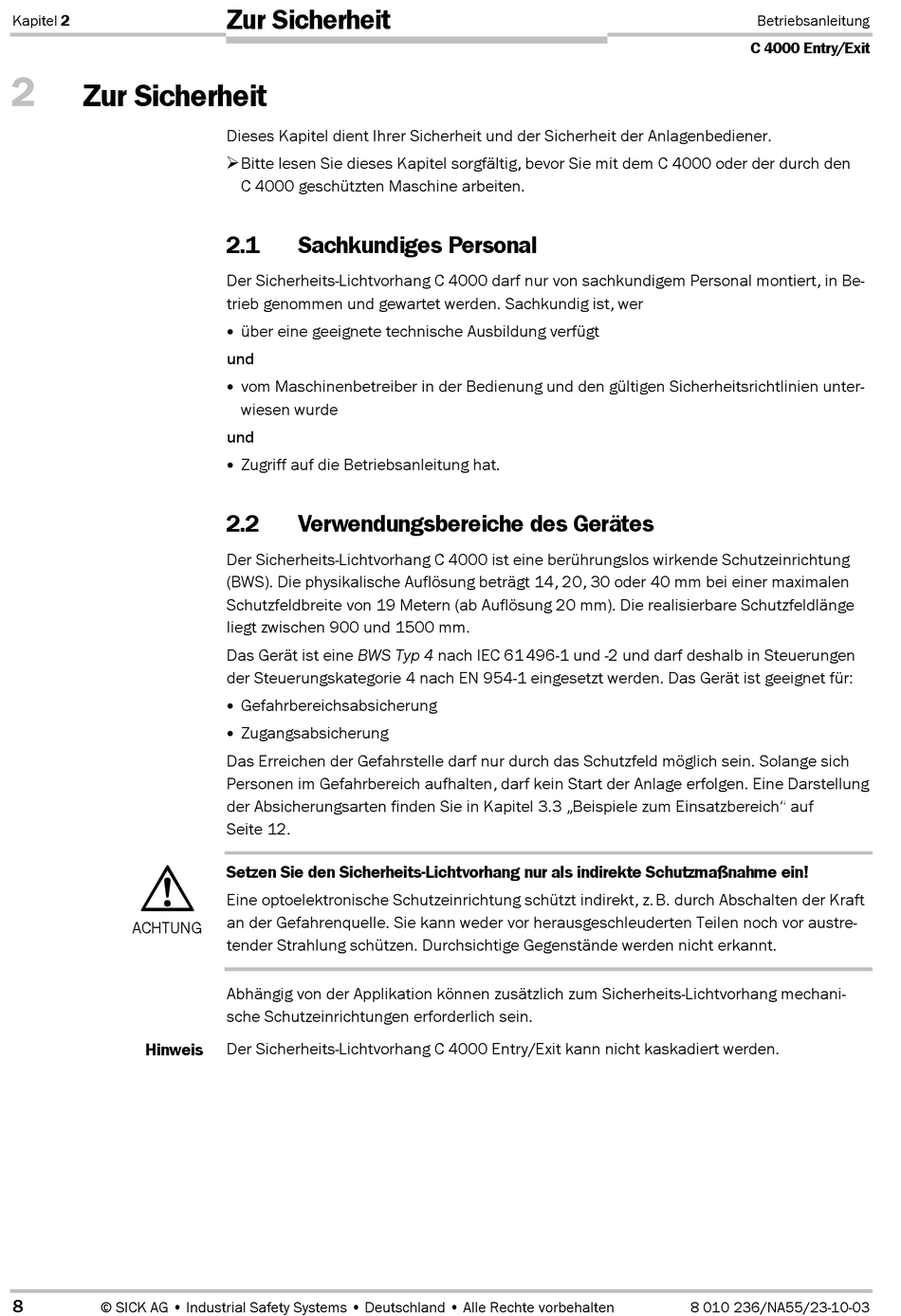

Zur Sicherheit
Dieses Kapitel dient Ihrer Sicherheit und der Sicherheit der Anlagenbediener.
Bitte lesen Sie dieses Kapitel sorgfältig, bevor Sie mit dem C 4000 oder der durch den
C 4000 geschützten Maschine arbeiten.
2.1
Sachkundiges Personal
Der Sicherheits-Lichtvorhang C 4000 darf nur von sachkundigem Personal montiert, in Be-
trieb genommen und gewartet werden. Sachkundig ist, wer
über eine geeignete technische Ausbildung verfügt
und
vom Maschinenbetreiber in der Bedienung und den gültigen Sicherheitsrichtlinien unter-
wiesen wurde
und
Zugriff auf die Betriebsanleitung hat.
2.2
Verwendungsbereiche des Gerätes
Der Sicherheits-Lichtvorhang C 4000 ist eine berührungslos wirkende Schutzeinrichtung
(BWS). Die physikalische Auflösung beträgt 14, 20, 30 oder 40 mm bei einer maximalen
Schutzfeldbreite von 19 Metern (ab Auflösung 20 mm). Die realisierbare Schutzfeldlänge
liegt zwischen 900 und 1500 mm.
Das Gerät ist eine BWS Typ 4 nach IEC 61496-1 und -2 und darf deshalb in Steuerungen
der Steuerungskategorie 4 nach EN 954-1 eingesetzt werden. Das Gerät ist geeignet für:
Gefahrbereichsabsicherung
Zugangsabsicherung
Das Erreichen der Gefahrstelle darf nur durch das Schutzfeld möglich sein. Solange sich
Personen im Gefahrbereich aufhalten, darf kein Start der Anlage erfolgen. Eine Darstellung
der Absicherungsarten finden Sie in Kapitel 3.3 „Beispiele zum Einsatzbereich" auf
Seite 12.
Setzen Sie den Sicherheits-Lichtvorhang nur als indirekte Schutzmaßnahme ein!
Eine optoelektronische Schutzeinrichtung schützt indirekt, z.B. durch Abschalten der Kraft
an der Gefahrenquelle. Sie kann weder vor herausgeschleuderten Teilen noch vor austre-
tender Strahlung schützen. Durchsichtige Gegenstände werden nicht erkannt.
Abhängig von der Applikation können zusätzlich zum Sicherheits-Lichtvorhang mechani-
sche Schutzeinrichtungen erforderlich sein.
Der Sicherheits-Lichtvorhang C 4000 Entry/Exit kann nicht kaskadiert werden.
Betriebsanleitung
C 4000 Entry/Exit
8 010 236/NA55/23-10-03
